Радиатор — HITACHI EX3500

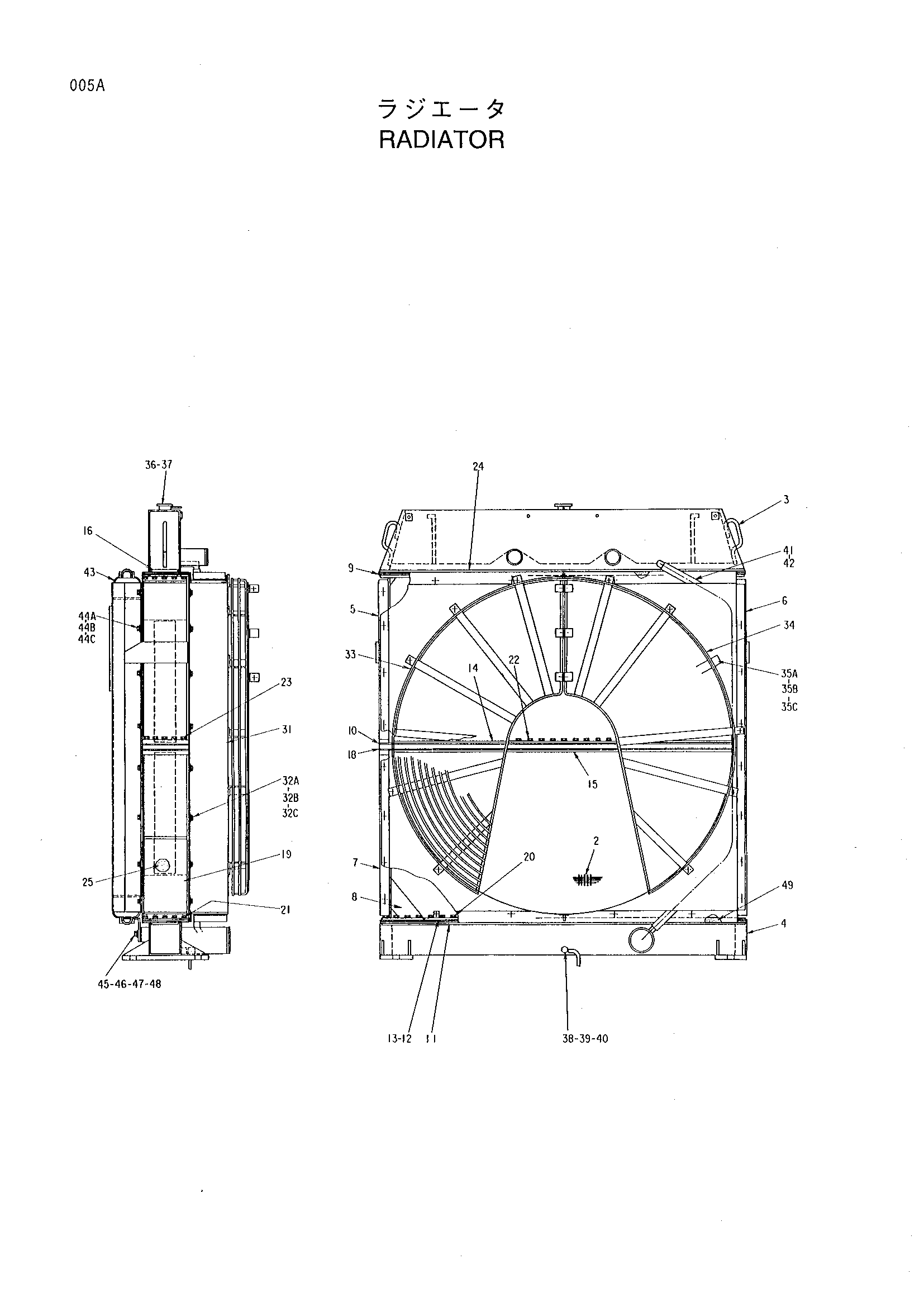

Заводская схема «Радиатор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4380273 | Радиатор в сборе | 2 | |
| 2-25 | 4386279 | Радиатор | 1 |
| 2 | 4286291 | Коре радиатор | 2 |
| 3 | 4330727 | Бак верхний | 1 |
| 4 | 4343816 | Бак нижний | 1 |
| 5 | 4343841 | Опора | 1 |
| 6 | 4343841 | Опора | 1 |
| 8 | 4343817 | Кронштейн | 4 |
| 9 | 4206309 | Прокладка | 2 |
| 10 | 4206310 | Прокладка | 2 |
| 11 | 4330729 | Пластина | 2 |
| 15 | 4330730 | Пластина | 4 |
| 18 | 4353845 | Проставка | 1 |
| 19 | J021230 | Болт с шайбой | 24 |
| 20 | J011030 | Болт с шайбой | 100 |
| 21 | J011235 | Болт с шайбой | 44 |
| 22 | J011050 | Болт с шайбой | 62 |
| 23 | J011270 | Болт с шайбой | 10 |
| 24 | 4343818 | Пластина | 2 |
| 25 | 4343842 | Манжета | 4 |
| 31 | 4206311 | Кожух | 1 |
| 32A | J901025 | Болт | 24 |
| 32B | A590910 | Пружинная шайба | 24 |
| 32C | A590110 | Плоская шайба | 24 |
| 33 | 4206312 | Сетка | 1 |
| 34 | 4206313 | Сетка | 1 |
| 35A | J901225 | Болт | 15 |
| 35B | A590912 | Пружинная шайба | 15 |
| 35C | A590112 | Плоская шайба | 15 |
| 36 | 4229915 | Колпачок | 1 |
| 37 | 4206314 | Сетчатый фильтр | 1 |
| 38 | 4206315 | Кокк дренажный | 1 |
| 39 | 4206316 | Виниловый шланг | 1 |
| 40 | 4143888 | Провод | 1 |
| 41 | 4206317 | Резиновый шланг | 1 |
| 42 | 4206318 | Хомут | 2 |
| 43 | 4307448 | Масляный радиатор | 1 |
| 44A | J901025 | Болт | 16 |
| 44B | A590910 | Пружинная шайба | 16 |
| 44C | A590110 | Плоская шайба | 16 |
| 45 | J901430 | Болт | 4 |
| 46 | A590114 | Плоская шайба | 4 |
| 47 | A590914 | Пружинная шайба | 4 |
| 49 | 4104813 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
