Напорные трубопроводы (7) — HITACHI EX3500

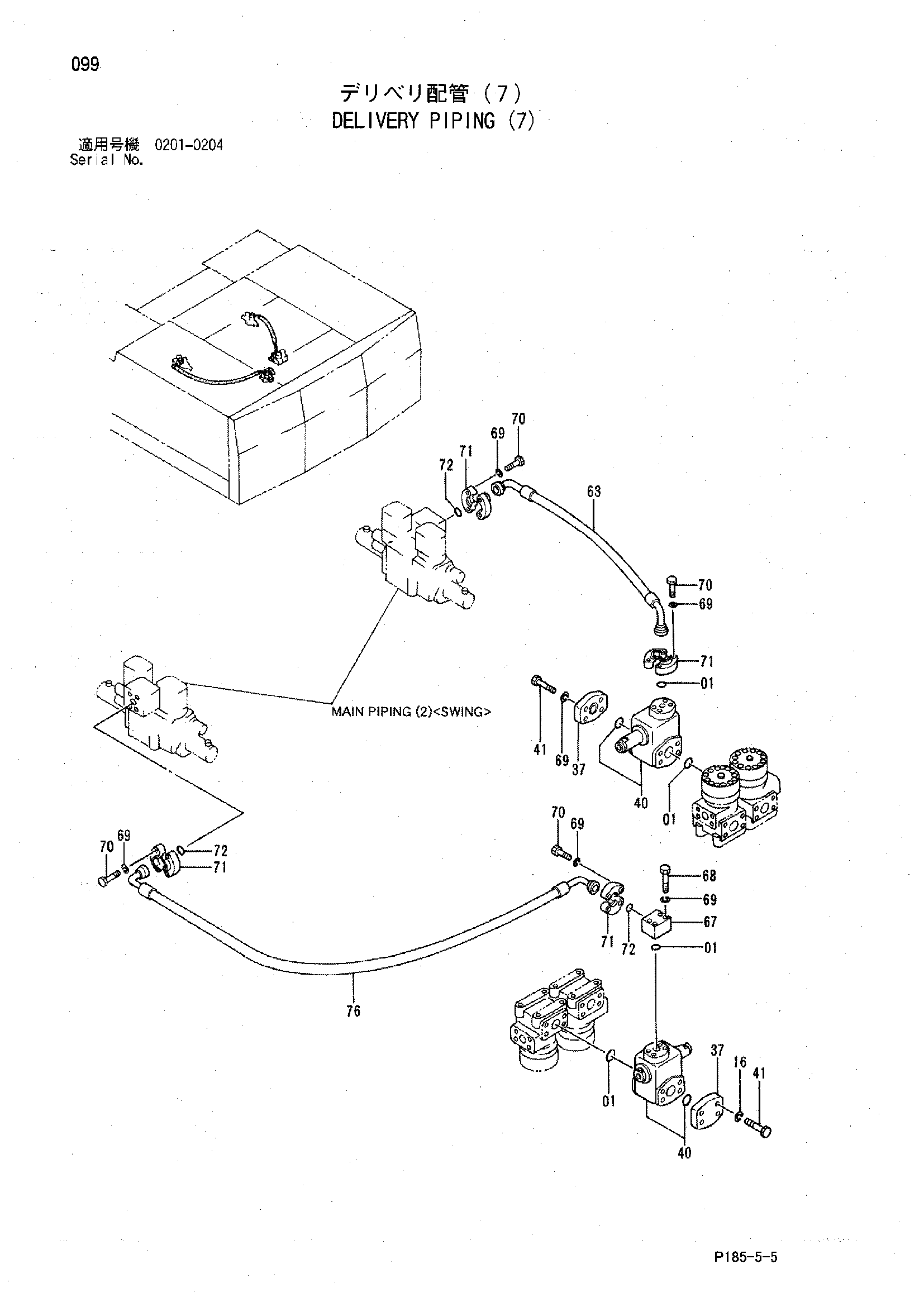

Заводская схема «Напорные трубопроводы (7)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4292385 | Уплотнительное кольцо | 4 |
| 16 | A590920 | Пружинная шайба | 8 |
| 37 | 3031029 | Крышка | 2 |
| 40 | 4192523 замена: 4293890 | Клапан | 2 |
| 40 | 4293890 | Клапан | 2 |
| 41 | J912013 | Болт | 8 |
| 63 | 4192060 замена: 4283925 | Шланг | 1 |
| 63 | 4283925 | Шланг | 1 |
| 67 | 3036409 | Блок | 1 |
| 68 | J901490 | Болт | 4 |
| 69 | A590914 | Пружинная шайба | 20 |
| 70 | J901455 | Болт | 16 |
| 71 | 4089703 | Разъёмный фланец | 8 |
| 72 | 4292383 | Уплотнительное кольцо | 3 |
| 76 | 4259915 замена: 4347815 | Шланг | 1 |
| 76 | 4347815 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
