Регулятор — HITACHI EX3500

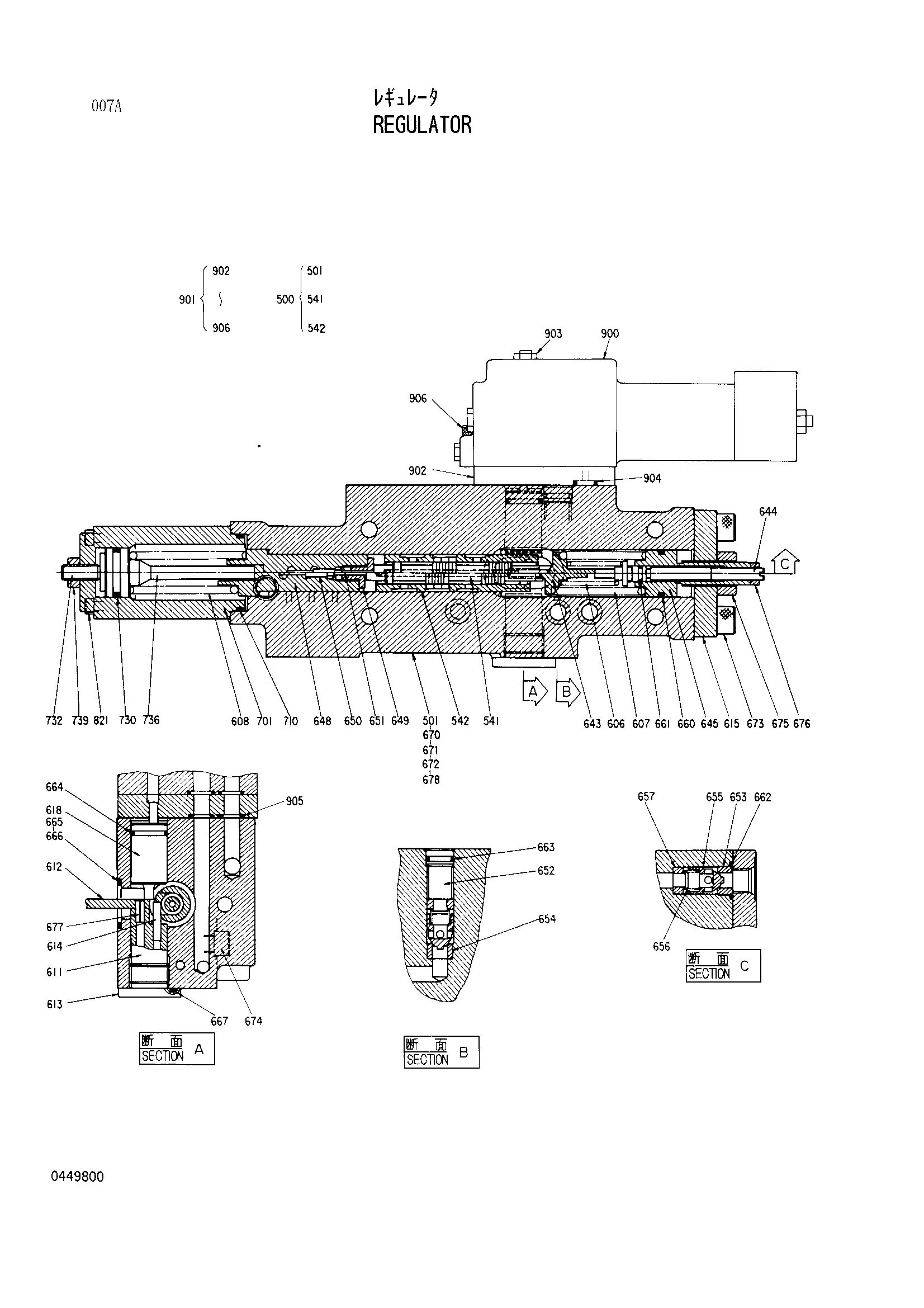

Заводская схема «Регулятор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4269371 | Регулятор | 1 | |
| 500 | 0313601 | Корпус в сборе | 1 |
| 606 | 0313602 | Пружина | 1 |
| 607 | 0313603 | Пружина | 1 |
| 608 | 0313604 | Пружина | 1 |
| 611 | 0313605 | Шпиндель | 1 |
| 612 | 0313606 | Рычаг | 1 |
| 613 | 0313607 | Ограничитель | 1 |
| 614 | 0313608 | Палец | 1 |
| 615 | 0313609 | Крышка | 1 |
| 618 | 0313610 | Проставка | 1 |
| 643 | 0313611 | Седло пружины | 1 |
| 644 | 0313612 | Винт | 1 |
| 645 | 0313613 | Винт | 1 |
| 648 | 0313501 | Втулка | 1 |
| 649 | 0313502 | Втулка | 1 |
| 650 | 0313503 | Поршень | 1 |
| 651 | 0313504 | Палец | 1 |
| 652 | 0313616 | Ограничитель | 1 |
| 653 | 0313617 | Сиденье | 1 |
| 654 | 0313618 | Сиденье | 1 |
| 655 | 0313619 | Тарельчатый клапан | 2 |
| 656 | 0313620 | Пружина | 2 |
| 657 | 0313621 | Седло пружины | 2 |
| 660 | A811025 | Уплотнительное кольцо | 1 |
| 661 | 4506407 | Уплотнительное кольцо | 1 |
| 662 | 4509181 | Уплотнительное кольцо | 1 |
| 663 | 4509180 | Уплотнительное кольцо | 1 |
| 664 | 4506420 | Уплотнительное кольцо | 1 |
| 665 | A811040 | Уплотнительное кольцо | 1 |
| 666 | 4506412 | Уплотнительное кольцо | 4 |
| 667 | A811030 | Уплотнительное кольцо | 1 |
| 670 | 0103302 | Пробка | 3 |
| 671 | 94-2010 | Пробка | 5 |
| 672 | 0102440 | Пробка | 5 |
| 673 | M341232 | Болт с внутренним шестигранником | 4 |
| 674 | 0116621 | Болт с внутренним шестигранником | 4 |
| 675 | 0102245 | Гайка | 1 |
| 676 | 0100095 | Гайка | 3 |
| 677 | 0244604 | Пружинный штифт | 2 |
| 678 | 0313404 | Палец | 1 |
| 701 | 0313622 | Корпус | 1 |
| 710 | A811045 | Уплотнительное кольцо | 1 |
| 730 | 4509182 | Уплотнительное кольцо | 1 |
| 732 | 0313623 | Винт | 1 |
| 736 | 0313624 | Седло пружины | 1 |
| 739 | 0156009 | Гайка | 1 |
| 821 | 0313505 | Болт с внутренним шестигранником | 8 |
| 900 | 4209897 | Клапан | 1 |
| 901 | 0423001 | Блок в сборе | 1 |
| 903 | 0423002 | Шток | 1 |
| 904 | 4506320 | Уплотнительное кольцо | 1 |
| 905 | 4506412 | Уплотнительное кольцо | 3 |
| 906 | M340850 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
