Крышка (левый): 3 — HITACHI EX3500

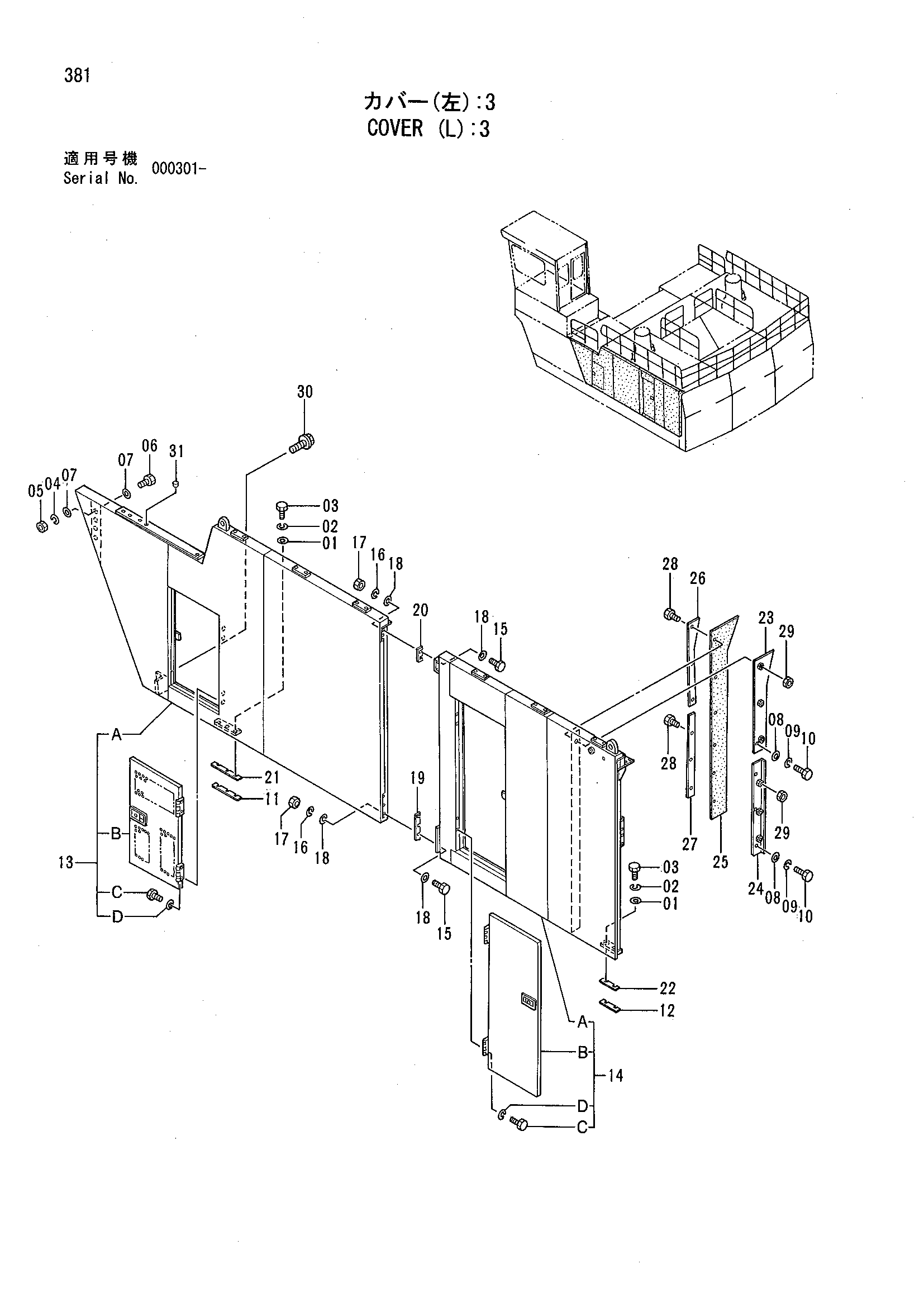

Заводская схема «Крышка (левый): 3» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4114405 | Шайба | 11 |
| 02 | A590916 | Пружинная шайба | 11 |
| 03 | J931645 | Болт | 11 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J950012 | Гайка | 4 |
| 06 | J901240 | Болт | 4 |
| 07 | 449490 | Шайба | 8 |
| 08 | 449490 | Шайба | 6 |
| 09 | A590912 | Пружинная шайба | 6 |
| 10 | J901220 | Болт | 6 |
| 11 | 4203520 | Регулировочная шайба 3.0 | 2 |
| 12 | 4203521 | Регулировочная шайба 3.0 | 2 |
| 13 | 9114531 | Крышка в сборе | 1 |
| 13A | 5005047 | Крышка | 1 |
| 13B | 7025681 | Дверь | 1 |
| 13C | J900816 | Болт | 4 |
| 13D | A590908 | Пружинная шайба | 4 |
| 14 | 9114532 | Крышка в сборе | 1 |
| 14A | 5003655 | Крышка | 1 |
| 14B | 7025674 | Дверь | 1 |
| 14C | J900816 | Болт | 4 |
| 14D | A590908 | Пружинная шайба | 4 |
| 15 | J901645 | Болт | 5 |
| 16 | A590916 | Пружинная шайба | 5 |
| 17 | J951016 | Гайка | 5 |
| 18 | A590116 | Плоская шайба | 10 |
| 19 | 4301270 | Регулировочная шайба 1.0 | 1 |
| 20 | 4301271 | Регулировочная шайба 1.0 | 1 |
| 21 | 4301610 | Регулировочная шайба 1.0 | 5 |
| 22 | 4301611 | Регулировочная шайба 1.0 | 2 |
| 23 | 8052232 | Крышка | 1 |
| 24 | 8054644 | Крышка | 1 |
| 25 | 3058980 | Крышка резиновый | 1 |
| 26 | 4287961 | Пластина | 1 |
| 27 | 4287962 | Пластина | 1 |
| 28 | J901030 | Болт | 6 |
| 29 | J950010 | Гайка | 6 |
| 30 | J031235 | Болт с шайбой | 1 |
| 31 | 429597 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
