Рукоять 5.0 M в сборе — HITACHI EX3500

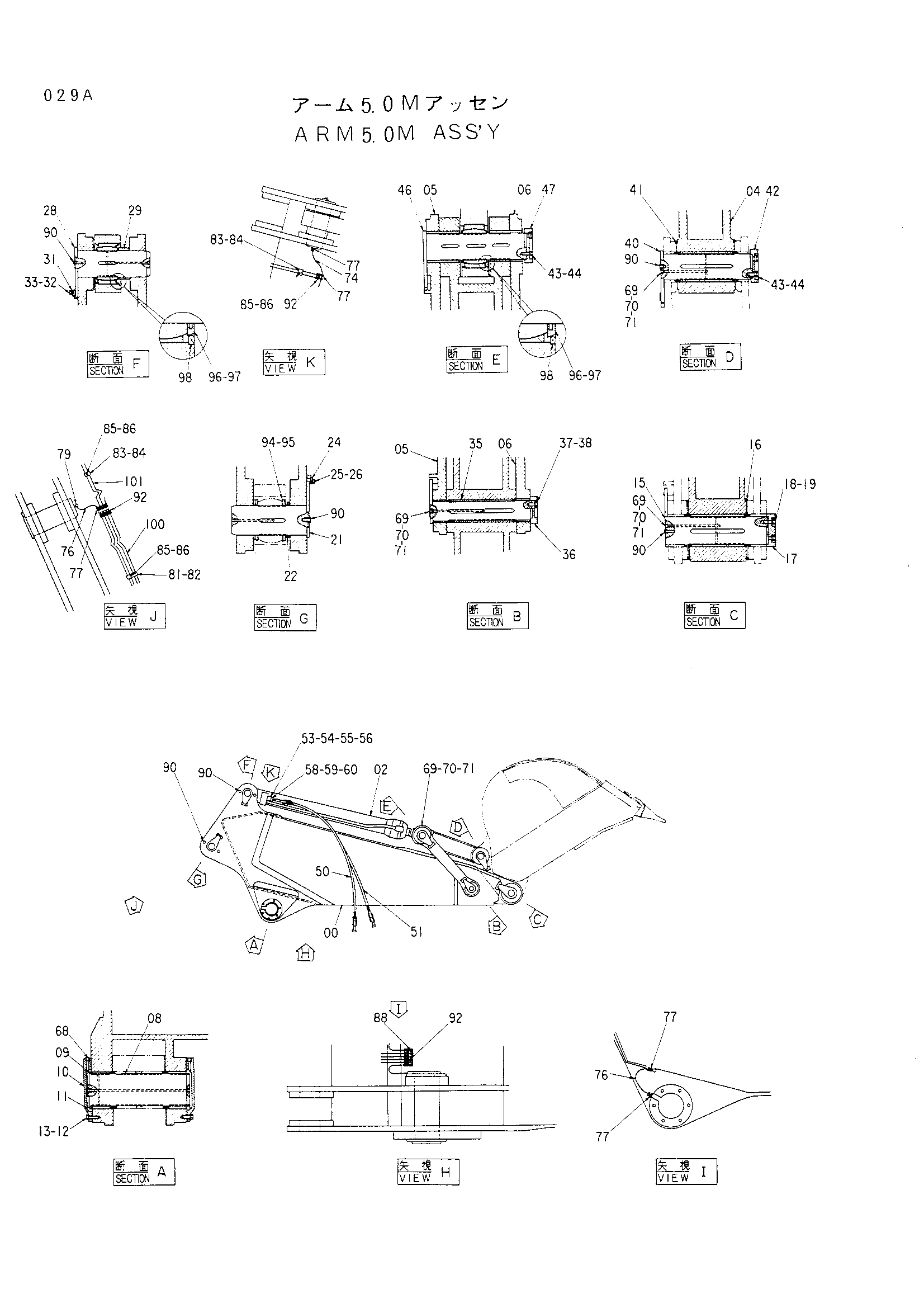

Заводская схема «Рукоять 5.0 M в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9084475 | Рукоять 5.0M<для детали: см. отдельный паге> | 1 |
| 02 | 4226804 | Гидроцилиндр ковша<для детали: см. отдельный pa | 2 |
| 04 | 9082543 | Тяга A<для детали: см. отдельный паге> | 2 |
| 05 | 9082459 | Тяга B (оутсиде)<для детали: см. сепара | 2 |
| 06 | 9082460 | Тяга B (инсиде)<для детали: см. сепарат | 2 |
| 08 | 3043354 | Палец | 2 |
| 09 | 4194038 | Пластина | 2 |
| 10 | 3036470 | Крышка | 4 |
| 11 | A811300 | Уплотнительное кольцо | 4 |
| 12 | J912055 | Болт | 24 |
| 13 | A590920 | Пружинная шайба | 24 |
| 15 | 8043110 | Палец | 2 |
| 16 | 4229334 | Уплотнительное кольцо | 4 |
| 17 | 4194042 | Ограничитель | 2 |
| 18 | J912460 | Болт | 8 |
| 19 | A590924 | Пружинная шайба | 8 |
| 21 | 8043111 | Палец | 2 |
| 22 | 4231807 | Проставка | 2 |
| 24 | 9726226 | Пластина | 2 |
| 25 | J912455 | Болт | 4 |
| 26 | A590924 | Пружинная шайба | 4 |
| 28 | 8042773 | Палец | 2 |
| 29 | 4243200 | Проставка | 2 |
| 31 | 4179432 | Пластина | 2 |
| 32 | J912045 | Болт | 4 |
| 33 | A590920 | Пружинная шайба | 4 |
| 35 | 8043113 | Палец | 2 |
| 36 | 3015952 | Ограничитель | 2 |
| 37 | J901645 | Болт | 6 |
| 38 | A590916 | Пружинная шайба | 6 |
| 40 | 8043114 | Палец | 2 |
| 41 | 4136522 | Уплотнительное кольцо | 4 |
| 42 | 4229435 | Ограничитель | 2 |
| 43 | J912045 | Болт | 16 |
| 44 | A590920 | Пружинная шайба | 16 |
| 46 | 8043115 | Палец | 2 |
| 47 | 4229436 | Ограничитель | 2 |
| 50 | 4243204 | Шланг | 2 |
| 51 | 4243203 | Шланг | 2 |
| 53 | 4169565 | Разъёмный фланец | 4 |
| 54 | 4510170 | Уплотнительное кольцо | 2 |
| 55 | J912070 | Болт | 8 |
| 56 | A590920 | Пружинная шайба | 8 |
| 58 | 4075854 | Разъёмный фланец | 4 |
| 59 | 4510169 | Уплотнительное кольцо | 2 |
| 60 | 4146847 | Болт с внутренним шестигранником | 8 |
| 68 | 94-2011 | Пробка | 2 |
| 69 | J75481 | Штуцер | 8 |
| 70 | 4105912 | Колпачок | 8 |
| 71 | 4130686 | Втулка | 8 |
| 74 | 4243205 | Шланг | 2 |
| 76 | 4229336 | Шланг | 4 |
| 77 | 4147585 | Адаптер | 10 |
| 79 | 4147586 | Угловой штуцер | 2 |
| 81 | 4032158 | Хомут | 1 |
| 82 | 4032159 | Резиновая прокладка | 1 |
| 83 | 4032160 | Хомут | 2 |
| 84 | 4032161 | Резиновая прокладка | 2 |
| 85 | J901228 | Болт | 3 |
| 86 | A590912 | Пружинная шайба | 3 |
| 88 | 4203738 | Угловой штуцер | 6 |
| 90 | 425176 | Пробка | 16 |
| 92 | 4122125 | Адаптер | 12 |
| 94 | 4231803 | Шайба | 4 |
| 95 | 4231800 | Пылезащитное уплотнение | 4 |
| 96 | 4231804 | Шайба | 8 |
| 97 | 4231801 | Пылезащитное уплотнение | 8 |
| 98 | 4231797 | Пылезащитное уплотнение | 8 |
| 100 | 4246965 | Трубка | 4 |
| 101 | 4243202 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
