Глушитель — HITACHI EX3500

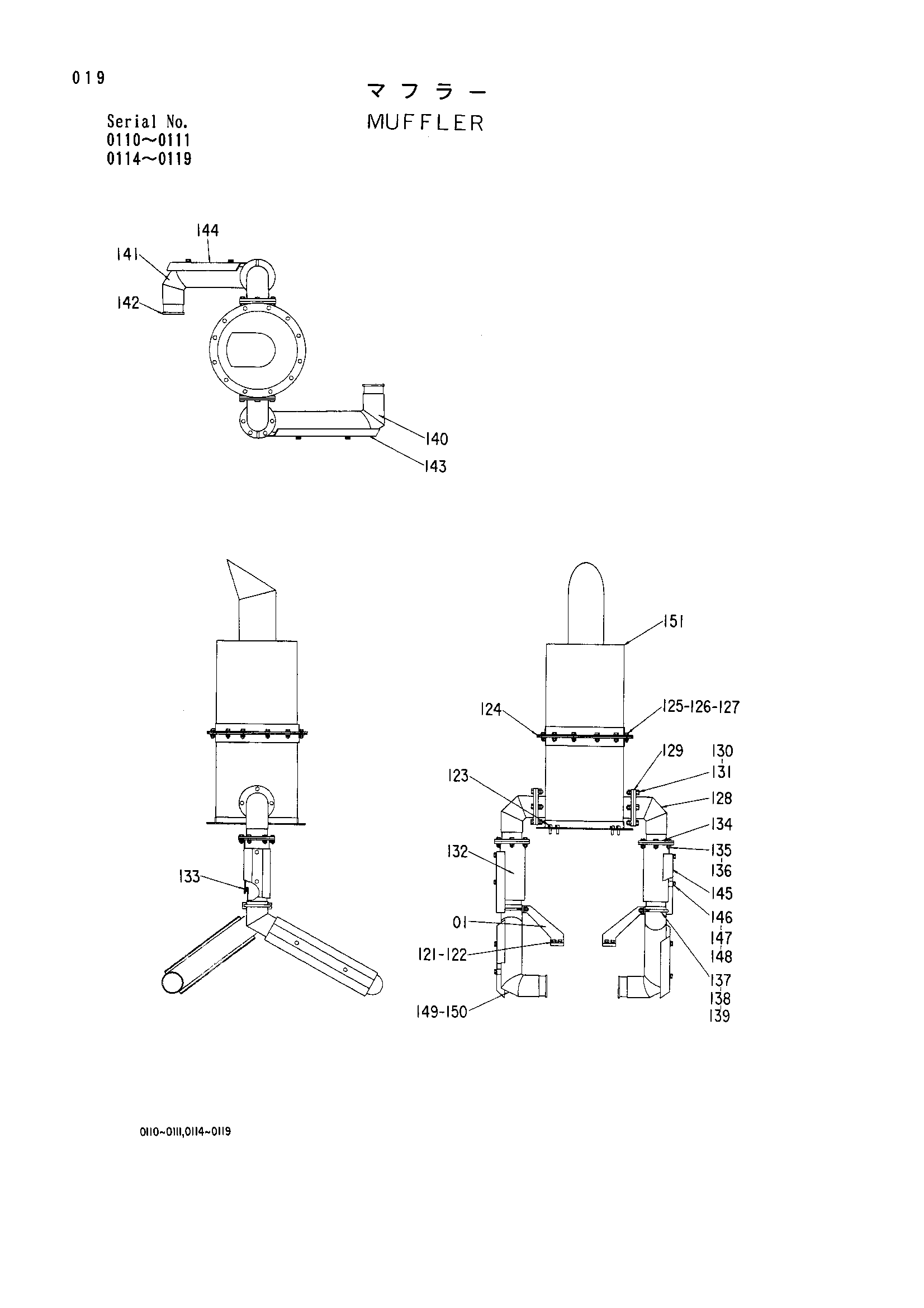

Заводская схема «Глушитель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8048943 | Кронштейн | 2 |
| 121 | J901440 | Болт | 8 |
| 122 | A590914 | Пружинная шайба | 8 |
| 123 | M341436 | Болт с внутренним шестигранником | 8 |
| 124 | 4207600 | Манжета | 1 |
| 125 | J901240 | Болт | 12 |
| 126 | 4086891 | Шайба | 24 |
| 127 | J950012 | Гайка | 24 |
| 128 | 7023409 | Трубка | 2 |
| 129 | 4085068 | Прокладка | 2 |
| 130 | J901250 | Болт | 8 |
| 131 | M520012 | Гайка | 16 |
| 132 | 8048944 | Трубка | 4 |
| 133 | 3013864 | Уплотнительное кольцо | 4 |
| 134 | 4218317 | Пластина | 4 |
| 135 | J901040 | Болт | 12 |
| 136 | M520010 | Гайка | 24 |
| 137 | 4262594 | U-образный болт | 2 |
| 138 | M520012 | Гайка | 8 |
| 139 | A590912 | Пружинная шайба | 4 |
| 140 | 6011251 | Трубка | 1 |
| 141 | 6011252 | Трубка | 1 |
| 142 | 4085071 | Лента | 2 |
| 143 | 4262591 | Крышка | 1 |
| 144 | 4262592 | Крышка | 1 |
| 145 | 4262593 | Крышка | 2 |
| 146 | J901020 | Болт | 8 |
| 147 | J217083 | Шайба | 8 |
| 148 | A590910 | Пружинная шайба | 8 |
| 149 | 4199263 | Клотх | 2 |
| 150 | 4267220 | Провод | 1 |
| 151 | 4188698 | Глушитель | 1 |
| 151 | 4267322 | Глушитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
