Пилотный трубопроводы (1-1) — HITACHI EX3500

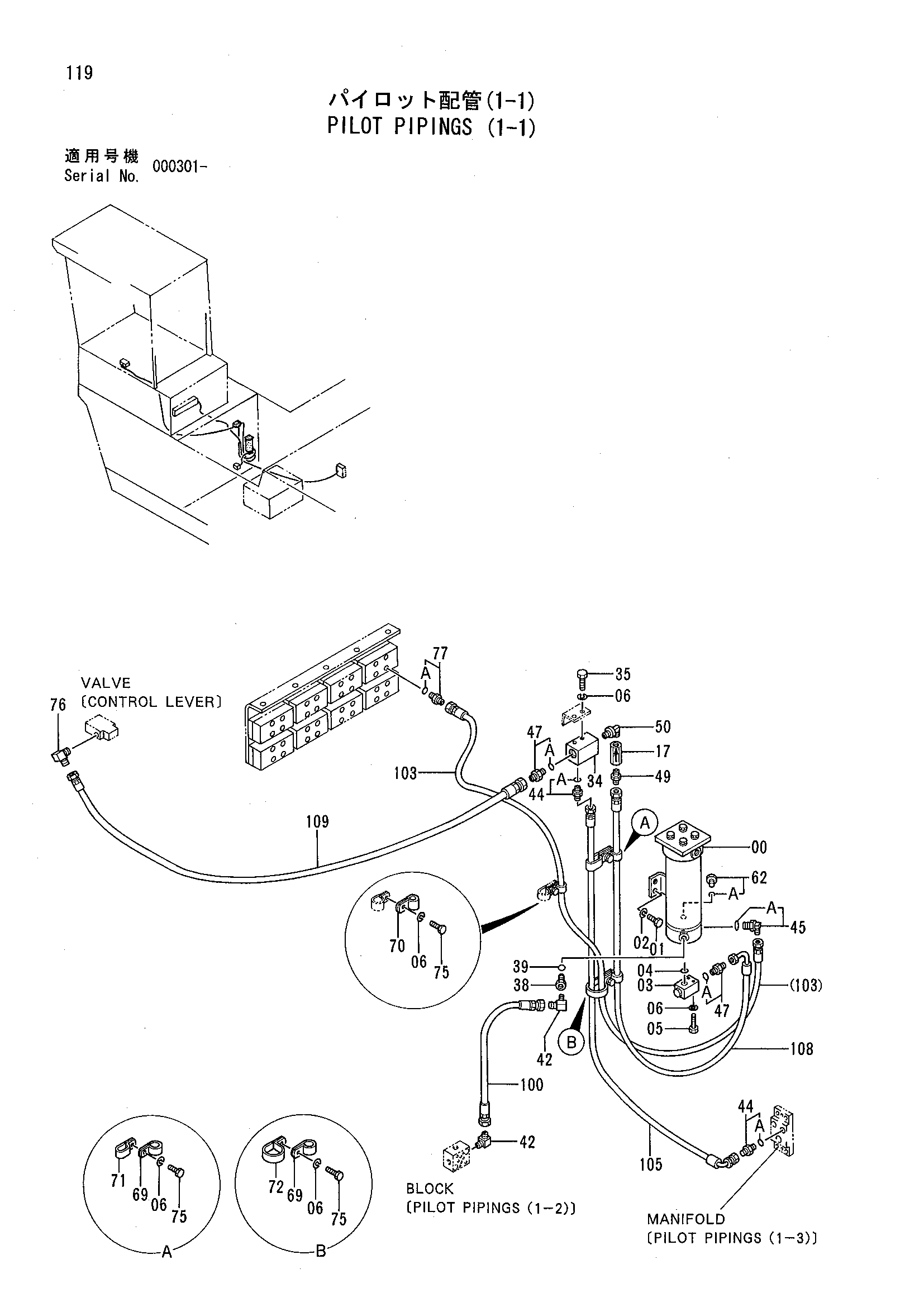

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9079321 | Фильтр | 1 |
| 01 | J901220 | Болт | 4 |
| 02 | A590912 | Пружинная шайба | 4 |
| 03 | 4187551 | Предохранительный клапан | 1 |
| 04 | 954493 | Уплотнительное кольцо | 1 |
| 05 | J901075 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 7 |
| 17 | 4163091 | Обратный клапан | 1 |
| 34 | 3038581 | Коллектор | 1 |
| 35 | J901022 | Болт | 2 |
| 38 | 4129940 | Пробка | 1 |
| 39 | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 94-1401 | Угловой штуцер | 2 |
| 44 | 4042031 | Адаптер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4037761 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4042032 | Адаптер | 2 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 94-1303 | Адаптер | 1 |
| 50 | 4174587 | Угловой штуцер | 1 |
| 62 | 4092534 | Пробка | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4190262 | Зажим | 2 |
| 70 | 4190277 | Зажим | 1 |
| 71 | 4190282 | Зажим | 1 |
| 72 | 4190265 | Зажим | 1 |
| 75 | J901016 | Болт | 3 |
| 76 | 94-1403 | Угловой штуцер | 1 |
| 77 | 4180350 | Адаптер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4158042 | Шланг | 1 |
| 103 | 4054367 | Шланг | 1 |
| 105 | 4208461 | Шланг | 1 |
| 108 | 4203193 | Шланг | 1 |
| 109 | 4081685 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
