Лубрикатор блок — HITACHI EX3500

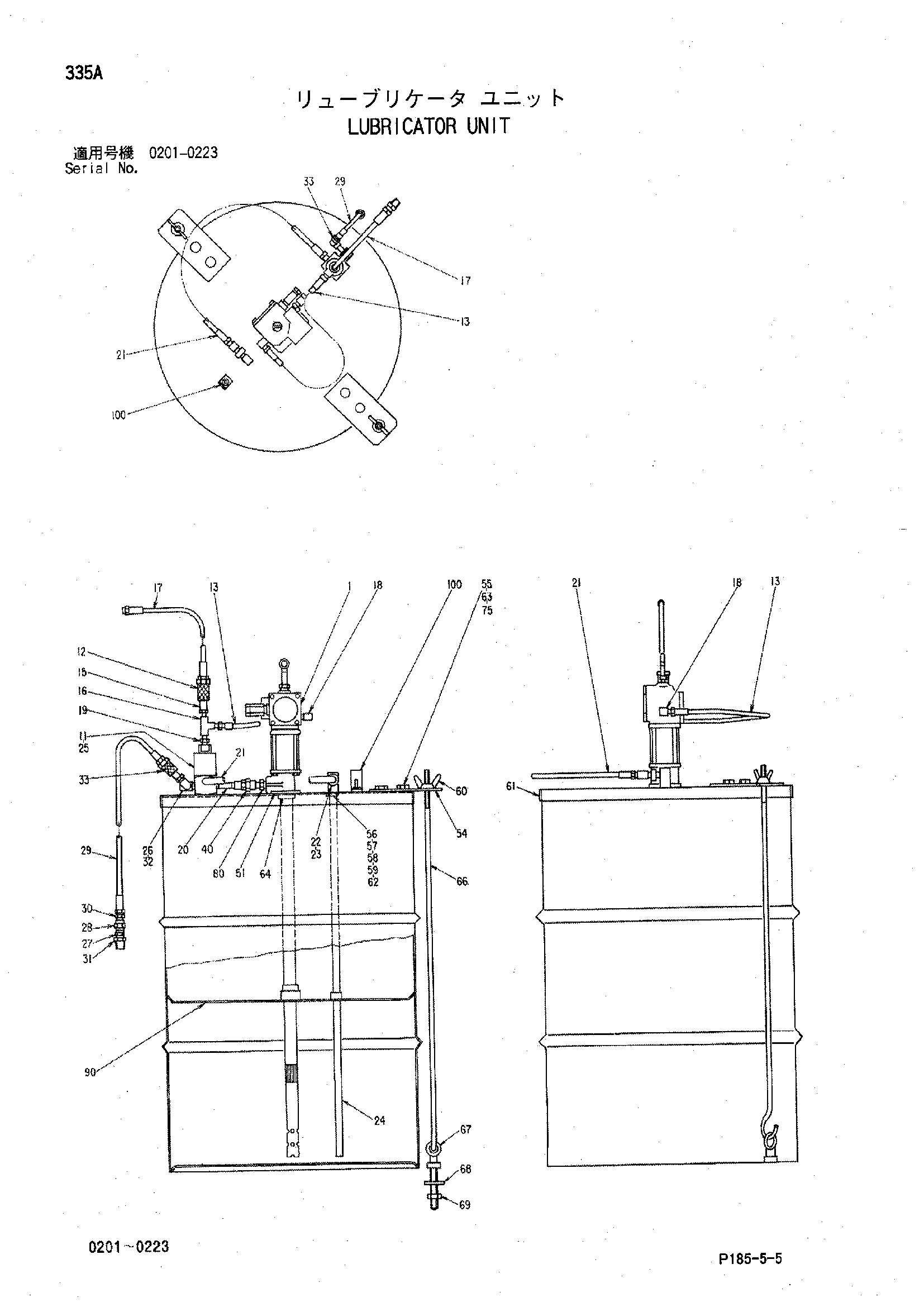

Заводская схема «Лубрикатор блок» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4300548 замена: 4325964 | Лубрикатор блок | 1 | |
| 1 | 4300549 замена: 4346155 | Лубрикатор насос | 1 |
| 11-33 | 4210168 | Клапан в сборе | 1 |
| 11 | 4210169 | Клапан | 1 |
| 12 | 4300634 | Муфта | 1 |
| 13 | 4300824 | Воздушный шланг | 1 |
| 15 | 4300825 | Штуцер | 1 |
| 16 | 4300826 | Тройник | 1 |
| 17 | 4294068 | Воздушный шланг | 1 |
| 18 | 4300827 | Угловой штуцер | 1 |
| 19 | 4300828 | Адаптер | 1 |
| 20 | 4210178 | Адаптер | 1 |
| 21 | 4300829 | Шланг | 1 |
| 22 | 4210180 | Муфта | 1 |
| 23 | 4210181 | Унион | 1 |
| 24 | 4210182 | Трубка | 1 |
| 25 | 4210183 | Клапан защитный | 1 |
| 26 | 4210184 | Угловой штуцер | 1 |
| 27 | 4210185 | Адаптер | 1 |
| 28 | 4300830 | Унион | 1 |
| 29 | 4300831 | Шланг | 1 |
| 30 | 4210185 | Адаптер | 1 |
| 31 | 4210188 | Переходник | 1 |
| 32 | 4210185 | Адаптер | 3 |
| 33 | 4210189 | Муфта | 1 |
| 40 | 4210190 | Обратный клапан | 1 |
| 51-80 | 4210191 | Крышка барабан в сборе | 1 |
| 51 | 4210192 | Прокладка | 1 |
| 54 | 4210195 | Кронштейн | 2 |
| 55 | 4210196 | Винт | 2 |
| 56 | 4210197 | Винт | 4 |
| 57 | 4210198 | Пластина | 1 |
| 58 | 4210199 | Гайка | 4 |
| 59 | 4210200 | Прокладка | 1 |
| 60 | 4210201 | Гайка винг | 2 |
| 61 | 4210202 | Крышка | 1 |
| 62 | 4210203 | Гайка | 4 |
| 63 | 4210204 | Прокладка | 2 |
| 64 | 4210205 | Винт | 1 |
| 66 | 4210207 | Шток TIE | 2 |
| 67 | 4210208 | Болт проушина | 2 |
| 68 | 4210209 | Шайба | 2 |
| 69 | 4210210 | Гайка | 2 |
| 75 | 4210206 | Гайка | 4 |
| 80 | 4210212 | Адаптер | 1 |
| 90 | 4210213 | Колпачок | 1 |
| 100 | 4210214 | Указатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
