Механизм натяжения трубопроводы (S) — HITACHI EX3500

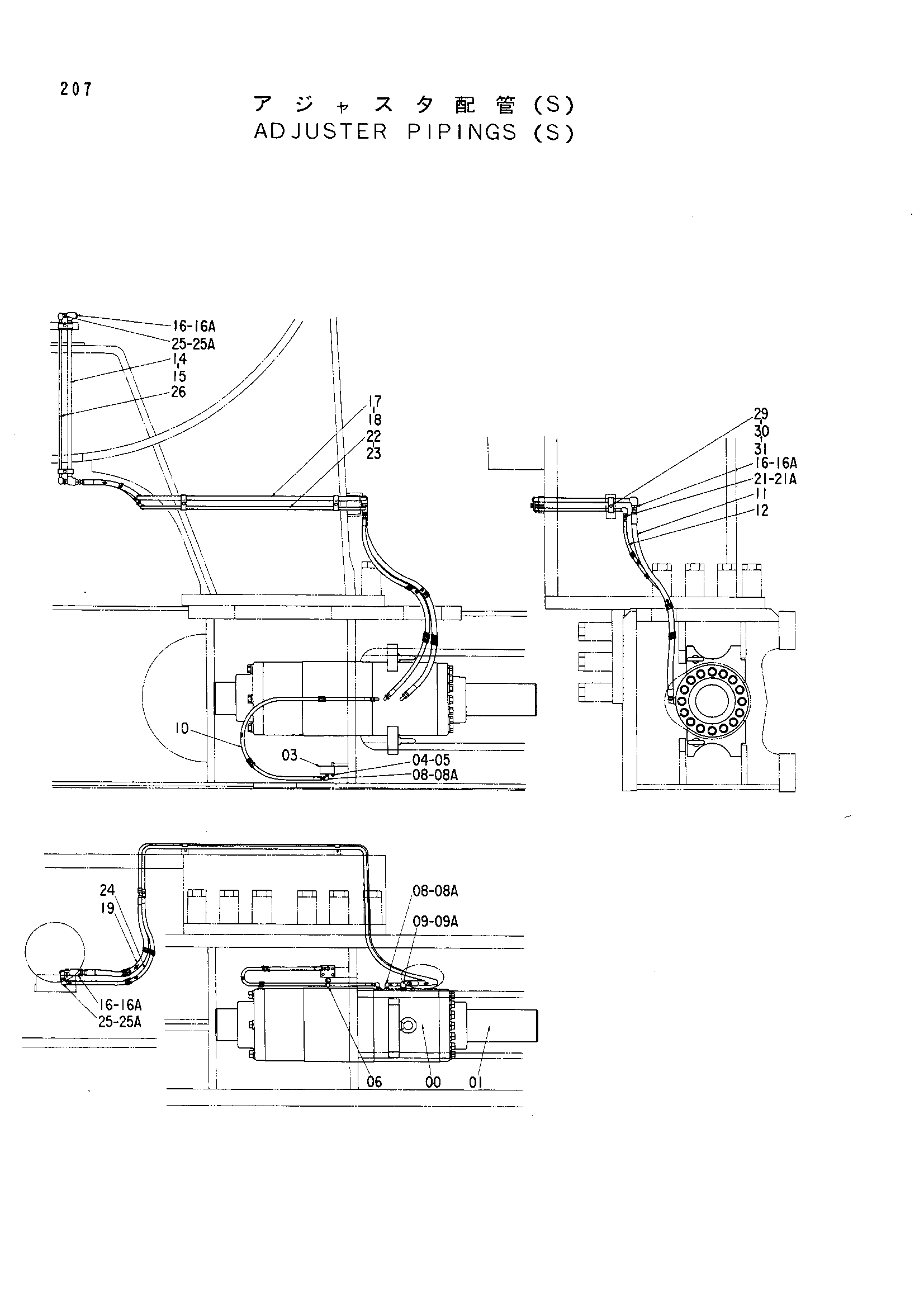

Заводская схема «Механизм натяжения трубопроводы (S)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9067021 | Механизм натяжения гидроцилиндр<для детали см. спар | 2 |
| 01 | 4187604 | Шток | 4 |
| 03 | 3035682 | Блок | 2 |
| 04 | J901065 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | 9019581 | Клапан | 2 |
| 08 | 4112300 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4037760 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4188912 | Шланг | 2 |
| 11 | 4188911 | Шланг | 2 |
| 12 | 4188910 | Шланг | 2 |
| 14 | 8035789 | Трубка (левый) | 1 |
| 15 | 8035759 | Трубка (правый) | 1 |
| 16 | 4042032 | Адаптер | 6 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 8035758 | Трубка (левый) | 1 |
| 18 | 8035756 | Трубка (правый) | 1 |
| 19 | 4188909 | Шланг | 2 |
| 21 | 4042030 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 8035755 | Трубка (левый) | 1 |
| 23 | 8035757 | Трубка (правый) | 1 |
| 24 | 4188908 | Шланг | 2 |
| 25 | 4112300 | Угловой штуцер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 8035754 | Трубка | 2 |
| 29 | 4189924 | Хомут трубки | 10 |
| 30 | J901040 | Болт | 10 |
| 31 | A590910 | Пружинная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
