Пилотные гидролинии (2-8) — HITACHI EX3500

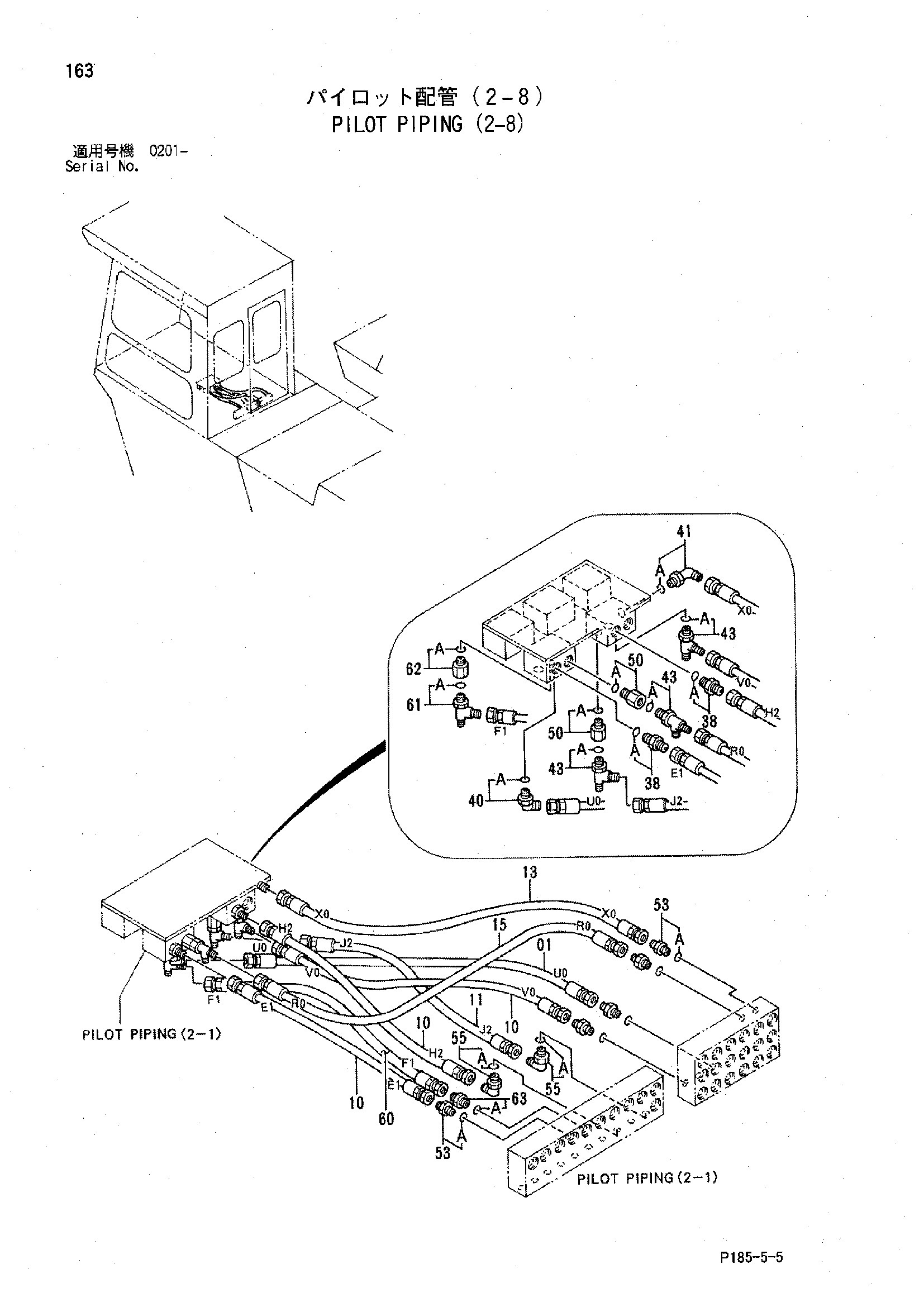

Заводская схема «Пилотные гидролинии (2-8)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4022545 | Шланг | 1 |
| 10 | 4022544 | Шланг | 3 |
| 11 | 4107297 | Шланг | 1 |
| 13 | 4055174 | Шланг | 1 |
| 15 | 4142628 | Шланг | 1 |
| 38 | 4042030 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4173021 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 3 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 5 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4169594 | Угловой штуцер | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 4022544 | Шланг | 1 |
| 61 | 4187557 | Штуцер трубки | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4202564 | Адаптер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4180350 | Адаптер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
