Гидроцилиндр ковша (левый)<погрузчик> — HITACHI EX3500

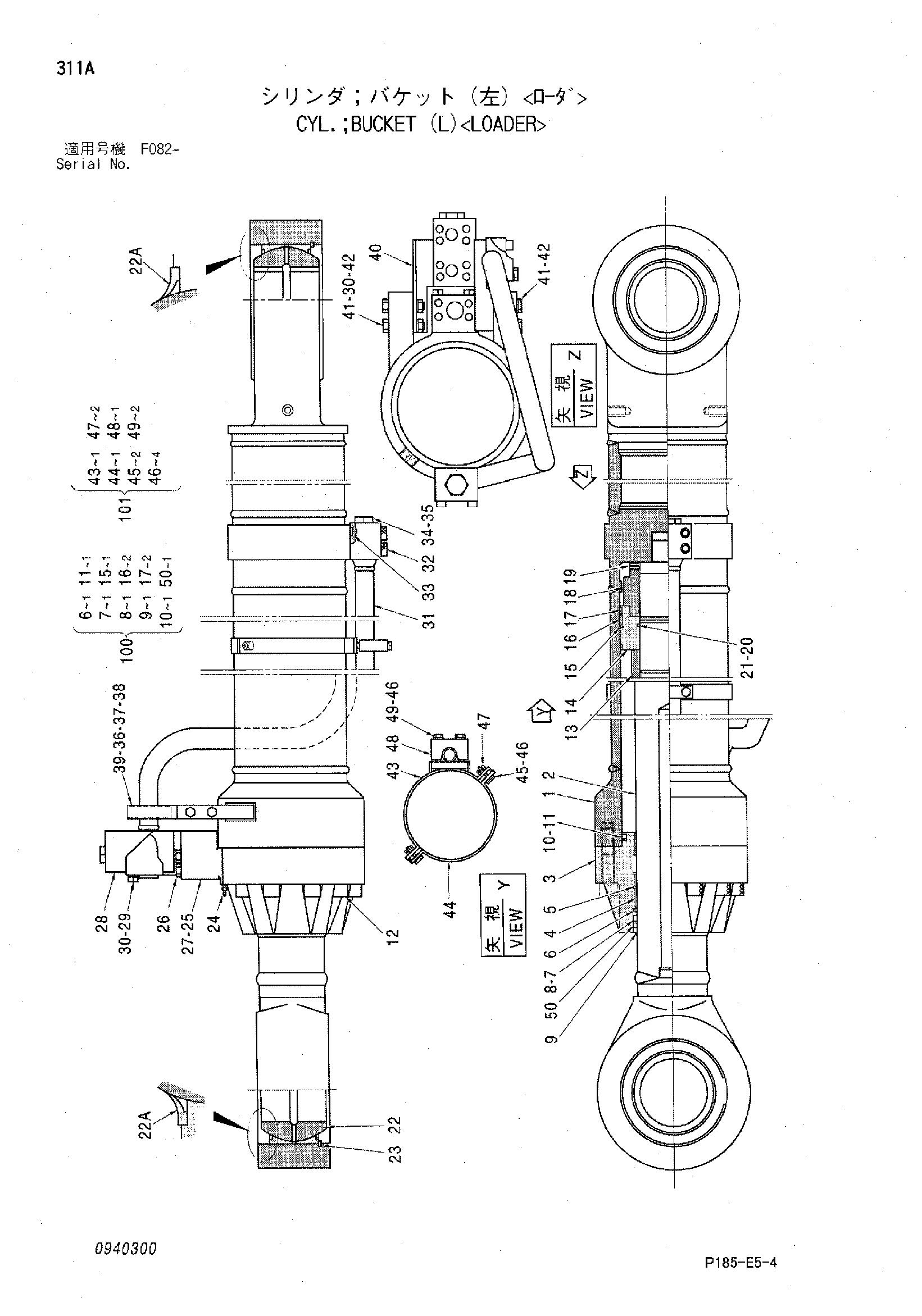

Заводская схема «Гидроцилиндр ковша (левый)<погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4630959	Гидроцилиндр ковша	1
1-27	4630961	Гидроцилиндр.(пипелесс)	1
1	0940202	Трубка	1
2	0940201	Шток поршня	1
3	4632593	Головка гидроцилиндра	1
4	0317704	Втулка	1
5	4389840	Стопорное кольцо	1
6	0336304	Уплотнительное кольцо	1
7	0317707	U-образная манжета	1
8	0317708	Опорное кольцо	1
9	4438828	Грязесъёмное кольцо	1
10	0717202	Уплотнительное кольцо	1
11	0717203	Опорное кольцо	1
12	0317711	Болт с внутренним шестигранником	11
13	0317712	Амортизирующий подшипник	1
14	0317713	Поршень	1
15	4203613	Уплотнительное кольцо	1
16	0317715	Кольцо	2
17	4199801	Направляющее кольцо	2
18	0317716	Гайка	1
19	0339709	Установочный винт	1
20	0317717	Уплотнительное кольцо	1
21	0317718	Опорное кольцо	2
22	0317321	Подшипник. спхерикал	2
22A	4295127	Уплотнение	2
23	0317322	Стопорное кольцо	2
24	4381187	Воздушный клапан	2
25	0317719	Соединение	1
26	0415510	Болт	4
27	4387278	Уплотнительное кольцо	1
28	0415603	Соединение	1
29	0415516	Болт	2
30	0415513	Пружинная шайба	6
31	0415509	Трубка	1
32	0317226	Болт с внутренним шестигранником	8
33	4387278	Уплотнительное кольцо	2
34	0317227	Пробка	3
35	0317230	Уплотнительное кольцо	3
36	0317325	Хомут трубки	1
37	0415506	Болт	2
38	0259112	Пружинная шайба	2
39	0415511	Пластина	1
40	0415602	Пластина	1
41	0415512	Болт	4
42	0415505	Гайка	2
43	0415502	Лента	1
44	0415501	Лента	1
45	0415403	Болт	2
46	0415504	Пружинная шайба	4
47	0454815	Гайка	2
48	0317325	Хомут трубки	1
49	0415506	Болт	2
50	0707803	Направляющее кольцо	1
100	4632594	Комплект уплотнений	1
101	4289487	Лента	1
