Панель пола — HITACHI EX3500

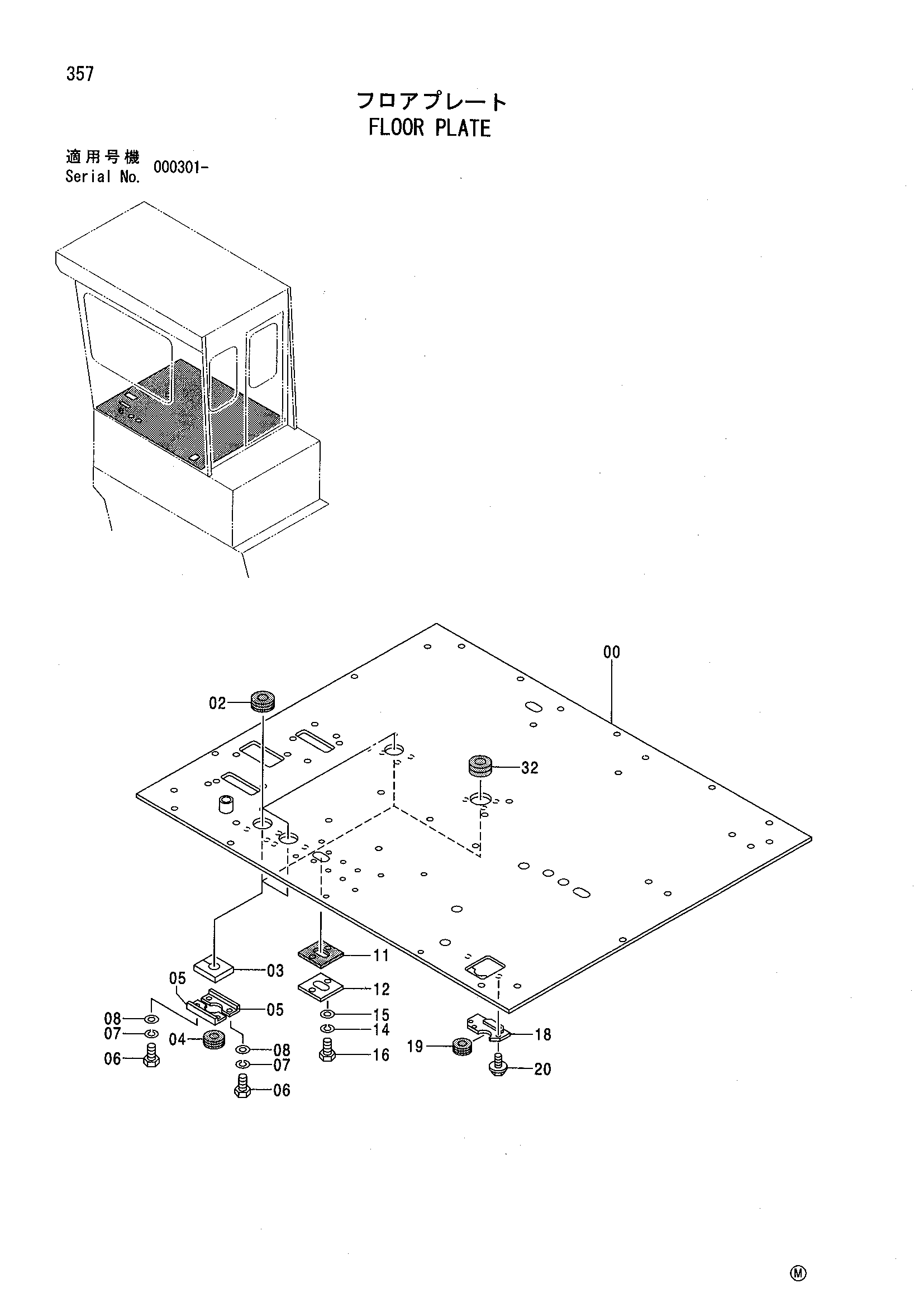

Заводская схема «Панель пола» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015786 | Пластина | 1 |
| 02 | 4087462 | Резиновая втулка | 3 |
| 03 | 4287913 | Резиновая прокладка | 4 |
| 04 | 4288215 | Резиновая втулка | 4 |
| 05 | 4287914 | Крышка | 8 |
| 06 | J900610 | Болт | 16 |
| 07 | A590906 | Пружинная шайба | 16 |
| 08 | A590106 | Плоская шайба | 16 |
| 11 | 4288198 | Резиновая прокладка | 1 |
| 12 | 4288199 | Крышка | 1 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | A590106 | Плоская шайба | 2 |
| 16 | J900614 | Болт | 2 |
| 18 | 9738290 | Крышка | 1 |
| 19 | 4288216 | Резиновая втулка | 1 |
| 20 | J020816 | Болт с шайбой | 2 |
| 32 | 4190595 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
