Кабина (3/4) — HITACHI EX3500

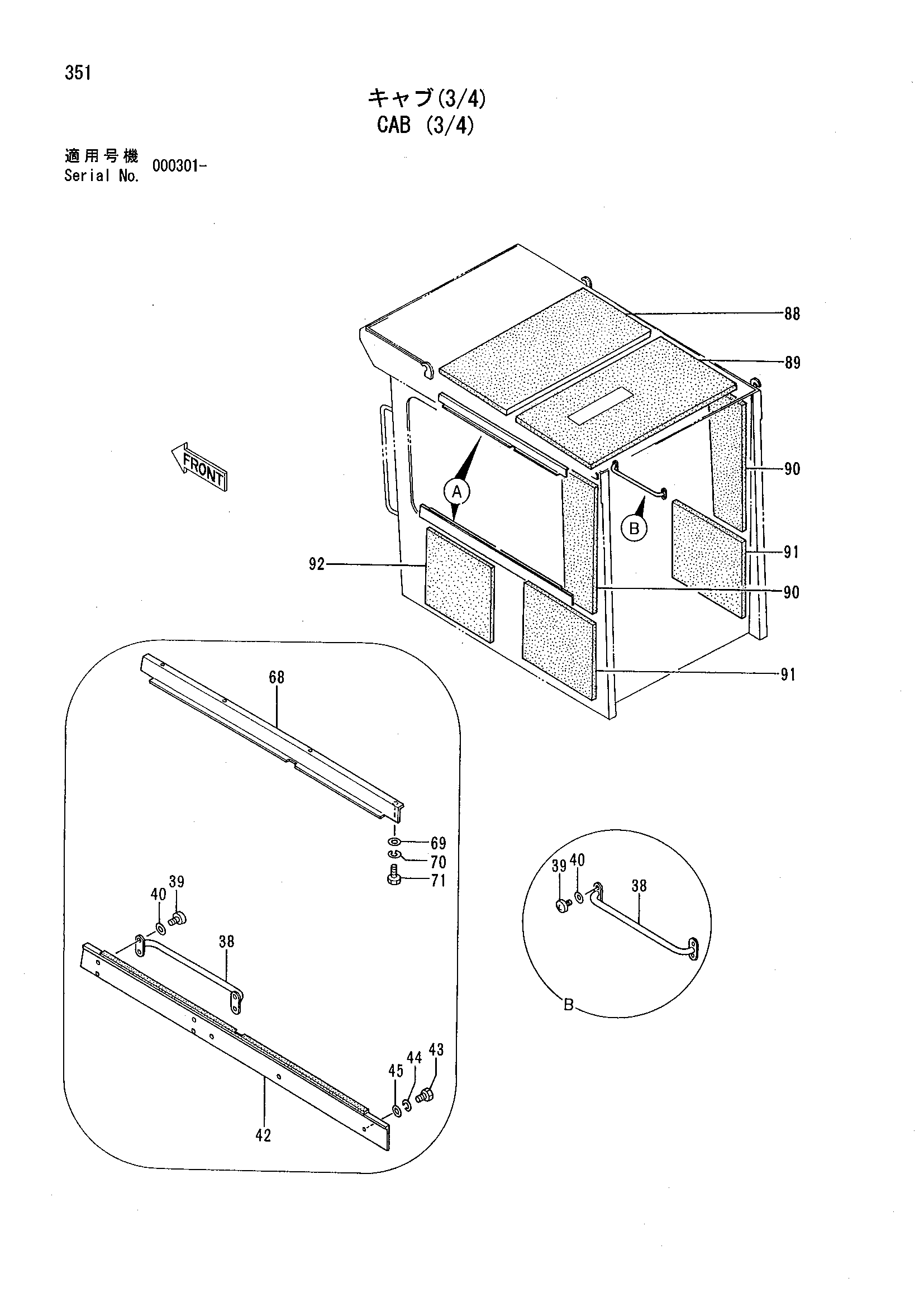

Заводская схема «Кабина (3/4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4369195 замена: 4390777 | Кабина в сборе | 1 |
| 00 | 4390777 | Кабина в сборе | 1 |
| 38 | 4239200 | Рукоятка | 2 |
| 39 | J660820 | Винт | 8 |
| 40 | 4287939 | Шайба | 8 |
| 42 | 4406705 | Защитный кожух | 1 |
| 43 | J870818 | Болт | 3 |
| 44 | J251008 | Пружинная шайба | 3 |
| 45 | J250008 | Плоская шайба | 3 |
| 68 | 4406686 | Защитный кожух | 1 |
| 69 | J250006 | Плоская шайба | 4 |
| 70 | J251006 | Пружинная шайба | 4 |
| 71 | J870616 | Болт | 4 |
| 88 | 4406698 | Лист | 1 |
| 89 | 4406703 | Лист | 1 |
| 90 | 4406699 | Лист | 2 |
| 91 | 4406700 | Лист | 2 |
| 92 | 4406708 | Лист | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
