Воздушный осушитель (2) — HITACHI EX3500

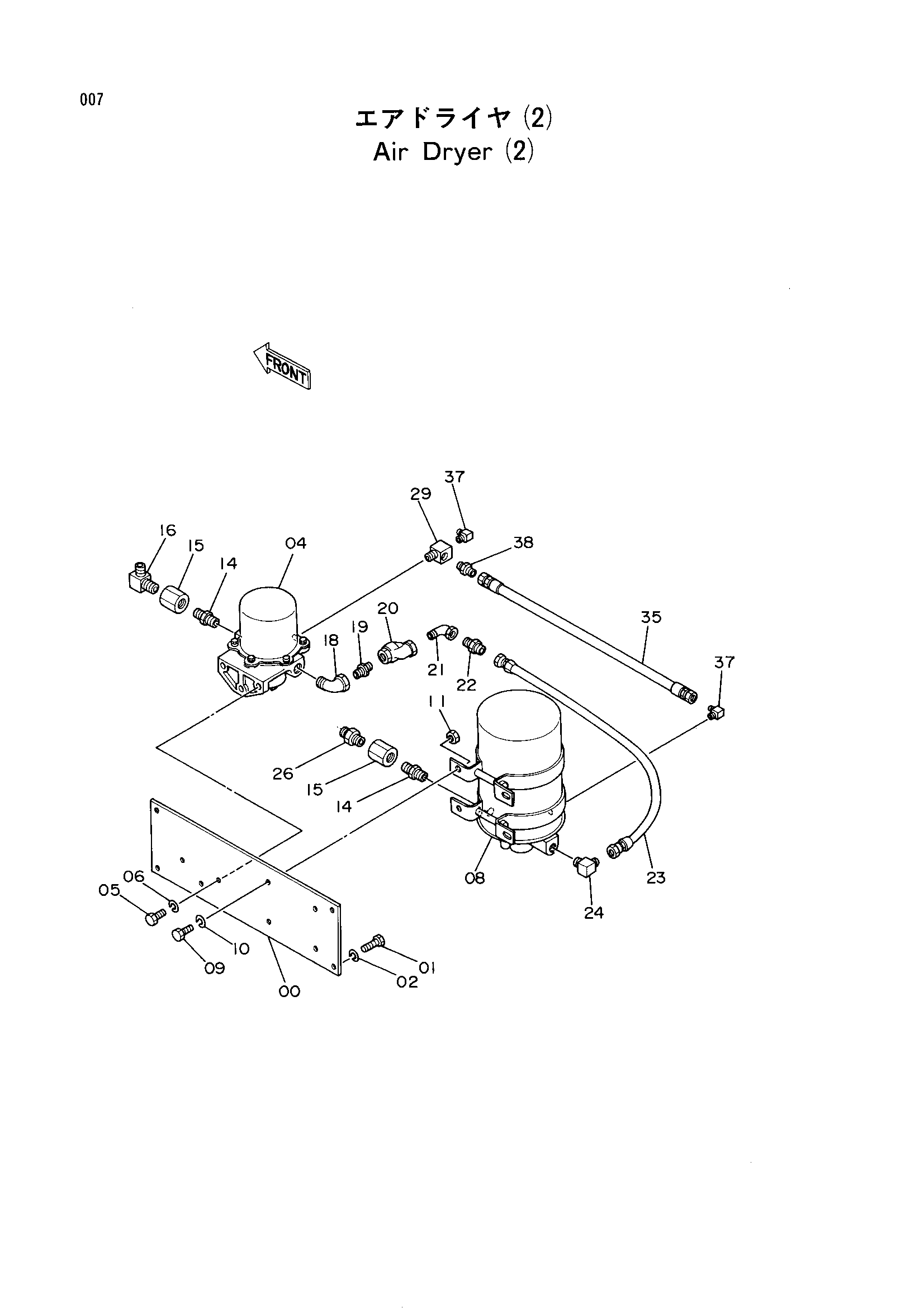

Заводская схема «Воздушный осушитель (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286472 | Пластина | 1 |
| 01 | J901035 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 4285396 | Сепаратор<для детали: см. отдельный pag | 1 |
| 05 | J901020 | Болт | 3 |
| 06 | A590910 | Пружинная шайба | 3 |
| 08 | 4285395 | Осушитель воздушный<для детали: см. отдельный pag | 1 |
| 09 | J901028 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | J950010 | Гайка | 4 |
| 14 | 94-1703 | Адаптер | 2 |
| 15 | 94-0688 | Переходник S | 2 |
| 16 | 94-1404 | Угловой штуцер | 1 |
| 18 | 94-0632 | Угловой штуцер | 1 |
| 19 | 94-1902 | Адаптер | 1 |
| 20 | 986953 | Обратный клапан | 1 |
| 21 | 94-0631 | Угловой штуцер | 1 |
| 22 | 4223383 | Адаптер | 1 |
| 23 | 4285686 | Воздушный шланг | 1 |
| 24 | 94-1403 | Угловой штуцер | 1 |
| 26 | 94-1304 | Адаптер | 1 |
| 29 | 4119004 | Тройник | 1 |
| 35 | 4149521 | Шланг | 1 |
| 37 | 94-1401 | Угловой штуцер | 2 |
| 38 | 94-1301 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
