Клапан (всасывание трубопроводы) — HITACHI EX3500

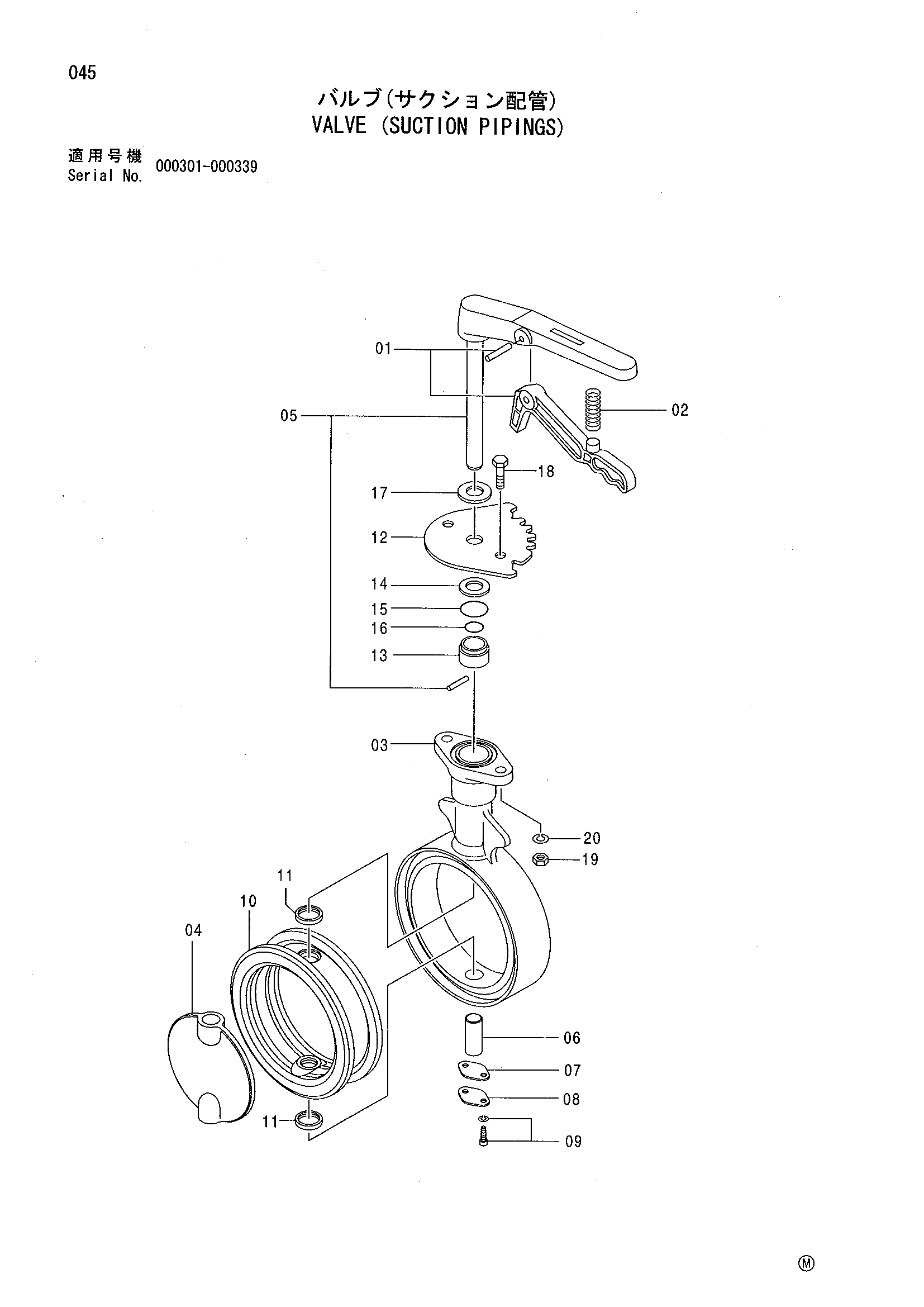

Заводская схема «Клапан (всасывание трубопроводы)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4193414 | Клапан | 4 | |
| 01 | 4296106 | Рычаг | 1 |
| 02 | 4347149 | Пружина | 1 |
| 03 | 4398847 | Корпус клапан | 1 |
| 04 | 4398848 | Пластина клапан | 1 |
| 05 | 4398849 | Рычаг | 1 |
| 06 | 4398850 | Палец | 1 |
| 07 | 4398851 | Манжета | 1 |
| 08 | 4398852 | Крышка | 1 |
| 09 | 4415000 | Болт с внутренним шестигранником | 2 |
| 10 | 4398855 | Уплотнение клапан | 1 |
| 11 | 4398856 | Уплотнительное кольцо | 2 |
| 12 | 4398857 | Пластина | 1 |
| 13 | 4398858 | Втулка | 1 |
| 14 | 4398859 | Фиксатор | 1 |
| 15 | 4398860 | Уплотнительное кольцо | 1 |
| 16 | 4398861 | Уплотнительное кольцо | 1 |
| 17 | 4398862 | Пылезащитное уплотнение | 1 |
| 18 | 4398863 | Болт | 2 |
| 19 | 4398864 | Гайка | 2 |
| 20 | 4398865 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
