Пилотный трубопроводы (1-3) — HITACHI EX3500

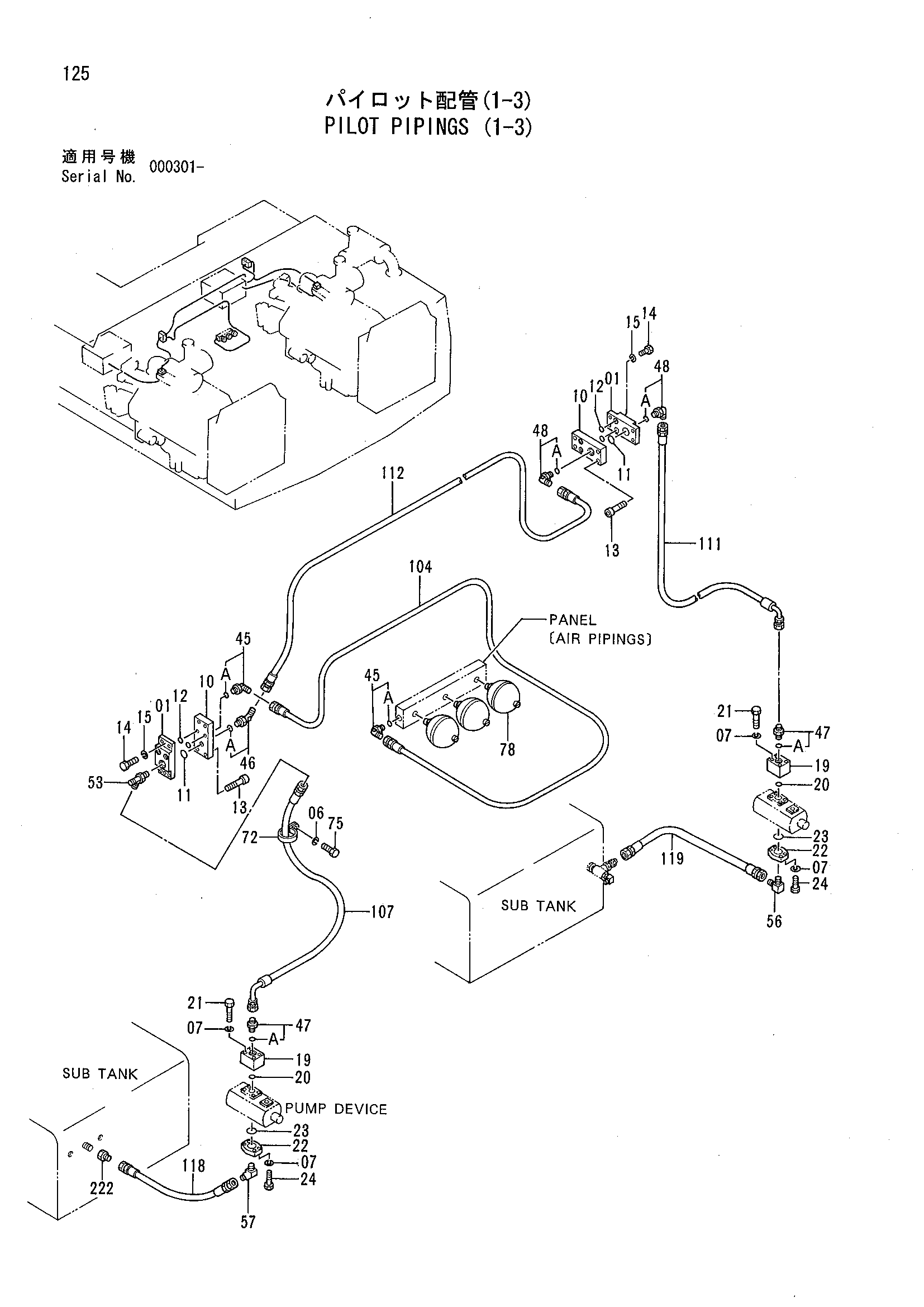

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3036622 | Коллектор | 2 |
| 06 | A590910 | Пружинная шайба | 1 |
| 07 | J219083 | Пружинная шайба | 16 |
| 10 | 3036623 | Коллектор | 2 |
| 11 | 4506428 | Уплотнительное кольцо | 2 |
| 12 | 4509180 | Уплотнительное кольцо | 4 |
| 13 | M341250 | Болт | 8 |
| 14 | J900825 | Болт | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 19 | 3036620 | Коллектор | 2 |
| 20 | A811025 | Уплотнительное кольцо | 2 |
| 21 | 19H1733 | Болт | 8 |
| 22 | 4119009 | Фланец | 2 |
| 23 | A811035 | Уплотнительное кольцо | 2 |
| 24 | 19H2545 | Болт | 8 |
| 45 | 4037761 | Угловой штуцер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4081336 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4042032 | Адаптер | 2 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4037760 | Угловой штуцер | 2 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4193831 | Тройник | 1 |
| 56 | 94-1404 | Угловой штуцер | 1 |
| 57 | 94-1504 | Угловой штуцер | 1 |
| 72 | 4190265 | Зажим | 1 |
| 75 | J901016 | Болт | 1 |
| 78 | 4200387 | Гидроаккумулятор | 3 |
| 104 | 4203190 | Шланг | 1 |
| 107 | 4203192 | Шланг | 1 |
| 111 | 4203196 | Шланг | 1 |
| 112 | 4203197 | Шланг | 1 |
| 118 | 4158016 | Шланг | 1 |
| 119 | 4022181 | Шланг | 1 |
| 222 | 94-1604 | Переходник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
