Рукоять 10.6M в сборе — HITACHI EX3500

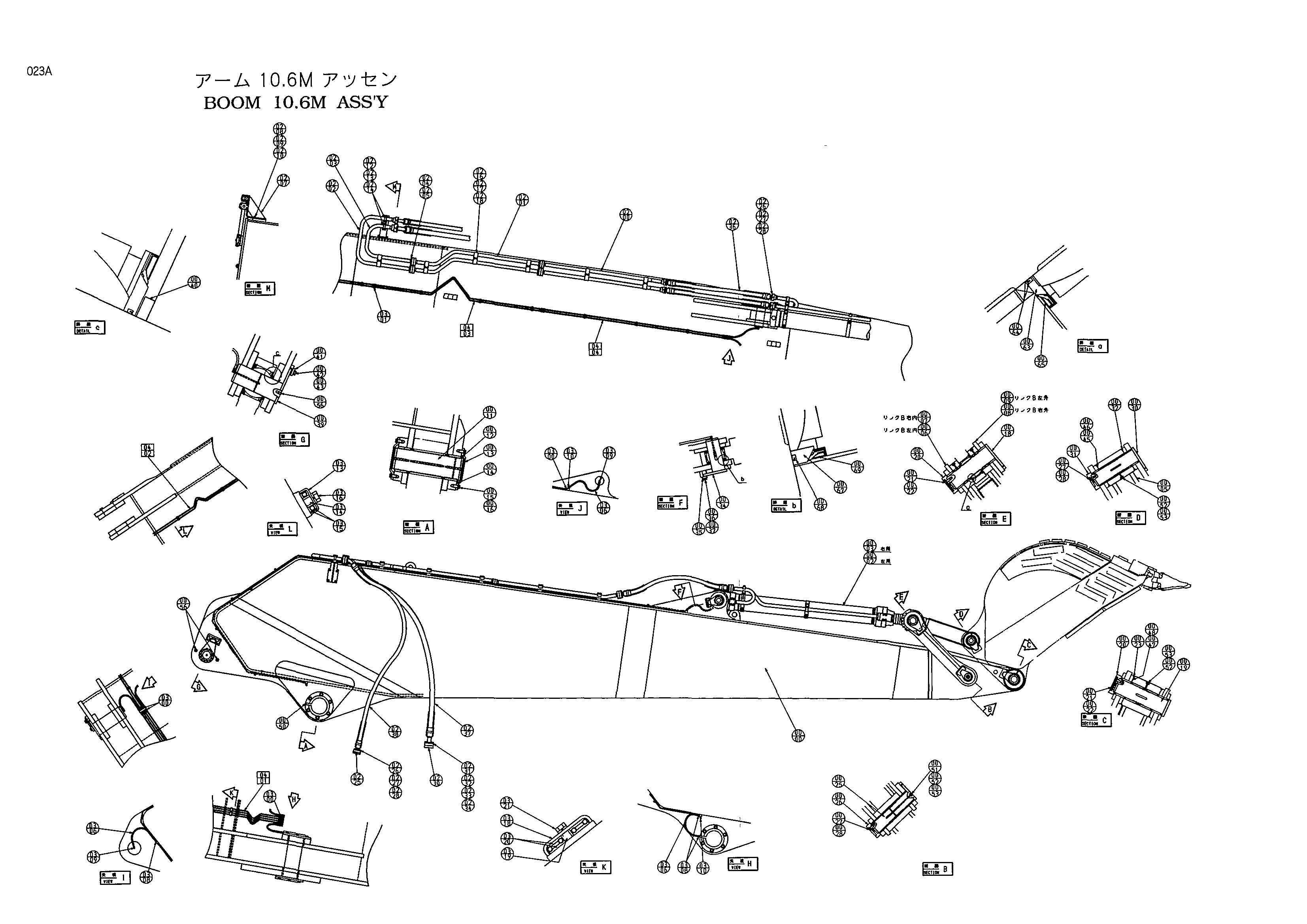

Заводская схема «Рукоять 10.6M в сборе» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000 | 9161297 | Рукоять 10.6M | 1 |
| 0002 | 4383492 | Гидроцилиндр ковша | 1 |
| 0003 | 4383491 | Гидроцилиндр ковша | 1 |
| 0005 | 9124079 | Тяга A | 2 |
| 0006 | 9124080 | Тяга B | 1 |
| 0007 | 9124081 | Тяга B | 1 |
| 0008 | 9124082 | Тяга B | 1 |
| 0009 | 9124083 | Тяга B | 1 |
| 0011 | 3043354 | Палец | 2 |
| 0012 | 4194038 | Пластина | 2 |
| 0013 | 3036470 | Крышка | 4 |
| 0014 | A811300 | Уплотнительное кольцо | 4 |
| 0015 | J912055 | Болт | 24 |
| 0016 | A590920 | Пружинная шайба | 24 |
| 0018 | 8057181 | Палец | 2 |
| 0019 | 8057178 | Палец | 2 |
| 0020 | 4136627 | Ограничитель | 4 |
| 0021 | J912050 | Болт | 16 |
| 0022 | A590920 | Пружинная шайба | 16 |
| 0023 | 4136522 | Уплотнительное кольцо | 4 |
| 0025 | 8057180 | Палец | 2 |
| 0026 | 3015951 | Ограничитель | 2 |
| 0027 | J901645 | Болт | 12 |
| 0028 | A590916 | Пружинная шайба | 12 |
| 0030 | 8065524 | Палец | 2 |
| 0031 | 3015952 | Ограничитель | 2 |
| 0032 | 4102704 | Уплотнительное кольцо | 4 |
| 0034 | 8068980 | Палец | 2 |
| 0035 | 4179432 | Пластина | 2 |
| 0036 | J912045 | Болт | 4 |
| 0037 | A590920 | Пружинная шайба | 4 |
| 0039 | 8069027 | Палец | 2 |
| 0040 | 4231807 | Проставка | 2 |
| 0041 | 9726226 | Пластина | 2 |
| 0042 | J912455 | Болт | 4 |
| 0043 | A590924 | Пружинная шайба | 4 |
| 0045 | 4199997 | Регулировочная шайба | 2 |
| 0046 | 4199998 | Регулировочная шайба | 2 |
| 0047 | 4199977 | Регулировочная шайба | 2 |
| 0048 | 4199978 | Регулировочная шайба | 2 |
| 0050 | 94-2011 | Пробка | 2 |
| 0051 | J75481 | Пресс-маслёнка | 2 |
| 0052 | 4130686 | Втулка | 10 |
| 0053 | 4105912 | Колпачок | 10 |
| 0056 | 425176 | Пробка | 6 |
| 0063 | 4259862 | Шайба | 4 |
| 0064 | 4188100 | Пылезащитное уплотнение | 4 |
| 0065 | 4259865 | Пылезащитное уплотнение | 4 |
| 0067 | 4259863 | Шайба | 4 |
| 0068 | 4123879 | Пылезащитное уплотнение | 4 |
| 0069 | 4259866 | Пылезащитное уплотнение | 4 |
| 0200 | 8069120 | Трубка | 4 |
| 0201 | 8069119 | Трубка | 4 |
| 0202 | 8069106 | Трубка | 2 |
| 0203 | 8069107 | Трубка | 2 |
| 0204 | 4510169 | Уплотнительное кольцо | 8 |
| 0205 | 4146847 | Болт с внутренним шестигранником | 32 |
| 0207 | 8057597 | Кронштейн | 2 |
| 0208 | J901245 | Болт | 8 |
| 0209 | A590912 | Пружинная шайба | 8 |
| 0210 | 4086891 | Шайба | 8 |
| 0212 | 4257716 | Хомут трубки | 4 |
| 0213 | J901280 | Болт | 8 |
| 0214 | A590912 | Пружинная шайба | 8 |
| 0216 | 4198919 | Хомут трубки | 12 |
| 0217 | J901485 | Болт | 24 |
| 0218 | A590914 | Пружинная шайба | 24 |
| 0225 | 4126787 | Крышка | 2 |
| 0226 | 4510169 | Уплотнительное кольцо | 12 |
| 0227 | 4075854 | Разъёмный фланец | 24 |
| 0228 | 4146847 | Болт с внутренним шестигранником | 48 |
| 0230 | 4182075 | Крышка | 2 |
| 0231 | 4510170 | Уплотнительное кольцо | 4 |
| 0232 | 4169565 | Разъёмный фланец | 8 |
| 0233 | J912070 | Болт | 16 |
| 0234 | A590920 | Пружинная шайба | 16 |
| 0236 | 4347988 | Шланг | 4 |
| 0237 | 4386068 | Шланг | 2 |
| 0238 | 4386069 | Шланг | 2 |
| 0300 | 4323756 | Адаптер | 12 |
| 0301 | 4323757 | Адаптер | 4 |
| 0306 | 4229114 | Шланг | 6 |
| 0308 | 4147585 | Адаптер | 6 |
| 0309 | 4147586 | Угловой штуцер | 4 |
| 0310 | 4203738 | Угловой штуцер | 8 |
| 0313 | 4322591 | Хомут | 10 |
| 0314 | 4322539 | Проставка | 10 |
| 0315 | 4261215 | Резиновая прокладка | 20 |
| 0316 | J011235 | Болт с шайбой | 10 |
| 0318 | 4322592 | Хомут | 1 |
| 0319 | 4322539 | Проставка | 1 |
| 0320 | 4261214 | Резиновая прокладка | 2 |
| 0321 | J011235 | Болт с шайбой | 1 |
| 0401 | 3079385 | Трубка | 4 |
| 0402 | 3079386 | Трубка | 2 |
| 0403 | 3079387 | Трубка | 2 |
| 0404 | 3079388 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
