Обратные трубопроводы (3) — HITACHI EX3500

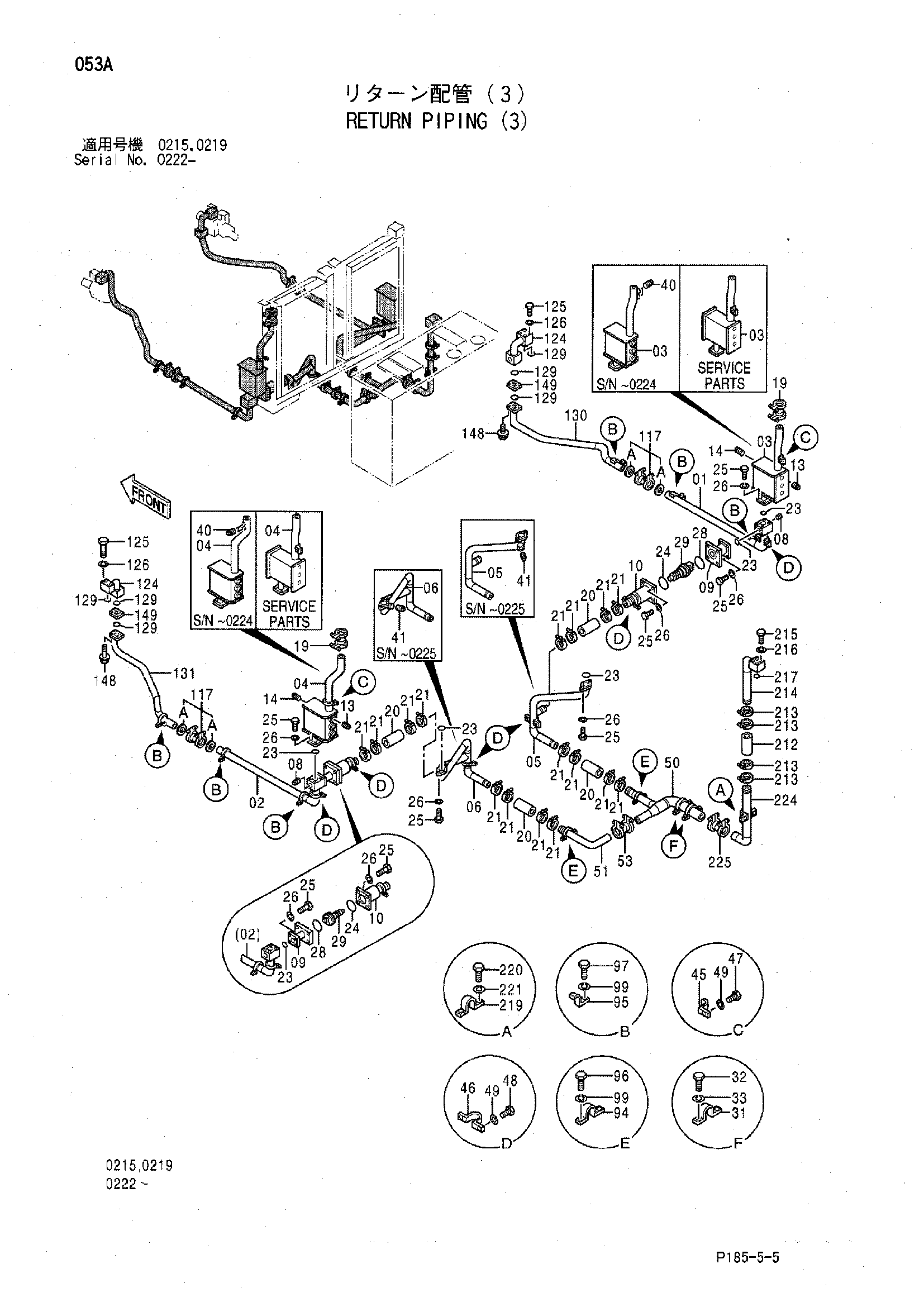

Заводская схема «Обратные трубопроводы (3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8049742 | Трубка | 1 |
| 02 | 8049744 | Трубка | 1 |
| 03 | 7024062 замена: 7034161 | Трубка | 1 |
| 03 | 7034161 | Трубка | 1 |
| 04 | 7024061 замена: 7034160 | Трубка | 1 |
| 04 | 7034160 | Трубка | 1 |
| 05 | 7023834 замена: 7028313 | Трубка | 1 |
| 05 | 7028313 | Трубка | 1 |
| 06 | 7023839 замена: 7028314 | Трубка | 1 |
| 06 | 7028314 | Трубка | 1 |
| 08 | 94-2026 | Пробка | 2 |
| 09 | 8049743 | Трубка | 2 |
| 10 | 8049737 | Корпус | 2 |
| 13 | 94-2023 | Пробка | 6 |
| 14 | 94-2016 | Пробка | 6 |
| 19 | 4067833 | Муфта | 2 |
| 20 | 4094001 | Резиновый шланг | 4 |
| 21 | 4263764 | Хомут шланга | 16 |
| 23 | A810060 | Уплотнительное кольцо | 6 |
| 24 | A810145 | Уплотнительное кольцо | 2 |
| 25 | J901240 | Болт | 28 |
| 26 | A590912 | Пружинная шайба | 28 |
| 28 | A810115 | Уплотнительное кольцо | 2 |
| 29 | 4207000 | Клапан | 2 |
| 31 | 4000909 | Хомут трубки | 2 |
| 32 | J901025 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 40 | J75282 | Пробка | 4 |
| 41 | J75282 | Пробка | 2 |
| 45 | 4074548 | Хомут трубки | 2 |
| 46 | 4053865 | Хомут трубки | 6 |
| 47 | J901025 | Болт | 2 |
| 48 | J901020 | Болт | 12 |
| 49 | A590910 | Пружинная шайба | 14 |
| 50 | 8057663 | Трубка | 1 |
| 51 | 9741459 | Трубка | 1 |
| 53 | 4067833 | Муфта | 1 |
| 94 | 4053865 | Хомут трубки | 2 |
| 95 | 4074548 | Хомут трубки | 6 |
| 96 | J901025 | Болт | 4 |
| 97 | J901025 | Болт | 6 |
| 99 | A590910 | Пружинная шайба | 10 |
| 117 | 4067833 | Муфта трубка | 2 |
| 117A | 4196261 | Уплотнение | 2 |
| 124 | 8036564 | Трубка | 2 |
| 125 | J901401 | Болт | 8 |
| 126 | A590914 | Пружинная шайба | 8 |
| 129 | 4153538 | Уплотнительное кольцо | 6 |
| 130 | 8040217 | Трубка | 1 |
| 131 | 8052525 | Трубка | 1 |
| 148 | J011245 | Болт с шайбой | 8 |
| 149 | 4155835 | Фланец | 2 |
| 212 | 4099119 | Резиновый шланг | 1 |
| 213 | 4285233 | Хомут шланга | 4 |
| 214 | 8036563 | Трубка | 1 |
| 215 | J901403 | Болт | 4 |
| 216 | A590914 | Пружинная шайба | 4 |
| 217 | 4153541 | Уплотнительное кольцо | 1 |
| 219 | 4000909 | Хомут трубки | 1 |
| 220 | J901025 | Болт | 2 |
| 221 | A590910 | Пружинная шайба | 2 |
| 224 | 9741460 | Трубка | 1 |
| 225 | 4071215 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
