Гидроцилиндр (управление двигателем) — HITACHI EX3500

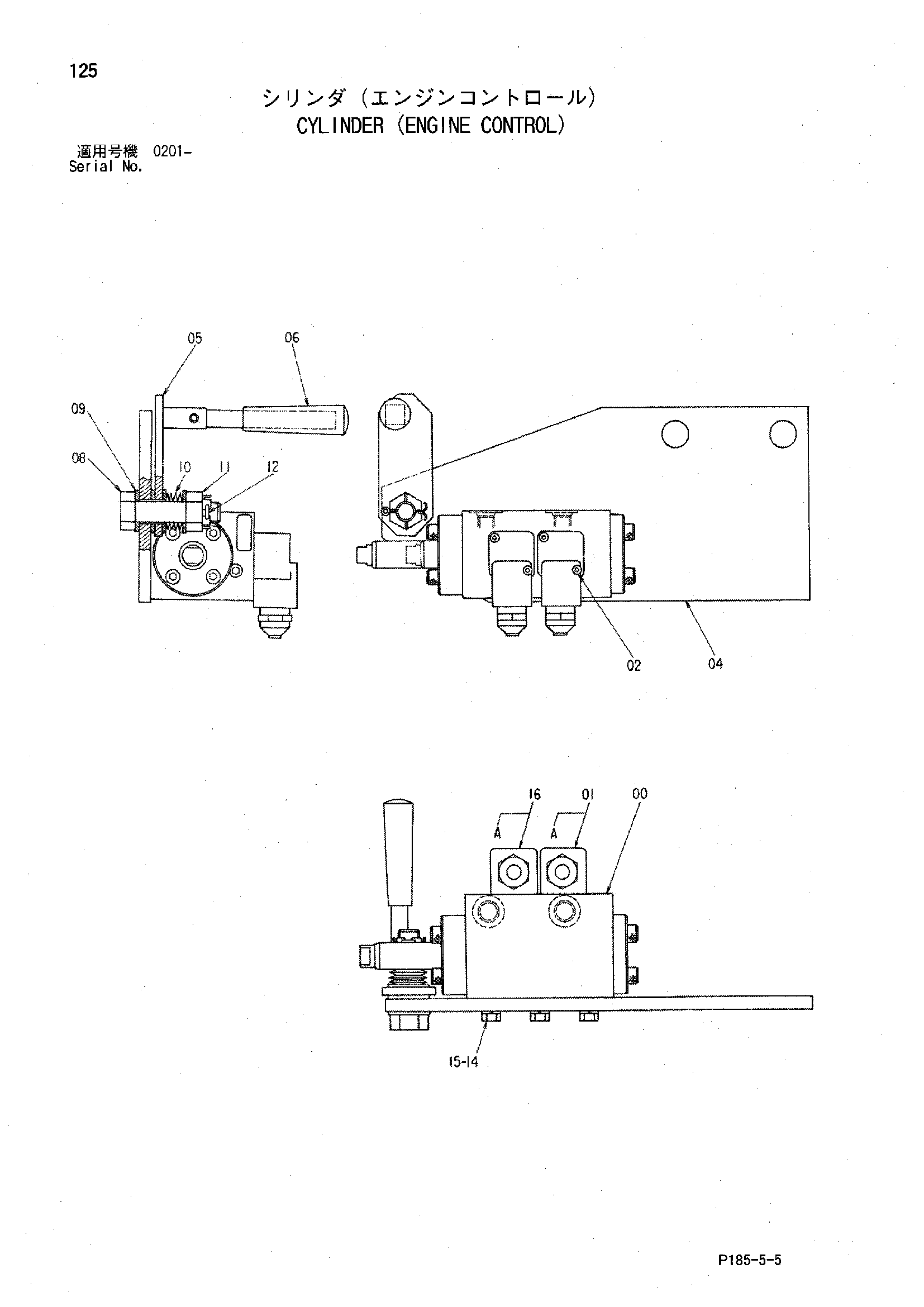

Заводская схема «Гидроцилиндр (управление двигателем)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069497 | Гидроцилиндр | 2 | |
| 00 | 9089350 замена: 9121714 | Гидроцилиндр | 1 |
| 00 | 9121714 | Гидроцилиндр | 1 |
| 01 | 4144862 | Электромагнитный клапан | 1 |
| 01 | 4286173 | Электромагнитный клапан | 1 |
| 01A | 4309501 | Уплотнительное кольцо | 2 |
| 02 | M340436 | Болт с внутренним шестигранником | 4 |
| 04 | 4193277 | Кронштейн | 1 |
| 05 | 9727266 | Рычаг | 1 |
| 06 | 4122424 | Рукоятка | 1 |
| 08 | 4184859 | Болт | 1 |
| 09 | A590118 | Шайба | 4 |
| 10 | 4186798 | Тарельчатая пружина | 8 |
| 11 | M641821 | Корончатая гайка | 1 |
| 12 | A764036 | Шплинт | 1 |
| 14 | J900825 | Болт | 6 |
| 15 | A590908 | Пружинная шайба | 6 |
| 16 | 4144862 | Электромагнитный клапан | 1 |
| 16 | 4286172 | Электромагнитный клапан | 1 |
| 16A | 4309501 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
