Глушитель — HITACHI EX3500

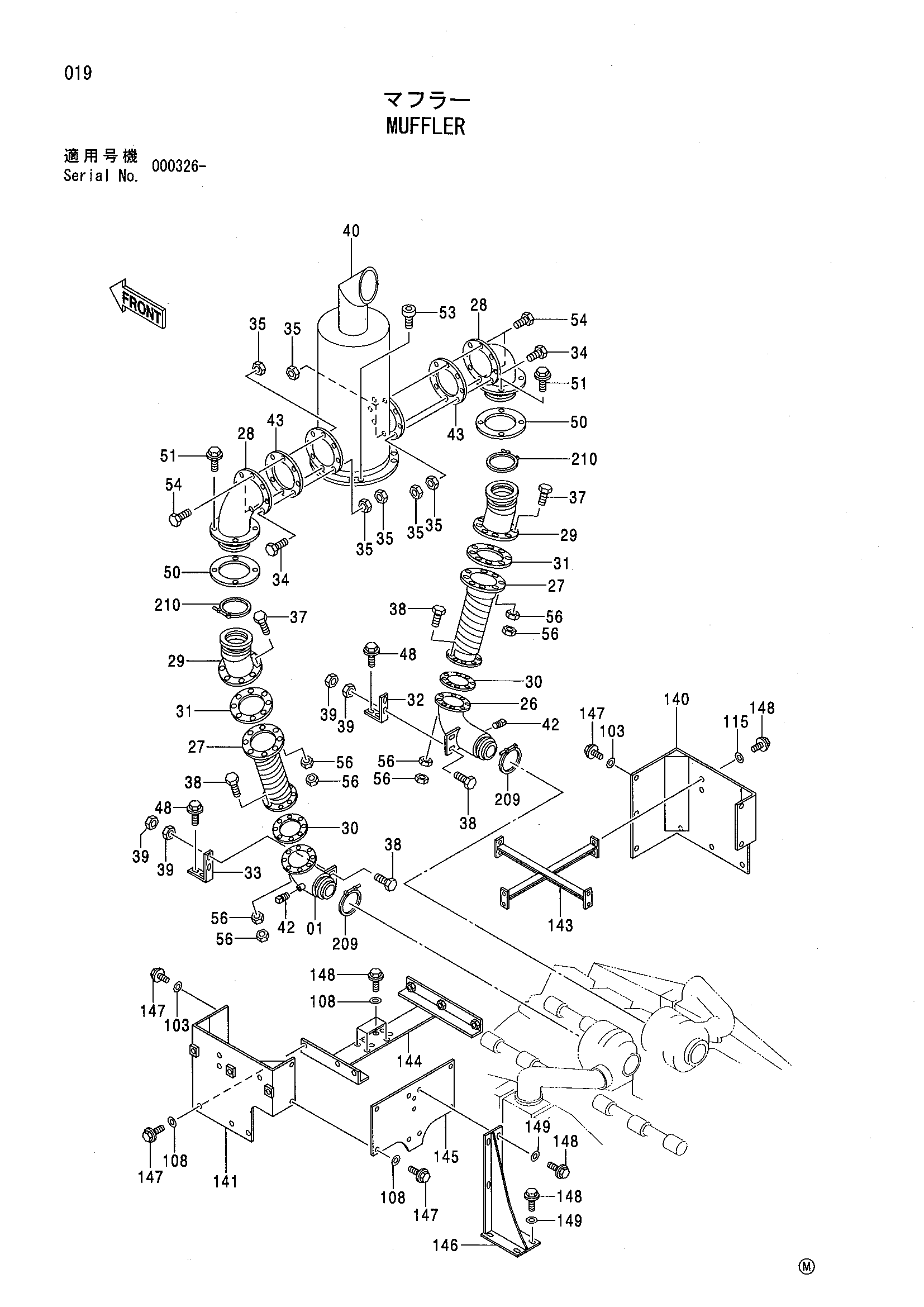

Заводская схема «Глушитель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031912 | Трубка | 1 |
| 26 | 7031913 | Трубка | 1 |
| 27 | 4348850 | Трубка | 2 |
| 28 | 8066490 | Трубка | 2 |
| 29 | 8066491 | Трубка | 2 |
| 30 | 4348847 | Прокладка | 2 |
| 31 | 4348845 | Прокладка | 2 |
| 32 | 4372067 | Кронштейн | 1 |
| 33 | 4372068 | Кронштейн | 1 |
| 34 | J901450 | Болт | 12 |
| 35 | M520014 | Гайка | 28 |
| 37 | J901045 | Болт | 16 |
| 38 | J901040 | Болт | 20 |
| 39 | M520010 | Гайка | 8 |
| 40 | 4371535 | Глушитель | 1 |
| 42 | 94-2022 | Пробка | 2 |
| 43 | 4371670 | Прокладка | 2 |
| 48 | J021030 | Болт с шайбой | 4 |
| 50 | 4372160 | Прокладка | 2 |
| 51 | J021230 | Болт с шайбой | 8 |
| 53 | M341436 | Болт с внутренним шестигранником | 8 |
| 54 | J901440 | Болт | 4 |
| 56 | M520010 | Гайка | 64 |
| 56 | J950010 | Гайка | 64 |
| 103 | J217083 | Шайба | 6 |
| 108 | J217083 | Шайба | 14 |
| 115 | J217083 | Шайба | 8 |
| 140 | 7035022 | Крышка | 1 |
| 141 | 7035021 | Крышка | 1 |
| 143 | 8073140 | Кронштейн | 1 |
| 144 | 8066581 | Кронштейн | 1 |
| 145 | 8073077 | Крышка | 1 |
| 146 | 8073130 | Кронштейн | 1 |
| 147 | J011025 | Болт с шайбой | 16 |
| 148 | J011030 | Болт с шайбой | 20 |
| 149 | J217083 | Шайба | 8 |
| 209 | 4085071 | Лента | 2 |
| 210 | 4372190 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
