Гидроцилиндр ковша — HITACHI EX3500

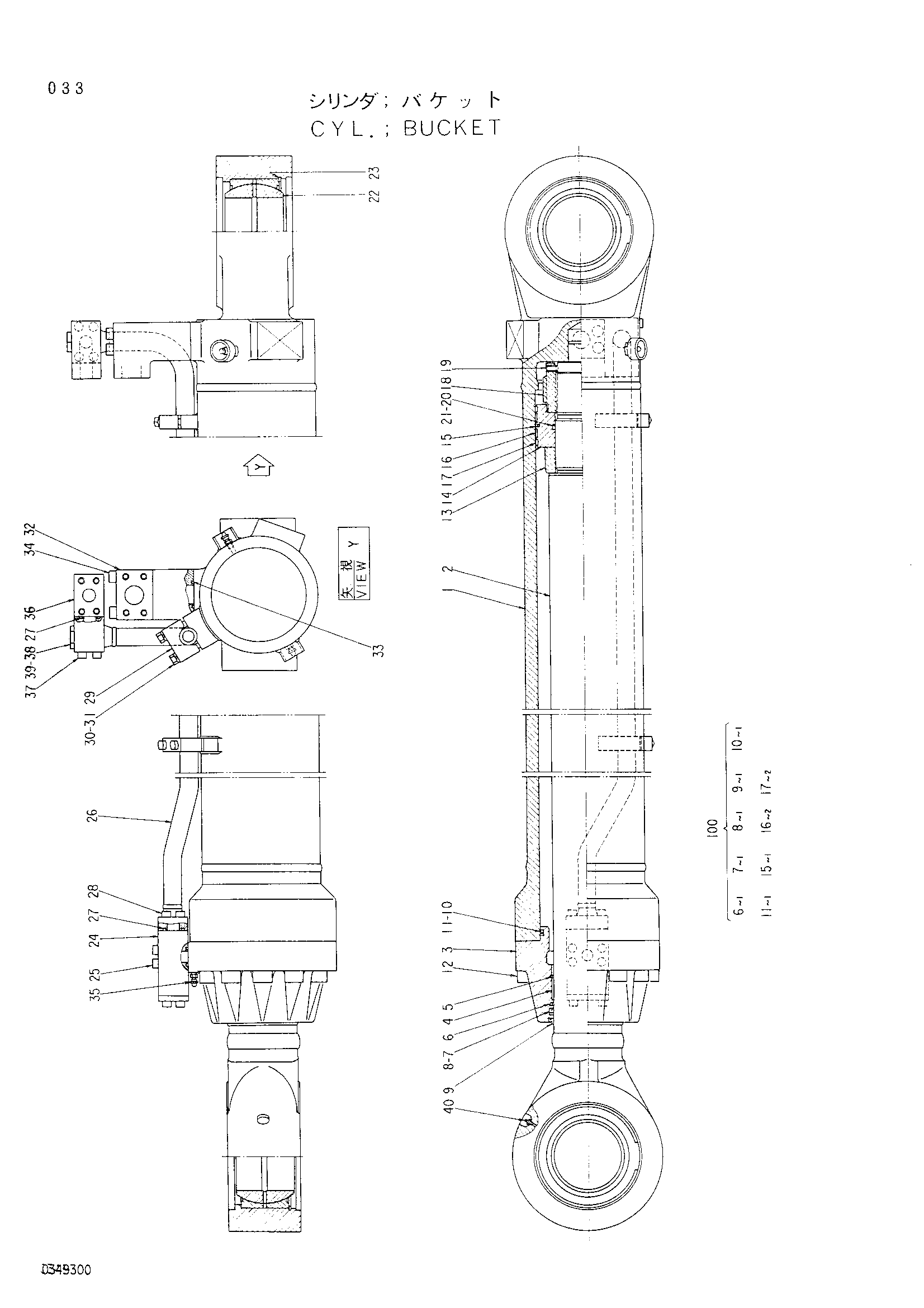

Заводская схема «Гидроцилиндр ковша» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4226804	Гидроцилиндр ковша	1
1	0349301	Труба гидроцилиндра	1
2	0349302	Шток поршня	1
3	0349303	Головка гидроцилиндра	1
4	0336404	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336405	Уплотнительное кольцо	1
7	0336406	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	0336408	Грязесъёмное кольцо	1
10	4123508	Уплотнительное кольцо	1
11	0257510	Опорное кольцо	1
12	0257511	Болт с внутренним шестигранником	10
13	0349304	Амортизирующий подшипник	1
14	0339706	Поршень	1
15	4199560	Уплотнительное кольцо	1
16	0339707	Кольцо	2
17	4199809	Кольцо	2
18	0339708	Гайка	1
19	0339709	Установочный винт	1
20	0339710	Уплотнительное кольцо	1
21	0339711	Опорное кольцо	2
22	0336306	Подшипник. спхерикал	2
23	0336307	Стопорное кольцо	2
24	0349305	Клапан замедленного возврата	1
25	M341600	Болт с внутренним шестигранником	4
26	0349306	Трубка	1
27	4123444	Уплотнительное кольцо	2
28	4104495	Болт с внутренним шестигранником	4
29	0242729	Держатель	2
30	0259110	Болт	4
31	0259112	Пружинная шайба	4
32	0339714	Соединение	1
33	0317224	Уплотнительное кольцо	1
34	0339715	Болт с внутренним шестигранником	4
35	0237418	Бреедер воздушный	3
36	0349307	Соединение	1
37	0191916	Болт с внутренним шестигранником	4
38	0349308	Пробка	1
39	0336419	Уплотнительное кольцо	1
40	J75481	Штуцер	1
100	4240175	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
