Крыло (левый) — HITACHI EX3500

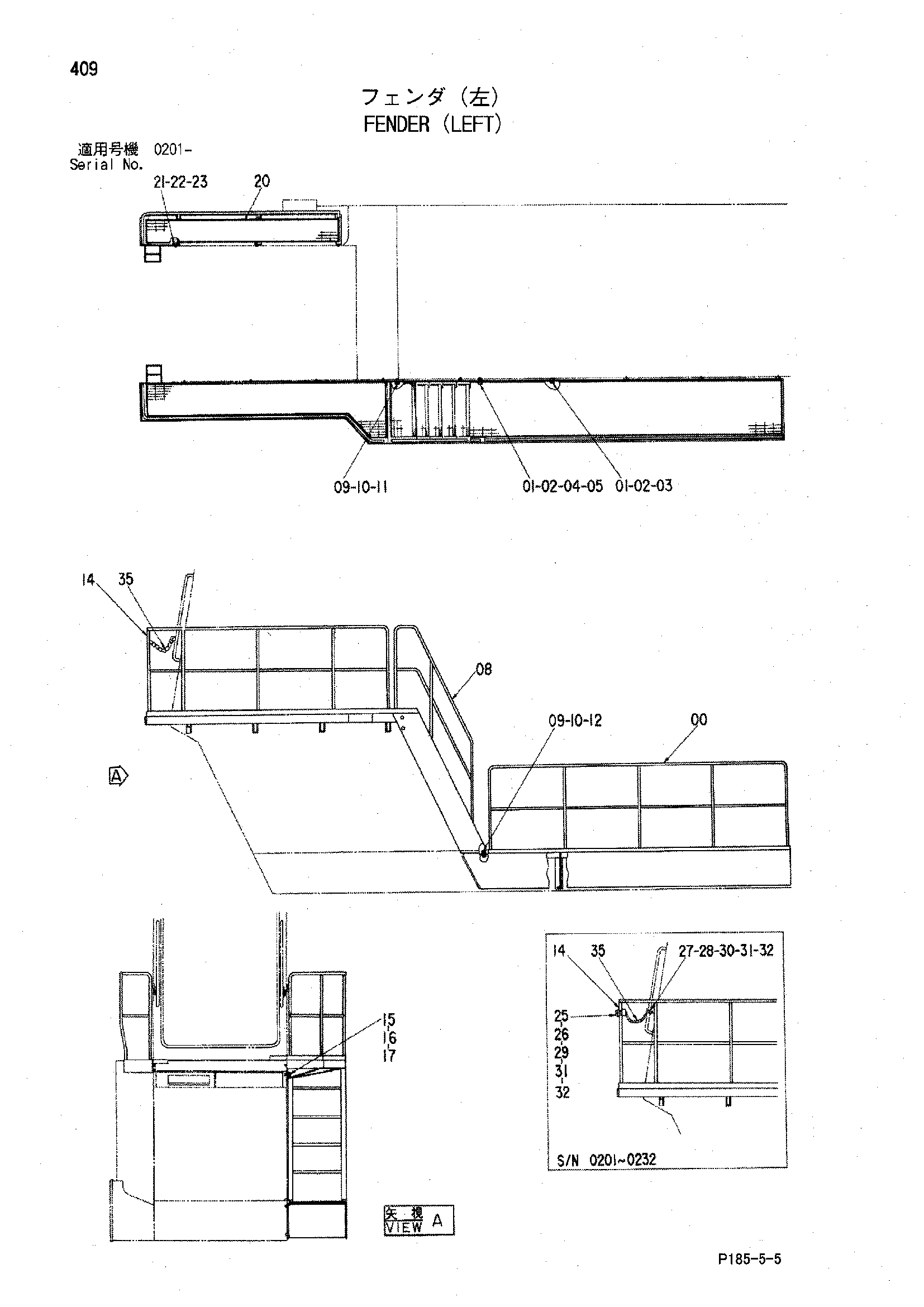

Заводская схема «Крыло (левый)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6008043 | Ступень | 1 |
| 01 | 4086891 | Шайба | 12 |
| 02 | A590912 | Пружинная шайба | 12 |
| 03 | J901225 | Болт | 10 |
| 04 | J901230 | Болт | 2 |
| 05 | J950012 | Гайка | 2 |
| 08 | 6008026 | Ступень | 1 |
| 09 | 4086891 | Шайба | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | J901225 | Болт | 2 |
| 12 | J901230 | Болт | 2 |
| 14 | 6008027 | Ступень | 1 |
| 15 | 4086891 | Шайба | 8 |
| 16 | A590912 | Пружинная шайба | 8 |
| 17 | J901225 | Болт | 8 |
| 20 | 6007944 | Ступень | 1 |
| 21 | 4086891 | Шайба | 6 |
| 22 | A590912 | Пружинная шайба | 6 |
| 23 | J901225 | Болт | 6 |
| 25 | 4115827 | Хомут | 2 |
| 26 | 9727859 | Хомут | 2 |
| 27 | 4203394 | Хомут | 2 |
| 28 | 9727860 | Хомут | 2 |
| 29 | J900865 | Болт | 8 |
| 30 | J900855 | Болт | 4 |
| 31 | A590908 | Пружинная шайба | 12 |
| 32 | 4030364 | U-образная гайка | 12 |
| 35 | 4203718 | Цепь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
