Электрооборудование (3) — HITACHI EX3500

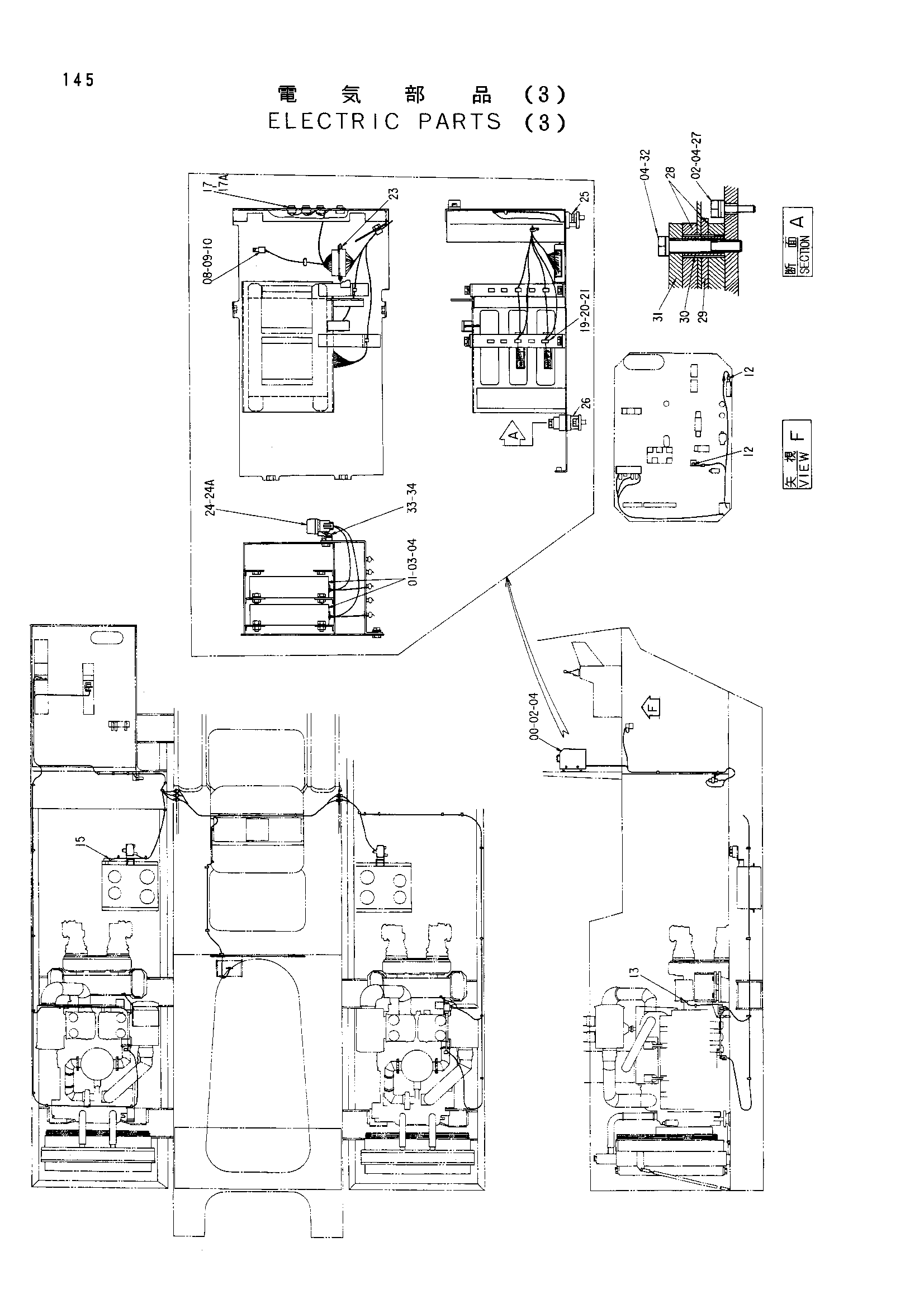

Заводская схема «Электрооборудование (3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189565 | Короб | 1 |
| 00 | 4217512 замена: 4252661 | Короб | 1 |
| 00 | 4217512 замена: 4253414 | Короб | 1 |
| 00 | 4252661 | Короб | 1 |
| 01 | 4203437 замена: 4249599 | Контроллер | 2 |
| 01 | 4249599 | Контроллер | 2 |
| 02 | J901030 | Болт | 4 |
| 02 | J901055 | Болт | 5 |
| 03 | J901016 | Болт | 8 |
| 04 | A590910 | Пружинная шайба | 13 |
| 04 | A590910 | Пружинная шайба | 16 |
| 08 | 4189566 | Реле | 1 |
| 09 | J900612 | Болт | 1 |
| 10 | A590906 | Пружинная шайба | 1 |
| 12 | 4172566 | Датчик давления | 2 |
| 13 | 4182171 | Датчик | 2 |
| 15 | 4166465 | Выключатель термостатический | 1 |
| 15 | 4189568 | Выключатель термостатический | 1 |
| 17 | 4201049 замена: 4253414 | Выключатель | 3 |
| 17 | 4201049 замена: 4253480 | Выключатель | 3 |
| 17 | 4201049 замена: 4253481 | Выключатель | 3 |
| 17 | 4253414 | Выключатель тумблер | 3 |
| 17A | 4253415 | Колпачок резиновый | 1 |
| 19 | 4196829 | Направляющая лента | 10 |
| 20 | M430610 | Винт | 10 |
| 21 | 4055311 | Зажим | 10 |
| 23 | M430410 | Винт | 2 |
| 24 | 4276138 | Короб предохранитель | 1 |
| 24A | 4249690 | Предохранитель (1A) | 1 |
| 25 | 4208769 | Пластина | 1 |
| 26 | 4208770 | Пластина | 1 |
| 27 | A590110 | Плоская шайба | 4 |
| 28 | 4208771 | Резиновая подушка | 4 |
| 29 | 4208772 | Пластина | 2 |
| 30 | 4208773 | Проставка | 4 |
| 31 | 4208774 | Пластина | 2 |
| 32 | J901070 | Болт | 4 |
| 33 | M430610 | Винт | 1 |
| 34 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
