Топливные трубопроводы (а-хеавй масляный) — HITACHI EX3500

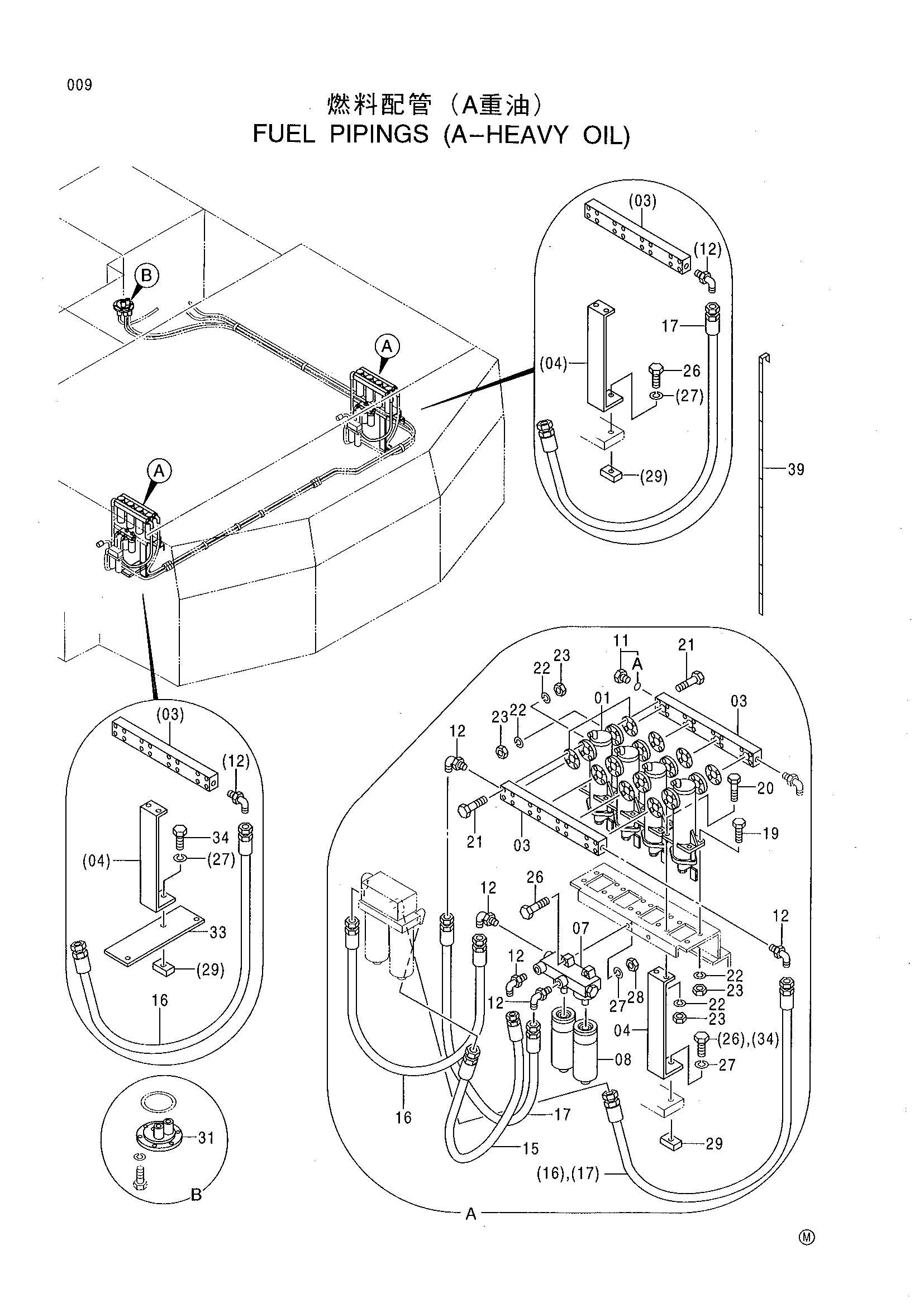

Заводская схема «Топливные трубопроводы (а-хеавй масляный)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4380402 | Сепаратор | 8 |
| 03 | 2026936 | Коллектор | 4 |
| 04 | 9732642 | Опора | 4 |
| 07 | 4230110 | Адаптер | 2 |
| 08 | 4202934 | Топливный фильтр | 4 |
| 11 | 4174550 | Пробка | 2 |
| 11A | 4510188 | Уплотнительное кольцо | 1 |
| 12 | 4230111 | Угловой штуцер | 12 |
| 15 | 4371382 | Шланг | 2 |
| 16 | 4338486 | Шланг | 3 |
| 17 | 4371381 | Шланг | 3 |
| 19 | J901035 | Болт | 24 |
| 20 | J901040 | Болт | 8 |
| 21 | J901075 | Болт | 64 |
| 22 | A590910 | Пружинная шайба | 96 |
| 23 | J950010 | Гайка | 96 |
| 26 | J901255 | Болт | 7 |
| 27 | A590912 | Пружинная шайба | 8 |
| 28 | J950012 | Гайка | 4 |
| 29 | 4155443 | Седло винта | 4 |
| 31 | 8043195 | Крышка | 1 |
| 33 | 4371297 | Пластина | 1 |
| 34 | J901230 | Болт | 1 |
| 39 | 2040976 | Указатель уровня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
