Погрузчик ковш 18.0 (плоский нижний) — HITACHI EX3500

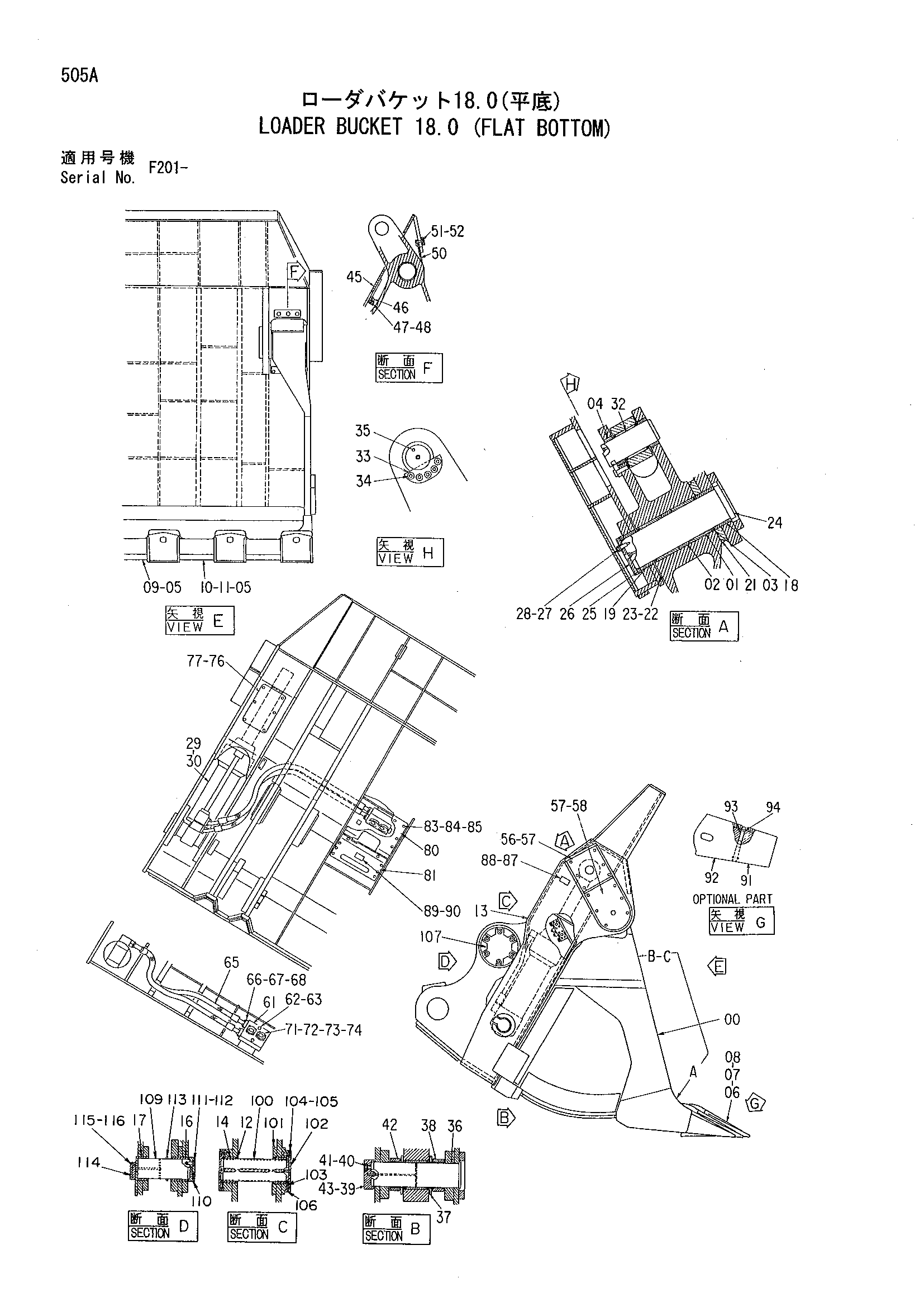

Заводская схема «Погрузчик ковш 18.0 (плоский нижний)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9140163	Ковш погрузчик 18.0	1
00	5004510	Ковш передний	1
00A	4187861	LIP	1
00B	0000493	Рукоять R	1
00C	0000494	Рукоять L	1
01	4193396	Втулка	4
02	4194049	Проставка	2
03	4175470	Пылезащитное уплотнение	4
04	4193455	Втулка	4
05	4214987	Резиновый фиксатор	10
06	4187862	Коронка зуба	6
07	4187863	Золотник	6
08	4187864	Ведге	6
08	4202527	Ведге	6
09	4193009	Кожух	1
10	4193010	Схроуд R	2
11	4193011	Схроуд L	2
12	4194029	Пылезащитное уплотнение	4
13	5004509	Ковш задний	1
14	4201152	Втулка	4
16	4193451	Втулка	2
17	4193452	Втулка	2
18	4193453	Втулка	2
19	4193454	Втулка	2
21	4182053	Уплотнительное кольцо	2
22	4194047	Регулировочная шайба 2.3	4
23	4194048	Регулировочная шайба 1.6	4
24	8036666	Палец	2
25	4194032	Проставка	2
26	4194031	Пластина	2
27	J901650	Болт	6
28	A590916	Пружинная шайба	6
29	4306629 замена: 4483339	Гидроцилиндр. разгрузка(левый)	1
29	4483339	Гидроцилиндр. разгрузка(левый)	1
30	4306630 замена: 4488340	Гидроцилиндр. разгрузка(правый)	1
30	4483340	Гидроцилиндр. разгрузка(правый)	1
32	3071554 замена: 3080694	Палец	2
32	3080694	Палец	2
33	4365828	Стопорная пластина	2
34	M342765	Болт с внутренним шестигранником	10
35	94-2010	Пробка	2
36	8038666	Палец	2
37	4194033	Проставка	4
38	4194034	Проставка	2
39	3038017	Ограничитель	2
40	J901635	Болт	6
41	A590916	Пружинная шайба	6
42	4195348	Проставка	2
43	4506416	Уплотнительное кольцо	2
45	4339314	Резиновая прокладка	2
46	4194035	Пластина	2
47	J901230	Болт	6
48	A590412	Шайба тонгуед	6
50	9742948	Резиновая прокладка	2
51	J901670	Болт	6
52	A590916	Пружинная шайба	6
56	8061713	Крышка	2
57	J011225	Болт с шайбой	24
58	4345132	Крышка	2
61	4193942	Коллектор	1
62	J901601	Болт	2
63	A590916	Пружинная шайба	2
65	4193801	Шланг	4
66	4508805	Уплотнительное кольцо	8
67	4089703	Разъёмный фланец	16
68	M341450	Болт с внутренним шестигранником	32
71	4204849	Крышка	2
72	4510169	Уплотнительное кольцо	2
73	4075854	Разъёмный фланец	4
74	M341656	Болт с внутренним шестигранником	8
76	8040087	Крышка	2
77	J011230	Болт с шайбой	12
80	7017465	Крышка	1
81	2023099	Крышка	1
83	J901440	Болт	16
84	J217084	Шайба	16
85	A590914	Пружинная шайба	16
87	4209534	Информационная табличка	1
88	M492564	Приводной винт	4
89	3071626	Информационная табличка	1
90	M492964	Приводной винт	4
91	4241719	Коронка зуба	6
92	4241720	Адаптер	6
93	4241721	Палец	12
94	4241722	Кольцо	12
100	3036478	Палец	2
101	4194028	Уплотнительное кольцо	2
102	3036468	Крышка	4
103	A811280	Уплотнительное кольцо	4
104	J912055	Болт	24
105	A590920	Пружинная шайба	24
106	94-2011	Пробка	2
107	494465	Колпачок	8
109	8036665	Палец	2
110	4194042 замена: 4393392	Ограничитель	2
110	4393392	Ограничитель	2
111	J912460	Болт	8
112	A590924	Пружинная шайба	8
113	4195377	Пластина	2
114	4195686	Крышка	2
115	J901025	Болт	10
116	A590910	Пружинная шайба	10
