Напорный трубопроводы (5) <поворот: правый> — HITACHI EX3500

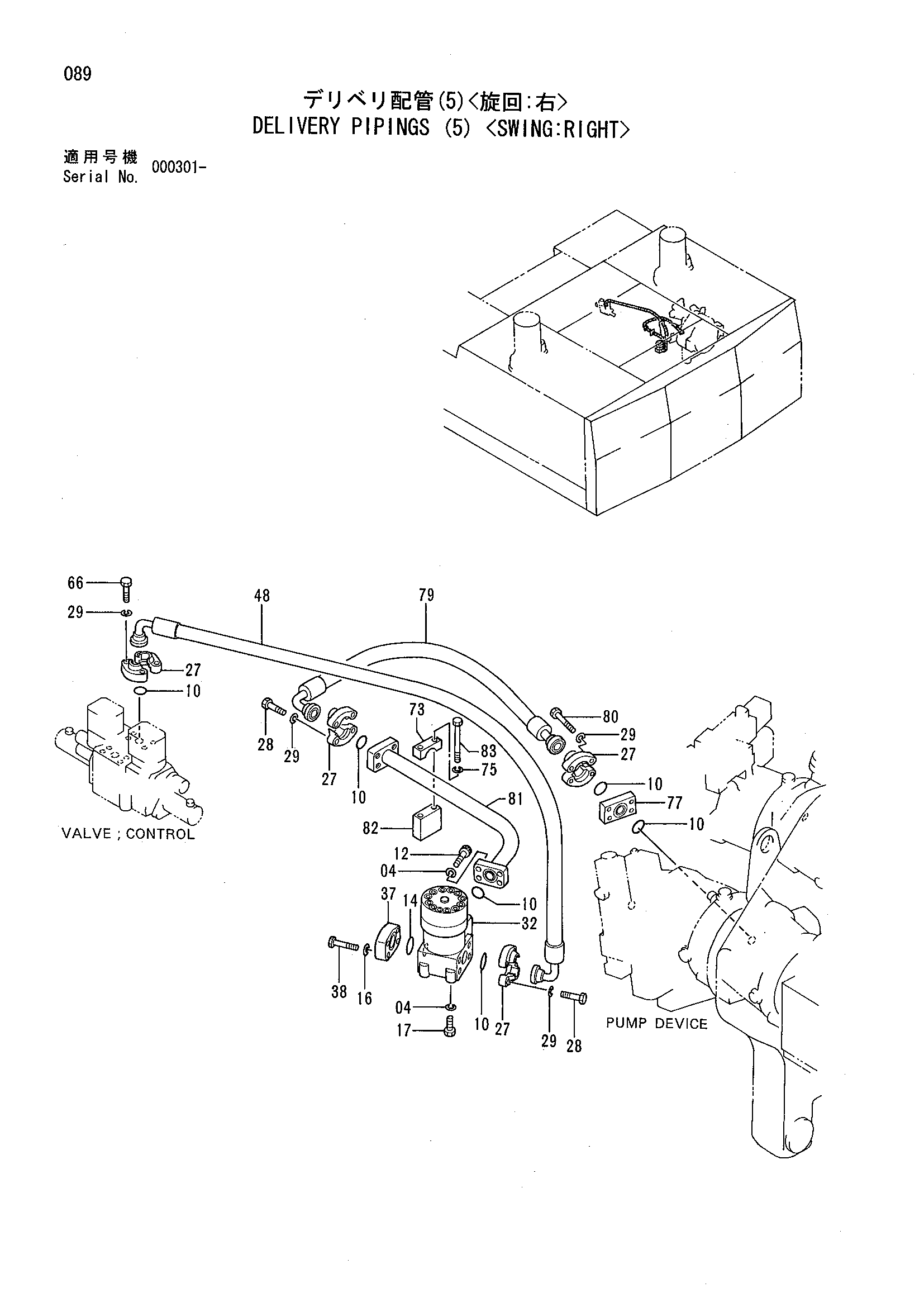

Заводская схема «Напорный трубопроводы (5) <поворот: правый>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A590916 | Пружинная шайба | 8 |
| 10 | 4292384 | Уплотнительное кольцо | 6 |
| 12 | M341650 | Болт с внутренним шестигранником | 4 |
| 14 | 4292385 | Уплотнительное кольцо | 1 |
| 16 | A590920 | Пружинная шайба | 4 |
| 17 | J901645 | Болт | 4 |
| 27 | 4075854 | Разъёмный фланец | 8 |
| 28 | J901655 | Болт | 8 |
| 29 | A590916 | Пружинная шайба | 16 |
| 32 | 9091859 | Сетчатый фильтр | 1 |
| 37 | 3031029 | Крышка | 1 |
| 38 | J912075 | Болт | 4 |
| 48 | 4347819 | Шланг | 1 |
| 66 | J901655 | Болт | 4 |
| 73 | 4058368 | Хомут трубки | 1 |
| 75 | A590912 | Пружинная шайба | 2 |
| 77 | 3071981 | Проставка | 1 |
| 79 | 4295667 | Шланг | 1 |
| 80 | J901695 | Болт | 4 |
| 81 | 8057266 | Трубка | 1 |
| 82 | 4194260 | Проставка | 1 |
| 83 | J901212 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
