Пилотные гидролинии (3-5) — HITACHI EX3500

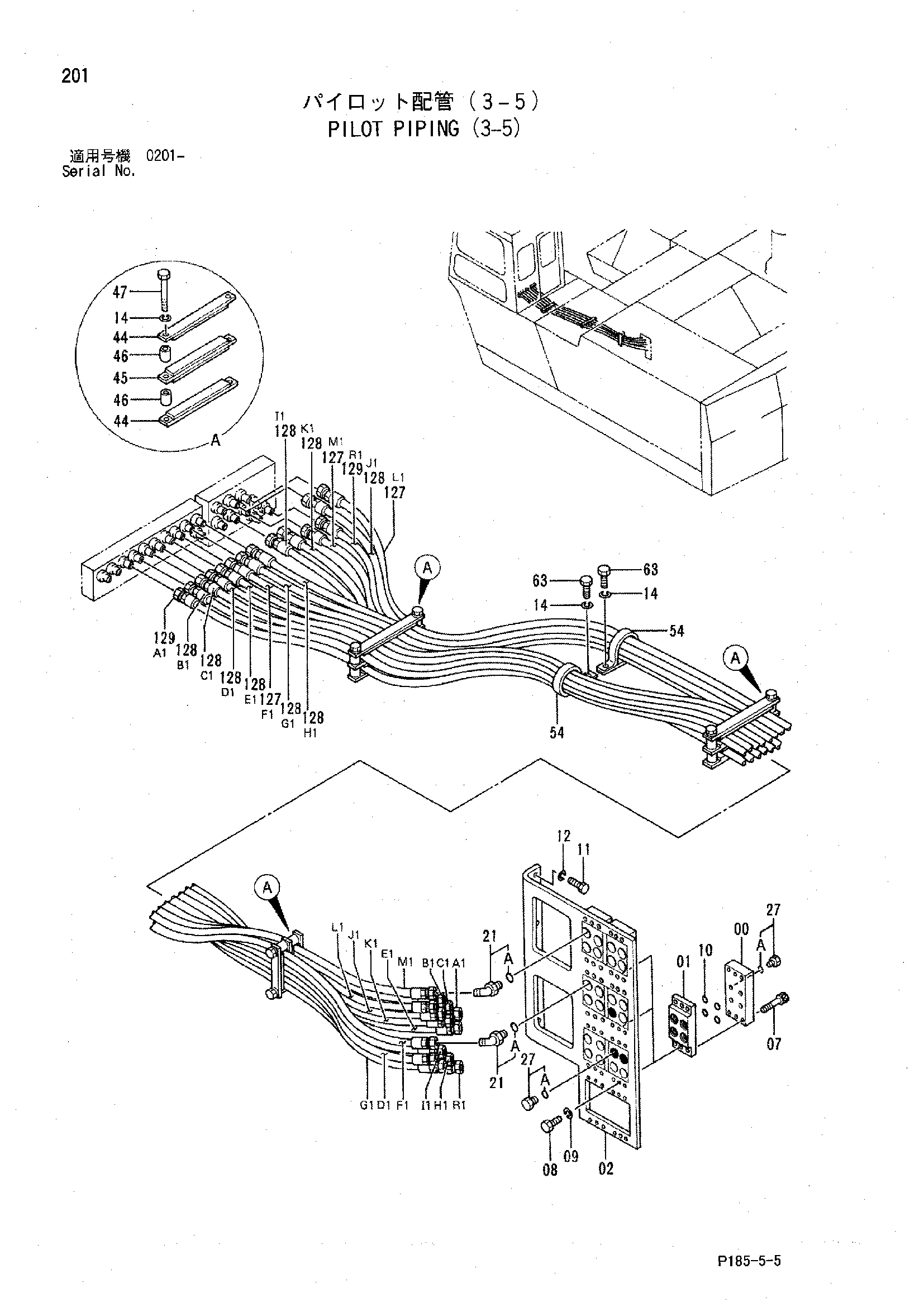

Заводская схема «Пилотные гидролинии (3-5)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3036446 | Коллектор | 6 |
| 01 | 3036448 | Коллектор | 6 |
| 02 | 2024557 | Кронштейн | 1 |
| 07 | M341250 | Болт | 24 |
| 08 | J900830 | Болт | 12 |
| 09 | A590908 | Пружинная шайба | 12 |
| 10 | 4509180 | Уплотнительное кольцо | 24 |
| 11 | J901230 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 14 | A590910 | Пружинная шайба | 8 |
| 21 | 4095133 | Угловой штуцер | 14 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4092534 | Пробка | 6 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4198619 | Хомут | 6 |
| 45 | 4198620 | Хомут | 3 |
| 46 | 4198621 | Трубка | 12 |
| 47 | J901085 | Болт | 6 |
| 54 | 4204136 | Зажим | 2 |
| 63 | J901016 | Болт | 2 |
| 127 | 4204102 | Шланг | 3 |
| 128 | 4118275 | Шланг | 9 |
| 129 | 4204103 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
