Пилотный трубопроводы (4-4) — HITACHI EX3500

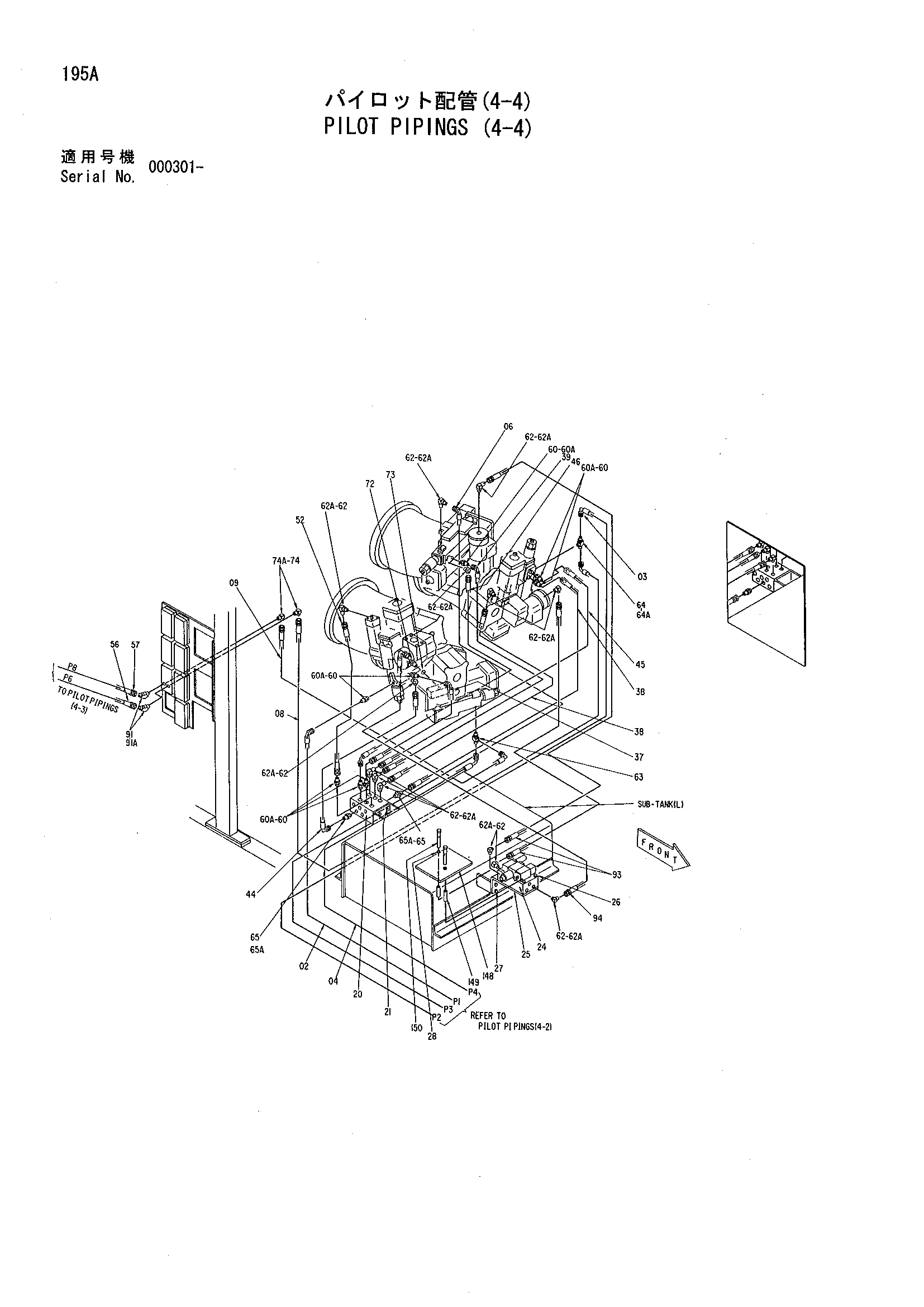

Заводская схема «Пилотный трубопроводы (4-4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4193835 | Шланг | 1 |
| 03 | 4207977 | Шланг | 1 |
| 04 | 4193834 | Шланг | 1 |
| 06 | 4207978 | Шланг | 1 |
| 08 | 4204148 | Шланг | 1 |
| 09 | 4204147 | Шланг | 1 |
| 20 | 2027967 | Коллектор | 1 |
| 21 | J011025 | Болт с шайбой | 4 |
| 24 | 4319938 | Клапан | 1 |
| 25 | 3037222 | Кронштейн | 1 |
| 26 | J011075 | Болт с шайбой | 2 |
| 27 | J011035 | Болт с шайбой | 4 |
| 28 | A590910 | Пружинная шайба | 2 |
| 37 | 4204139 | Шланг | 1 |
| 38 | 4158045 | Шланг | 2 |
| 39 | 4187304 | Шланг | 1 |
| 44 | 4197717 | Шланг | 1 |
| 45 | 4089584 | Шланг | 1 |
| 46 | 4204154 | Шланг | 1 |
| 52 | 4142627 | Шланг | 1 |
| 56 | 4197720 | Шланг | 1 |
| 57 | 4136911 | Шланг | 1 |
| 60 | 4042030 | Адаптер | 8 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4112300 | Угловой штуцер | 13 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4187557 | Штуцер трубки | 1 |
| 64 | 4155847 | Штуцер | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4180350 | Адаптер | 2 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4130561 | Адаптер | 1 |
| 73 | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4169594 | Угловой штуцер | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 91 | 4095133 | Угловой штуцер | 2 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 93 | 4196286 | Шланг | 2 |
| 94 | 4196285 | Шланг | 1 |
| 148 | 4198891 | Крышка | 1 |
| 149 | 4198892 | Проставка | 2 |
| 150 | J901011 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
