Дренажный трубопроводы — HITACHI EX3500

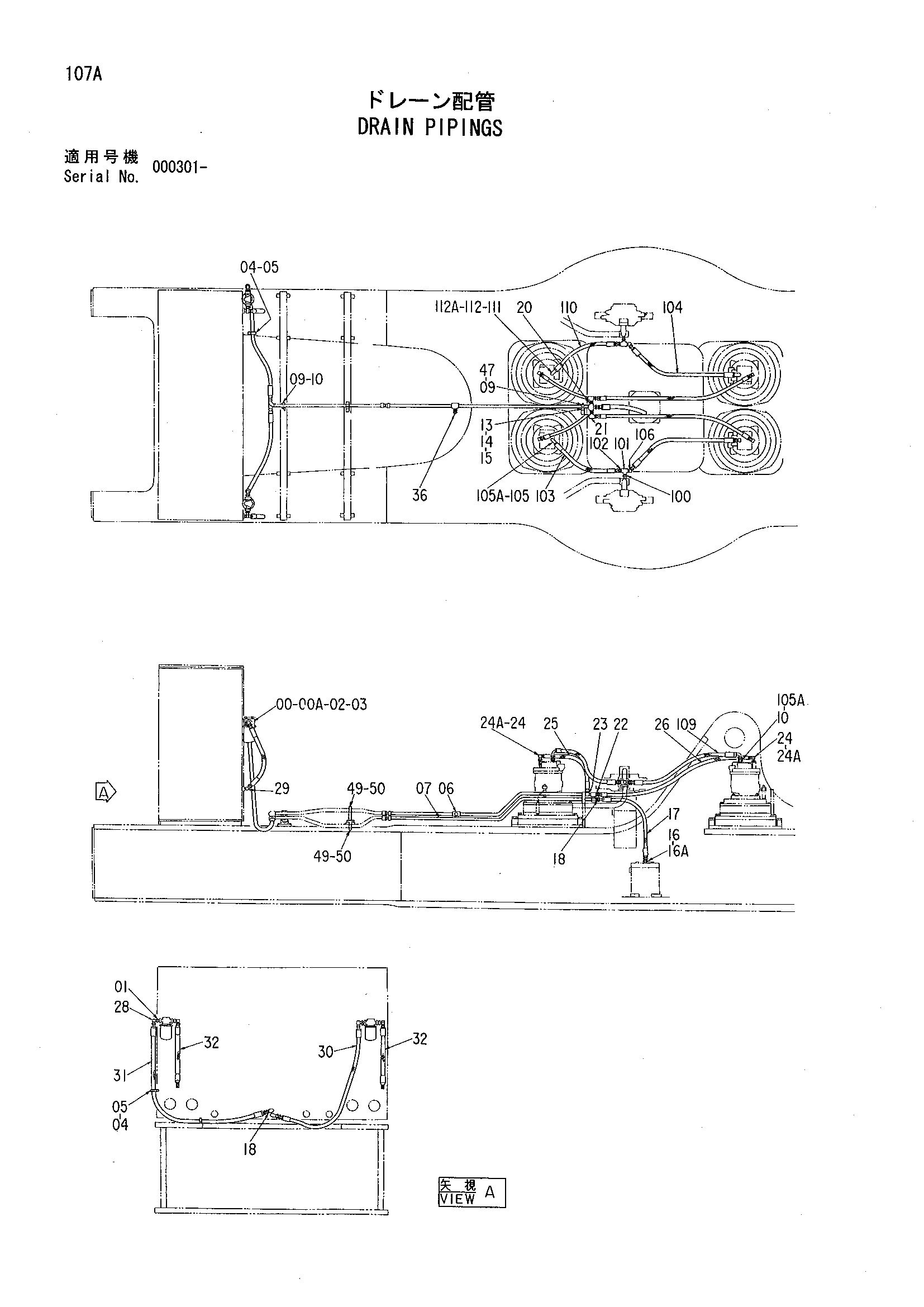

Заводская схема «Дренажный трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4185283 | Фильтр | 2 |
| 00A | 4205684 | Картридж | 1 |
| 01 | 94-1605 | Втулка | 4 |
| 02 | J011235 | Болт с шайбой | 6 |
| 04 | 4190291 | Зажим | 2 |
| 05 | J011016 | Болт с шайбой | 2 |
| 06 | 8036597 | Трубка | 1 |
| 07 | 8036598 | Трубка | 1 |
| 09 | 4053599 | Хомут трубки | 2 |
| 10 | J021065 | Болт с шайбой | 1 |
| 13 | 3037291 | Кронштейн | 1 |
| 14 | J901232 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | 4042034 | Адаптер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4157932 | Шланг | 1 |
| 18 | 94-1305 | Адаптер | 3 |
| 20 | 94-1704 | Адаптер | 2 |
| 21 | 94-0663 | Тройник | 1 |
| 22 | 94-1304 | Адаптер | 2 |
| 23 | 94-1404 | Угловой штуцер | 2 |
| 24 | 4065118 | Угловой штуцер | 4 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4123861 | Шланг | 2 |
| 26 | 4157690 | Шланг | 2 |
| 28 | 94-1405 | Угловой штуцер | 4 |
| 29 | 94-1505 | Угловой штуцер | 2 |
| 30 | 4157942 | Шланг | 1 |
| 31 | 4192085 | Шланг | 1 |
| 32 | 4133484 | Шланг | 2 |
| 36 | 94-2014 | Пробка | 1 |
| 47 | J011265 | Болт с шайбой | 1 |
| 49 | 4053598 | Хомут трубки | 2 |
| 50 | J021265 | Болт с шайбой | 2 |
| 100 | 94-1705 | Адаптер | 2 |
| 101 | 94-0664 | Тройник | 2 |
| 102 | 94-1305 | Адаптер | 2 |
| 103 | 4192074 | Шланг | 1 |
| 104 | 4192075 | Шланг | 1 |
| 105 | 4042034 | Адаптер | 3 |
| 105A | 4506429 | Уплотнительное кольцо | 1 |
| 106 | 94-1505 | Угловой штуцер | 2 |
| 109 | 4192075 | Шланг | 1 |
| 110 | 4242428 | Шланг | 1 |
| 111 | 4102104 | Угловой штуцер | 1 |
| 112 | 4204973 | Адаптер | 1 |
| 112A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
