Трубка — HITACHI EX3500

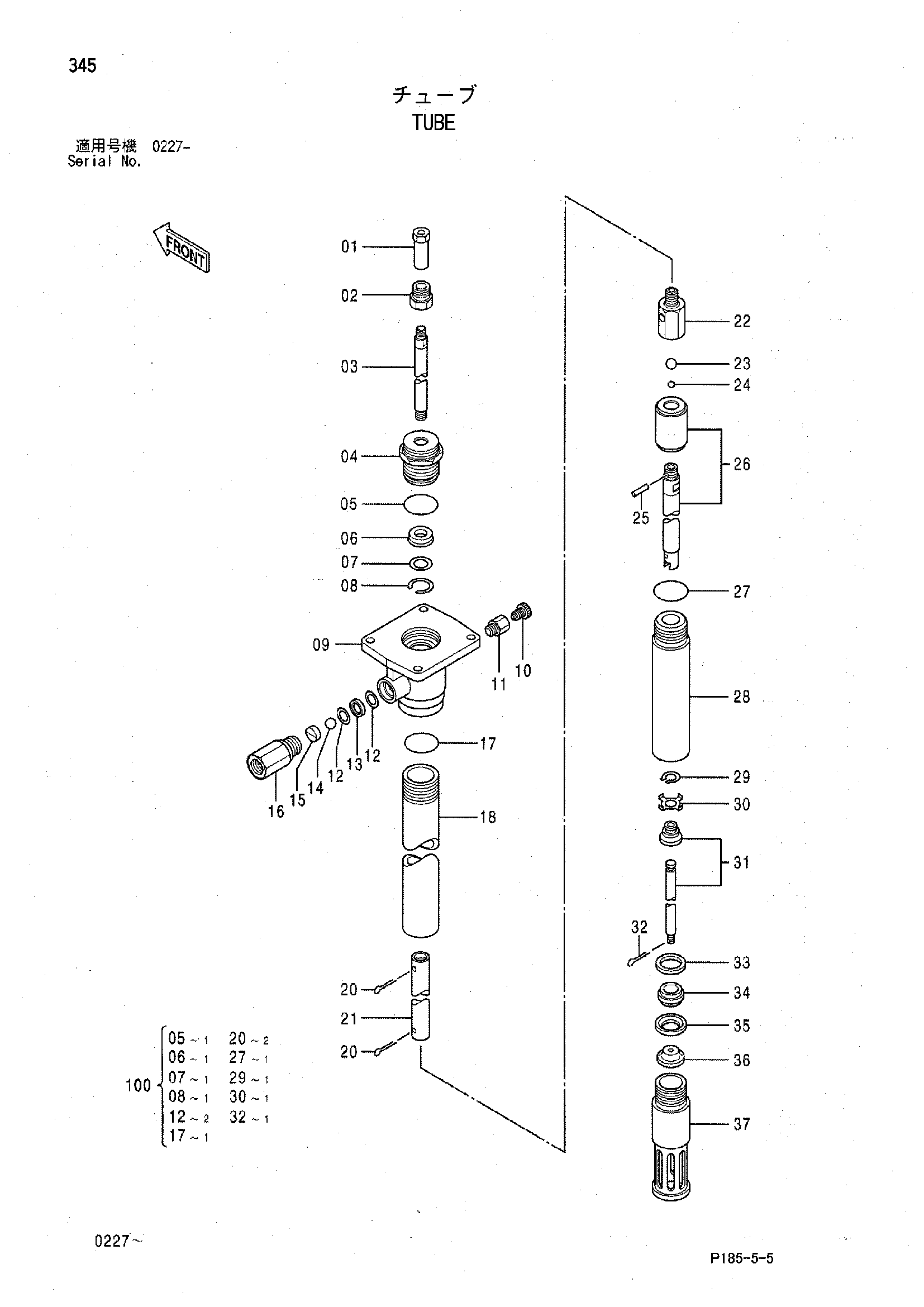

Заводская схема «Трубка» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4346170 | Трубка | 1 | |
| 01 | 4346178 | Болт | 1 |
| 02 | 4346179 | Гайка | 1 |
| 03 | 4346180 | Поршень | 1 |
| 04 | 4346181 | Гайка | 1 |
| 05 | 4346388 | Уплотнительное кольцо | 1 |
| 06 | 4346389 | Манжета | 1 |
| 07 | 4346390 | Шайба | 1 |
| 08 | 4346391 | Стопорное кольцо | 1 |
| 09 | 4346392 | Корпус | 1 |
| 10 | 4346261 | Пробка | 1 |
| 11 | 4346262 | Адаптер | 1 |
| 12 | 4346393 | Прокладка | 2 |
| 13 | 4346267 | Сиденье | 1 |
| 14 | 4346266 | Шарик | 1 |
| 15 | 4346265 | Ограничитель | 1 |
| 16 | 4346264 | Корпус | 1 |
| 17 | 4346394 | Уплотнительное кольцо | 1 |
| 18 | 4346395 | Трубка | 1 |
| 20 | 4346396 | Палец | 2 |
| 21 | 4346397 | Шток | 1 |
| 22 | 4346273 | Адаптер | 1 |
| 23 | 4346274 | Шарик | 1 |
| 24 | 4346276 | Шарик | 1 |
| 25 | 4346275 | Палец | 1 |
| 26 | 4346398 | Втулка | 1 |
| 27 | 4346399 | Уплотнительное кольцо | 1 |
| 28 | 4346400 | Трубка | 1 |
| 29 | 4346401 | Стопорное кольцо | 1 |
| 30 | 4346402 | Шайба | 1 |
| 31 | 4346403 | Втулка | 1 |
| 32 | 4346404 | Палец | 1 |
| 33 | 4346286 | Фиксатор | 1 |
| 34 | 4346287 | Ограничитель | 1 |
| 35 | 4346288 | Сиденье | 1 |
| 36 | 4346281 | Гайка | 1 |
| 37 | 4346405 | Трубка | 1 |
| 100 | 4346173 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
