Крыло (высокая кабина) — HITACHI EX3500

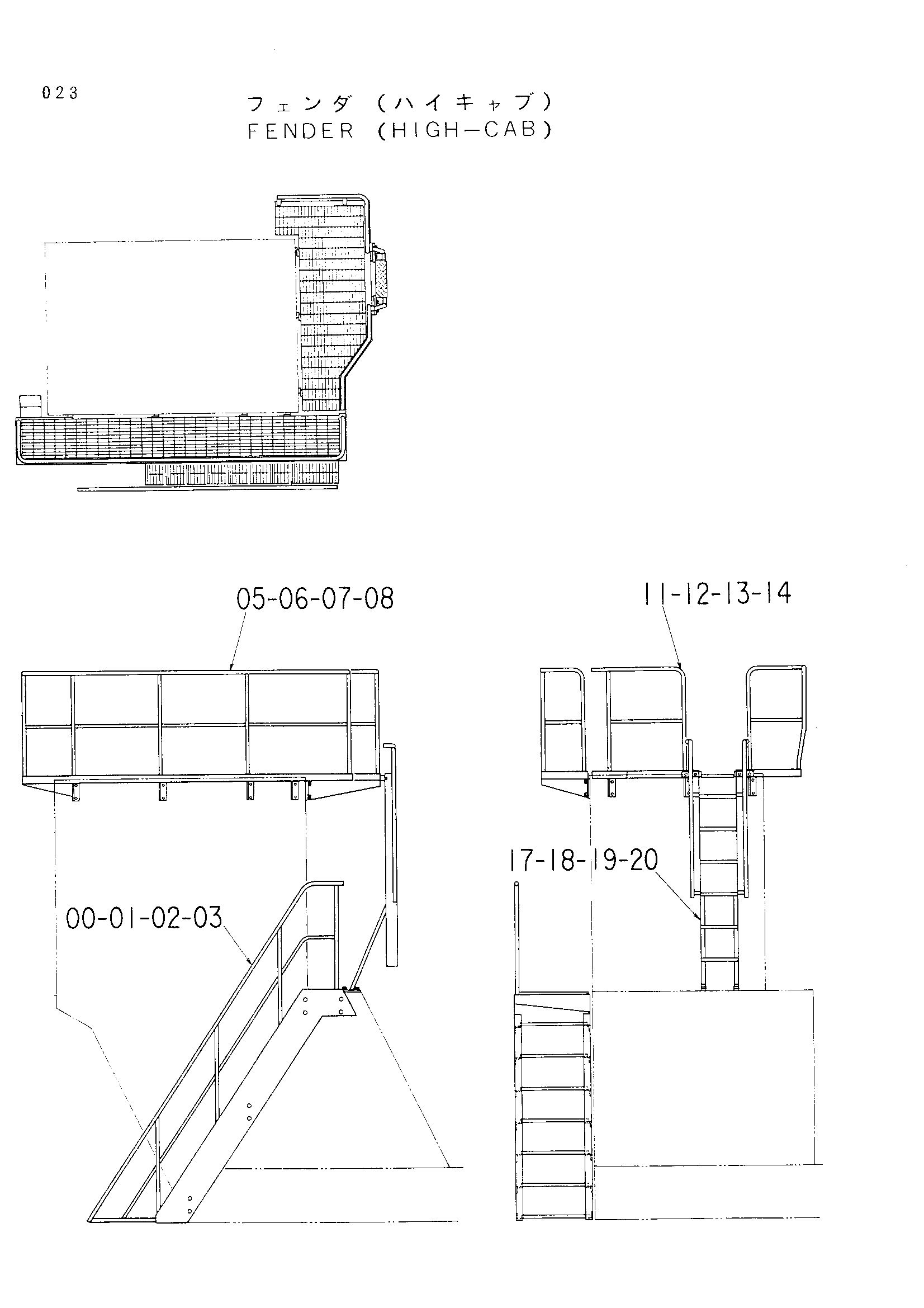

Заводская схема «Крыло (высокая кабина)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6010390 | Ступень | 1 |
| 01 | 4086891 | Шайба | 8 |
| 02 | A590912 | Пружинная шайба | 8 |
| 03 | J901225 | Болт | 8 |
| 05 | 6010245 | Ступень | 1 |
| 06 | 4086891 | Шайба | 8 |
| 07 | A590912 | Пружинная шайба | 8 |
| 08 | J901225 | Болт | 8 |
| 11 | 6010246 | Ступень | 1 |
| 12 | 4086891 | Шайба | 6 |
| 13 | A590912 | Пружинная шайба | 6 |
| 14 | J901225 | Болт | 6 |
| 17 | 6010398 | Ступень | 1 |
| 18 | 4086891 | Шайба | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | J901225 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
