Кондиционер блок (1/3) — HITACHI EX3500

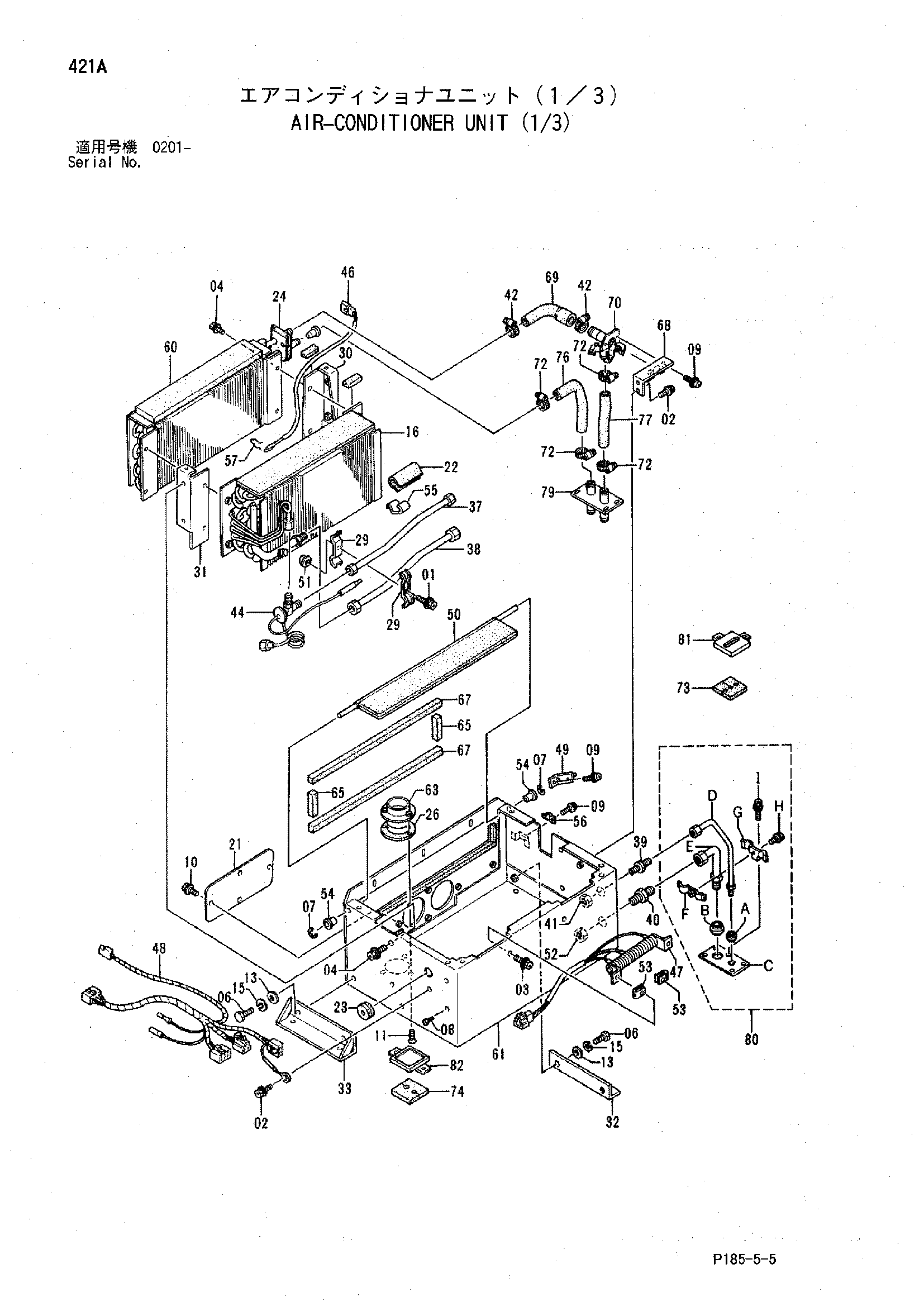

Заводская схема «Кондиционер блок (1/3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4313868 | Болт | 1 |
| 02 | 4313869 | Болт | 3 |
| 03 | 4313870 | Болт | 2 |
| 04 | 4313871 | Болт | 8 |
| 06 | M111020 | Болт | 4 |
| 07 | 4146370 | Стопорное кольцо | 2 |
| 08 | 4313880 | Винт | 2 |
| 09 | J460408 | Винт | 4 |
| 10 | J460512 | Винт | 10 |
| 11 | M470510 | Винт | 3 |
| 13 | A590110 | Плоская шайба | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | 4241632 | Евапоратор | 1 |
| 16 | 4351343 | Евапоратор | 1 |
| 21 | 4294271 | Корпус | 1 |
| 22 | 4241638 | Резиновая прокладка | 1 |
| 23 | 4241639 | Резиновая втулка | 1 |
| 24 | 4241640 | Резиновая втулка | 1 |
| 26 | 4241637 | Манжета | 1 |
| 27 | 4294272 | Манжета | 2 |
| 28 | 4294273 | Манжета | 1 |
| 29 | 4241642 | Хомут | 2 |
| 30 | 4294274 | Кронштейн | 1 |
| 31 | 4294275 | Кронштейн | 1 |
| 32 | 4294276 | Кронштейн | 1 |
| 33 | 4294277 | Кронштейн | 1 |
| 37 | 4294279 | Трубка | 1 |
| 37 | 4351344 | Трубка | 1 |
| 38 | 4294280 | Трубка | 1 |
| 38 | 4351345 | Трубка | 1 |
| 39 | 4294281 | Унион | 1 |
| 39 | 4351346 | Унион | 1 |
| 40 | 4241652 | Унион | 1 |
| 40 | 4351347 | Унион | 1 |
| 41 | 4241653 | Гайка | 1 |
| 41 | 4351348 | Гайка | 1 |
| 42 | 4241650 | Хомут шланга | 2 |
| 44 | 4241654 | Клапан | 1 |
| 44 | 4351349 | Клапан | 1 |
| 46 | 4241655 | Датчик | 1 |
| 47 | 4241656 | Резистор | 1 |
| 48 | 4241657 | Жгут проводов | 1 |
| 49 | 4241658 | Рычаг | 1 |
| 50 | 4241659 | Амортизатор | 1 |
| 51 | 4294282 | Гайка | 1 |
| 52 | 4241660 | Гайка | 1 |
| 52 | 4351350 | Гайка | 1 |
| 53 | 4241661 | Гайка | 2 |
| 54 | 4241662 | Втулка | 2 |
| 55 | 4241663 | Хомут | 1 |
| 56 | 4241438 | Хомут | 1 |
| 57 | 4241664 | Зажим | 3 |
| 60 | 4294283 | Отопитель | 1 |
| 61 | 4294284 | Корпус | 1 |
| 61 | 4351351 | Корпус | 1 |
| 63 | 4294286 | Фланец | 1 |
| 65 | 4294288 | Манжета | 2 |
| 67 | 4294290 | Манжета | 2 |
| 68 | 4294291 | Кронштейн | 1 |
| 69 | 4241649 | Шланг | 1 |
| 70 | 4239556 | Клапан | 1 |
| 72 | 4241650 | Хомут шланга | 4 |
| 73 | 4294295 | Резиновая прокладка | 1 |
| 74 | 4294296 | Резиновая прокладка | 1 |
| 76 | 4294297 | Шланг | 1 |
| 77 | 4294298 | Шланг | 1 |
| 79 | 4294300 | Кронштейн | 1 |
| 80 | 4294301 | Трубка в сборе | 1 |
| 80A | 4294302 | Резиновая втулка | 1 |
| 80B | 4294303 | Резиновая втулка | 1 |
| 80C | 4294304 | Пластина | 1 |
| 80D | 4294305 | Трубка | 1 |
| 80D | 4351352 | Трубка | 1 |
| 80E | 4294306 | Трубка | 1 |
| 80E | 4351353 | Трубка | 1 |
| 80F | 4294307 | Хомут | 1 |
| 80G | 4294308 | Хомут | 1 |
| 80H | 4313873 | Болт | 1 |
| 80I | J460410 | Болт | 1 |
| 81 | 4294309 | Кронштейн | 1 |
| 82 | 4294310 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
