Датчик (регулятор) — HITACHI EX3500

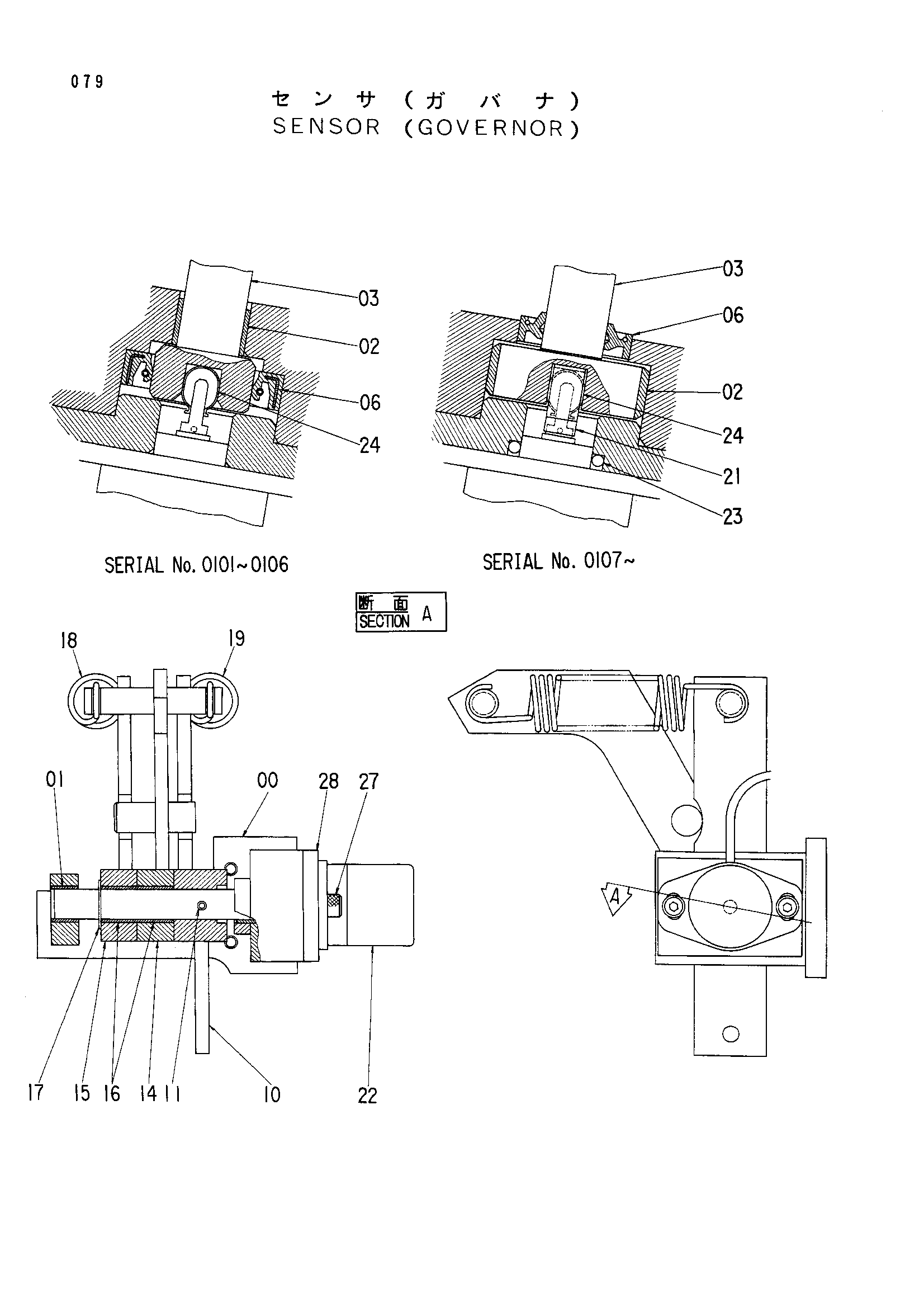

Заводская схема «Датчик (регулятор)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9079514 замена: 9089800 | Датчик (регулятор) | 2 | |
| 9089800 | Датчик (регулятор) | 2 | |
| 00 | 7019197 | Корпус | 1 |
| 00 | 7021467 | Корпус | 1 |
| 01 | 4216355 | Втулка | 1 |
| 02 | 4216355 | Втулка | 1 |
| 02 | 4248383 | Втулка | 1 |
| 03 | 4216356 | Вал | 1 |
| 03 | 4248385 | Вал | 1 |
| 06 | 4116181 | Масляное уплотнение | 1 |
| 06 | 4248384 | Пылезащитное уплотнение | 1 |
| 10 | 8040812 замена: 8046100 | Рычаг | 1 |
| 10 | 8046100 | Рычаг | 1 |
| 11 | 446750 | Пружинный штифт | 1 |
| 14 | 8040814 | Рычаг | 1 |
| 15 | 8040815 | Рычаг | 1 |
| 16 | 4173387 | Втулка | 2 |
| 17 | 949865 | Стопорное кольцо | 1 |
| 18 | 4213148 | Пружина растяжения | 1 |
| 19 | 4213149 | Пружина растяжения | 1 |
| 21 | 4260415 | Зажим | 1 |
| 22 | 4204064 замена: 4249969 | Датчик угла | 1 |
| 22 | 4249969 | Датчик угла | 1 |
| 23 | 954495 | Уплотнительное кольцо | 1 |
| 24 | 4185046 | Пружина | 1 |
| 27 | M340620 | Болт с внутренним шестигранником | 2 |
| 28 | 4216357 | Крышка | 1 |
| 28 | 4248386 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
