Смазка трубопроводы ковш 18.0 (плоский нижний) — HITACHI EX3500

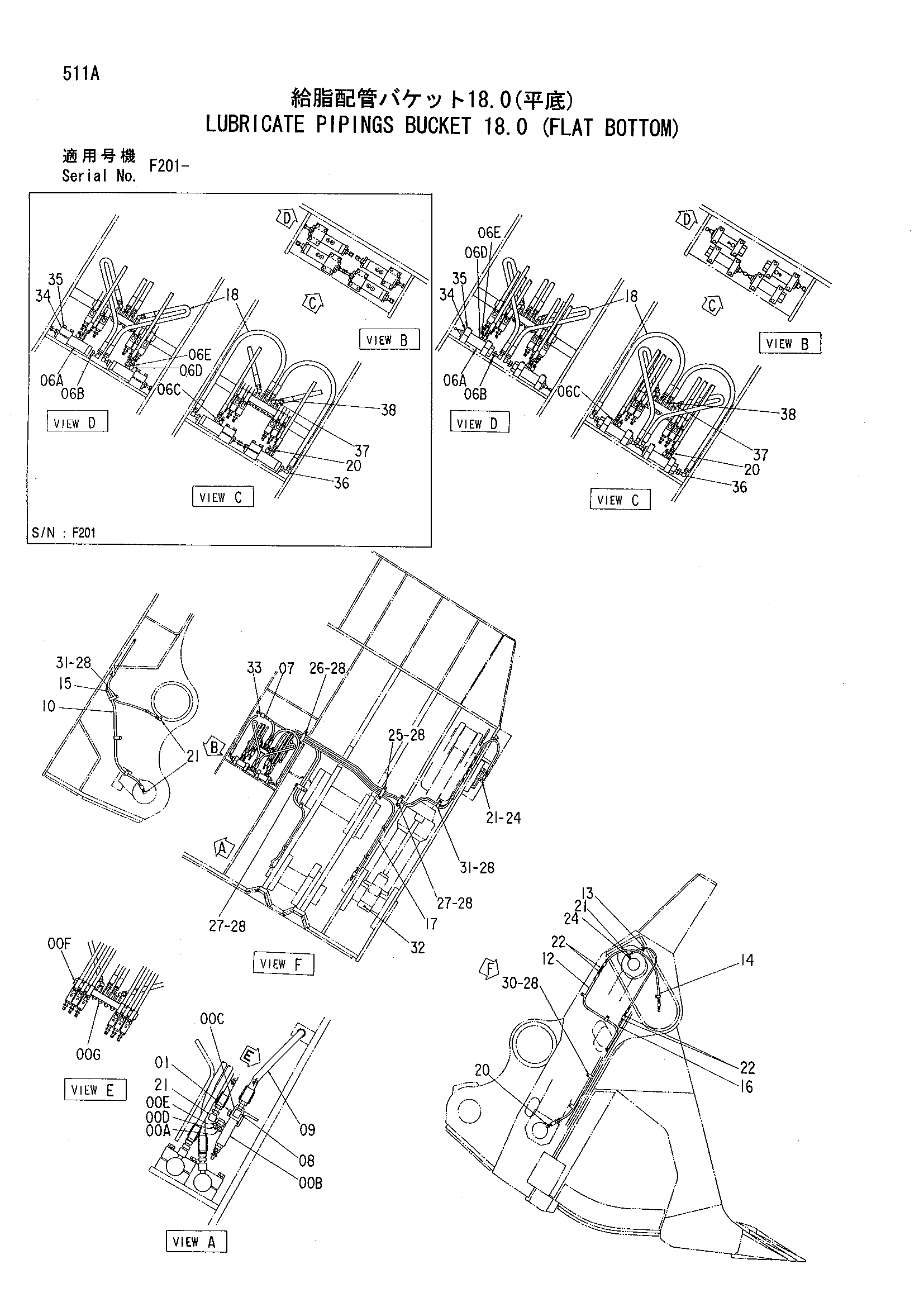

Заводская схема «Смазка трубопроводы ковш 18.0 (плоский нижний)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-G | 4342332 | Клапан | 1 |
| 00A | 4191349 | Адаптер | 6 |
| 00B | 4182051 | Клапан | 6 |
| 00C | 4182048 | Коллектор | 1 |
| 00D | J75481 | Штуцер | 6 |
| 00E | 4253567 | Адаптер | 6 |
| 00F | 94-2012 | Пробка | 1 |
| 00G | 4320469 | Пробка | 4 |
| 01 | J010845 | Болт с шайбой | 4 |
| 06A-E | 4382338 | Клапан | 4 |
| 06A-E | 4382337 | Клапан | 4 |
| 06B | 4320267 | Переходник | 1 |
| 06C | 4320268 | Переходник | 1 |
| 06D | 4191349 | Адаптер | 1 |
| 06E | J75481 | Пресс-маслёнка | 1 |
| 07 | 94-1302 | Адаптер | 1 |
| 08 | 94-1402 | Угловой штуцер | 1 |
| 09 | 4190290 | Шланг | 1 |
| 10 | 4210304 | Шланг | 2 |
| 12 | 4321290 | Шланг | 2 |
| 13 | 4166305 | Шланг | 2 |
| 14 | 4369317 | Шланг | 2 |
| 15 | 4203153 | Шланг | 2 |
| 16 | 4203154 | Шланг | 2 |
| 17 | 4203154 | Шланг | 2 |
| 18 | 4321289 | Шланг | 4 |
| 20 | 94-1301 | Адаптер | 6 |
| 21 | 94-1401 | Угловой штуцер | 14 |
| 22 | 4042030 | Адаптер | 8 |
| 24 | 4015427 | Адаптер | 4 |
| 25 | 4201151 | Хомут | 2 |
| 26 | 4192406 | Хомут | 2 |
| 27 | 4192407 | Хомут | 4 |
| 28 | J011016 | Болт с шайбой | 36 |
| 30 | 4190263 | Зажим | 16 |
| 31 | 4192034 | Зажим | 4 |
| 32 | 94-2011 | Пробка | 2 |
| 33 | 94-1404 | Угловой штуцер | 1 |
| 34 | 4320067 | Хомут | 4 |
| 34 | 4382281 | Хомут | 8 |
| 35 | J011060 | Болт с шайбой | 16 |
| 36 | 94-1402 | Угловой штуцер | 4 |
| 37 | 94-1502 | Угловой штуцер | 2 |
| 38 | 94-1302 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
