Аварийный выключатель — HITACHI EX3500

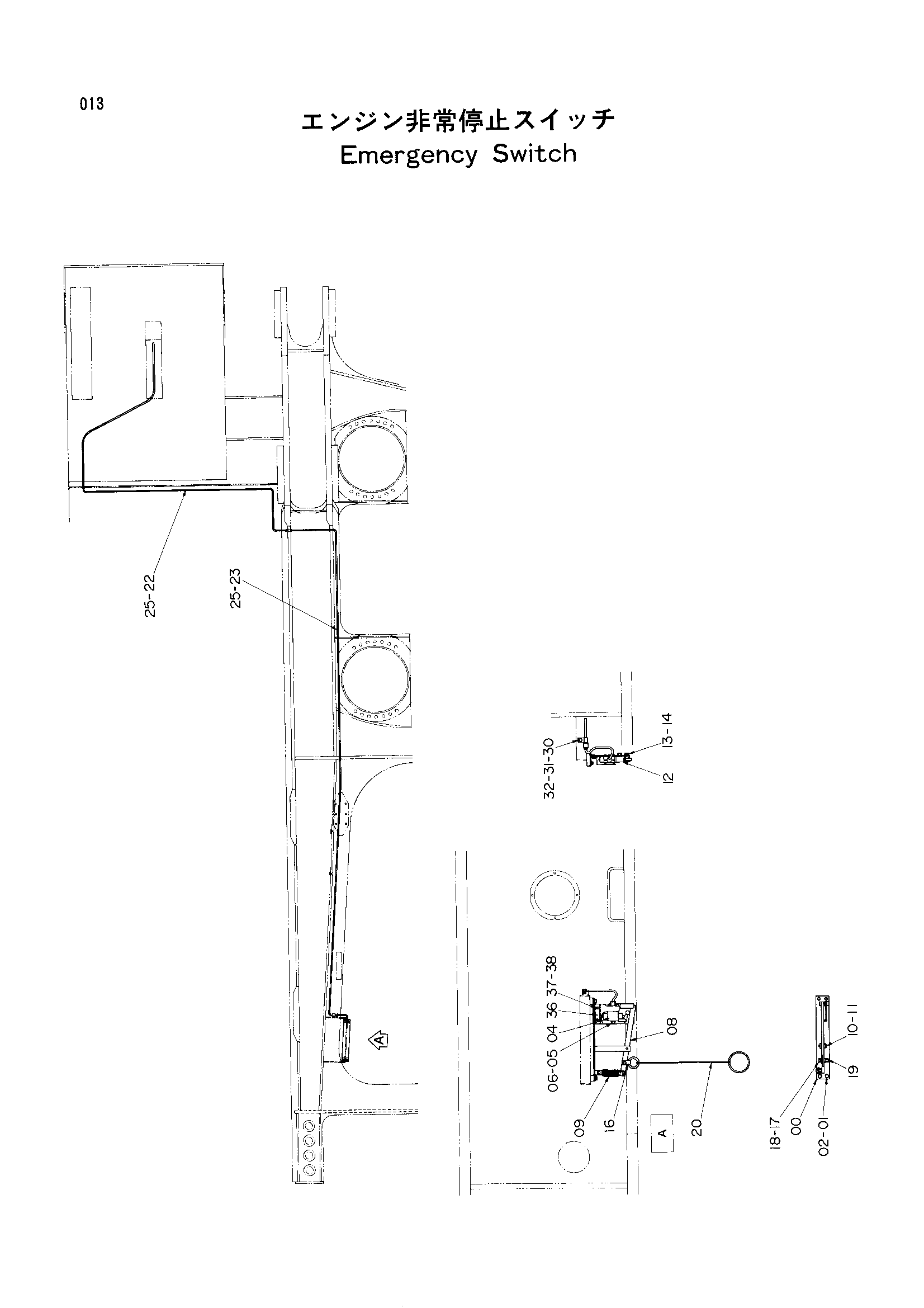

Заводская схема «Аварийный выключатель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052463 | Кронштейн | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 4287134 | Выключатель концевой | 1 |
| 05 | J900625 | Болт | 3 |
| 06 | A590906 | Пружинная шайба | 3 |
| 08 | 9738208 | Штанга | 1 |
| 09 | 4188375 | Пружина растяжения | 1 |
| 10 | A741436 | Палец | 1 |
| 11 | A764020 | Шплинт | 1 |
| 12 | 4287133 | Кронштейн | 1 |
| 13 | J901014 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 16 | 4287132 | Кронштейн | 1 |
| 17 | J901045 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | J950010 | Гайка | 2 |
| 20 | 9738210 | Кольцо | 1 |
| 22 | 3058764 | Жгут проводов | 1 |
| 23 | 3058765 | Жгут проводов | 1 |
| 25 | 4055312 | Ленточный зажим | 20 |
| 30 | 4190271 | Зажим | 1 |
| 31 | J901016 | Болт | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 36 | 4287617 | Крышка | 1 |
| 37 | J900812 | Болт | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
