Пилотные гидролинии (2-4) — HITACHI EX3500

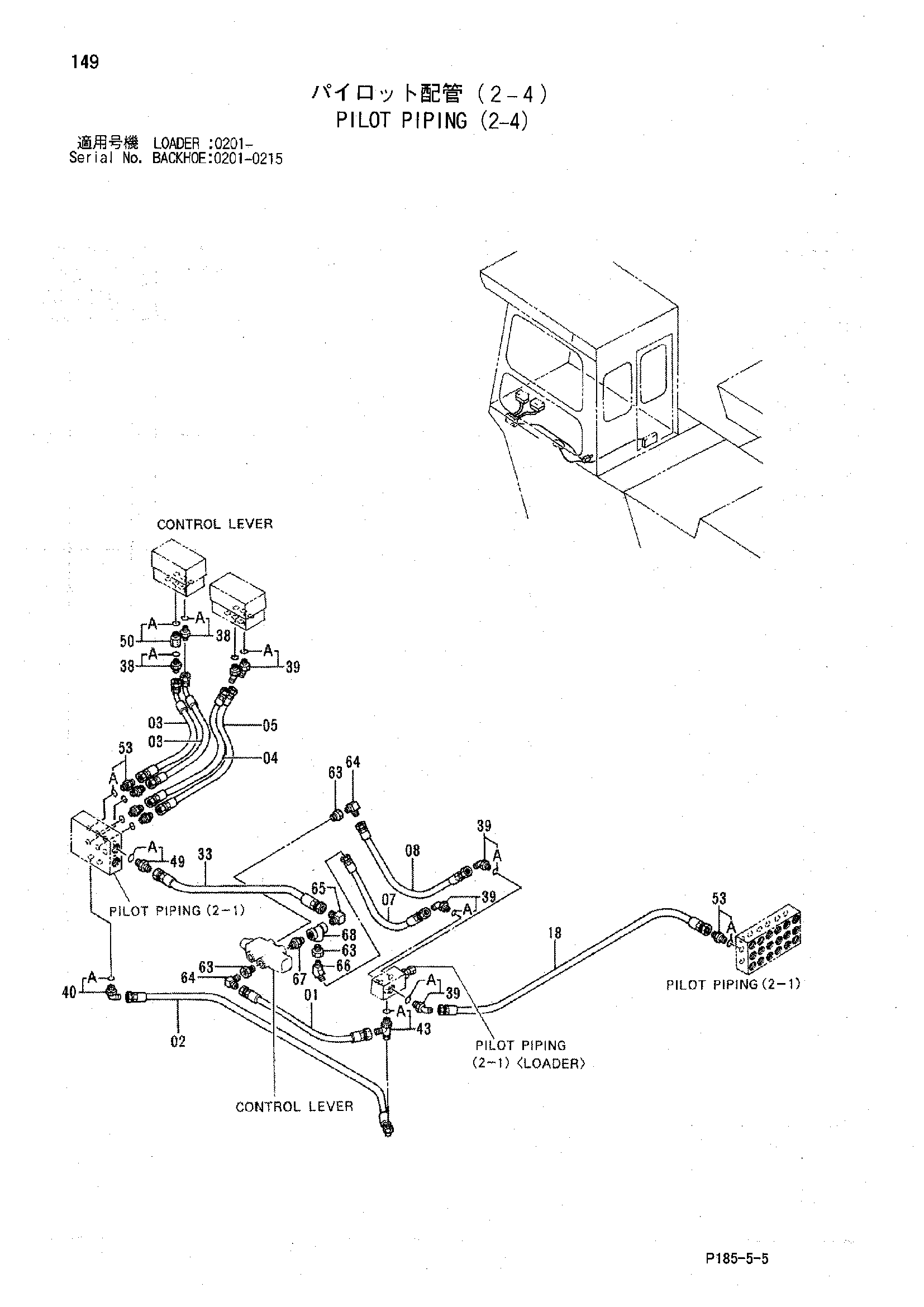

Заводская схема «Пилотные гидролинии (2-4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055144 | Шланг | 1 |
| 02 | 4208463 | Шланг | 1 |
| 03 | 4208499 | Нейлоновый шланг | 2 |
| 04 | 4129746 | Нейлоновый шланг | 1 |
| 05 | 4111501 | Нейлоновый шланг | 1 |
| 07 | 4061873 | Шланг | 1 |
| 08 | 4022547 | Шланг | 1 |
| 18 | 4030804 | Шланг | 1 |
| 33 | 4085229 | Шланг | 1 |
| 38 | 4042030 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4108100 | Угловой штуцер | 5 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4042032 | Адаптер | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 5 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 94-1608 | Переходник | 3 |
| 64 | 94-1401 | Угловой штуцер | 2 |
| 65 | 94-1403 | Угловой штуцер | 1 |
| 66 | 94-1501 | Угловой штуцер | 1 |
| 67 | 94-1703 | Адаптер | 1 |
| 68 | 94-0662 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
