Электрооборудование (12V) — HITACHI EX3500

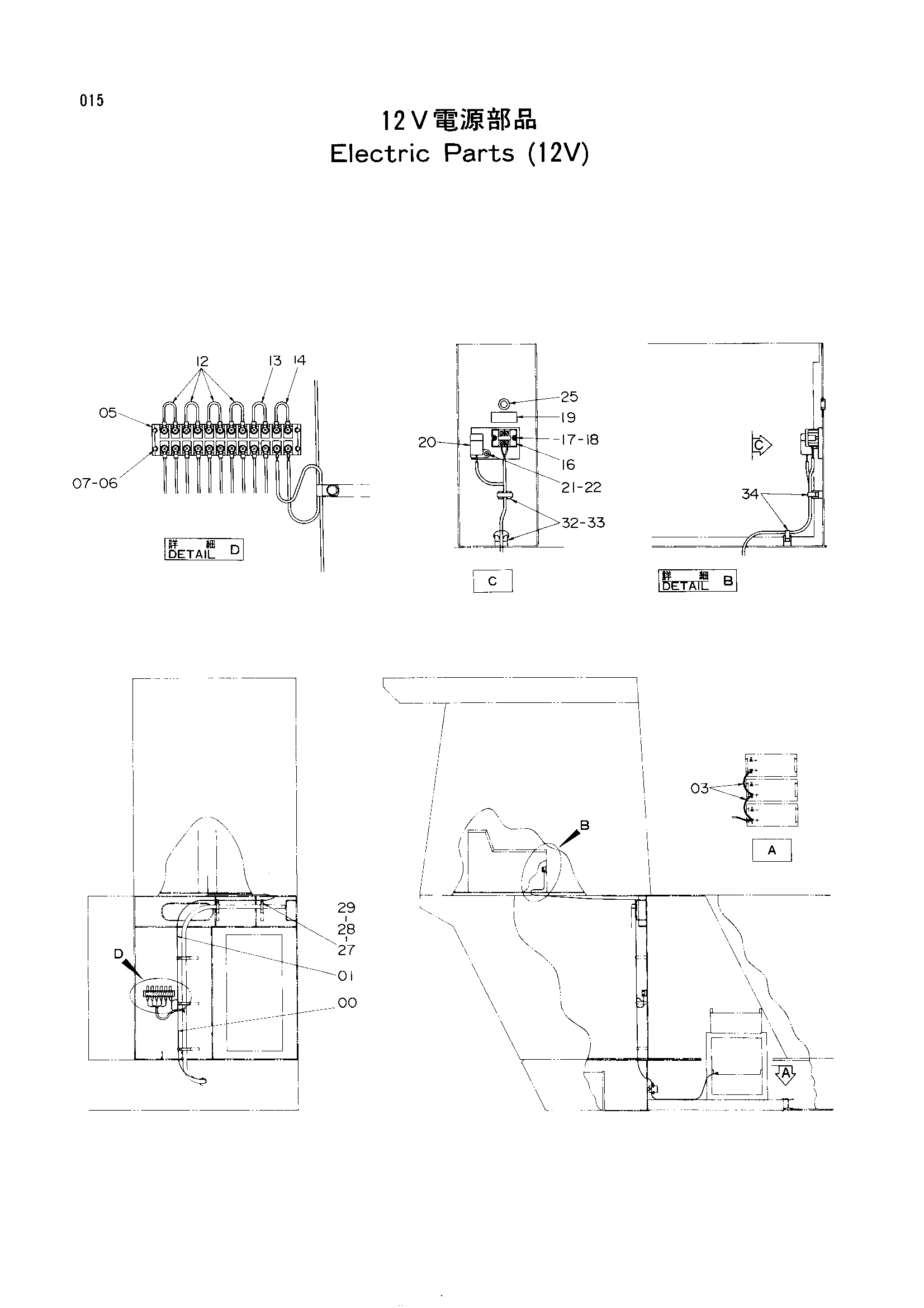

Заводская схема «Электрооборудование (12V)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287206 | Жгут проводов | 1 |
| 01 | 3058718 | Жгут проводов | 1 |
| 03 | 4283815 | Жгут проводов | 2 |
| 05 | 4286032 | Клемма | 1 |
| 06 | M430420 | Винт | 4 |
| 07 | A590904 | Пружинная шайба | 4 |
| 12 | 4223437 | Фусибле-линк | 4 |
| 13 | 4223438 | Фусибле-линк | 1 |
| 14 | 4285975 | Фусибле-линк | 1 |
| 16 | 4286758 | Клемма | 1 |
| 17 | M430410 | Винт | 2 |
| 18 | A590904 | Пружинная шайба | 2 |
| 19 | 4286759 | Информационная табличка | 1 |
| 20 | 4286176 | Короб предохранитель | 1 |
| 21 | M430510 | Винт | 1 |
| 22 | A590905 | Пружинная шайба | 1 |
| 25 | 4133363 | Резиновая втулка | 1 |
| 27 | 4190261 | Зажим | 5 |
| 28 | J901016 | Болт | 5 |
| 29 | A590910 | Пружинная шайба | 5 |
| 32 | 4196829 | Направляющая лента | 2 |
| 33 | M430610 | Винт | 2 |
| 34 | 4055311 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
