Смазка трубопроводы (стрела 9.6M): 2 — HITACHI EX3500

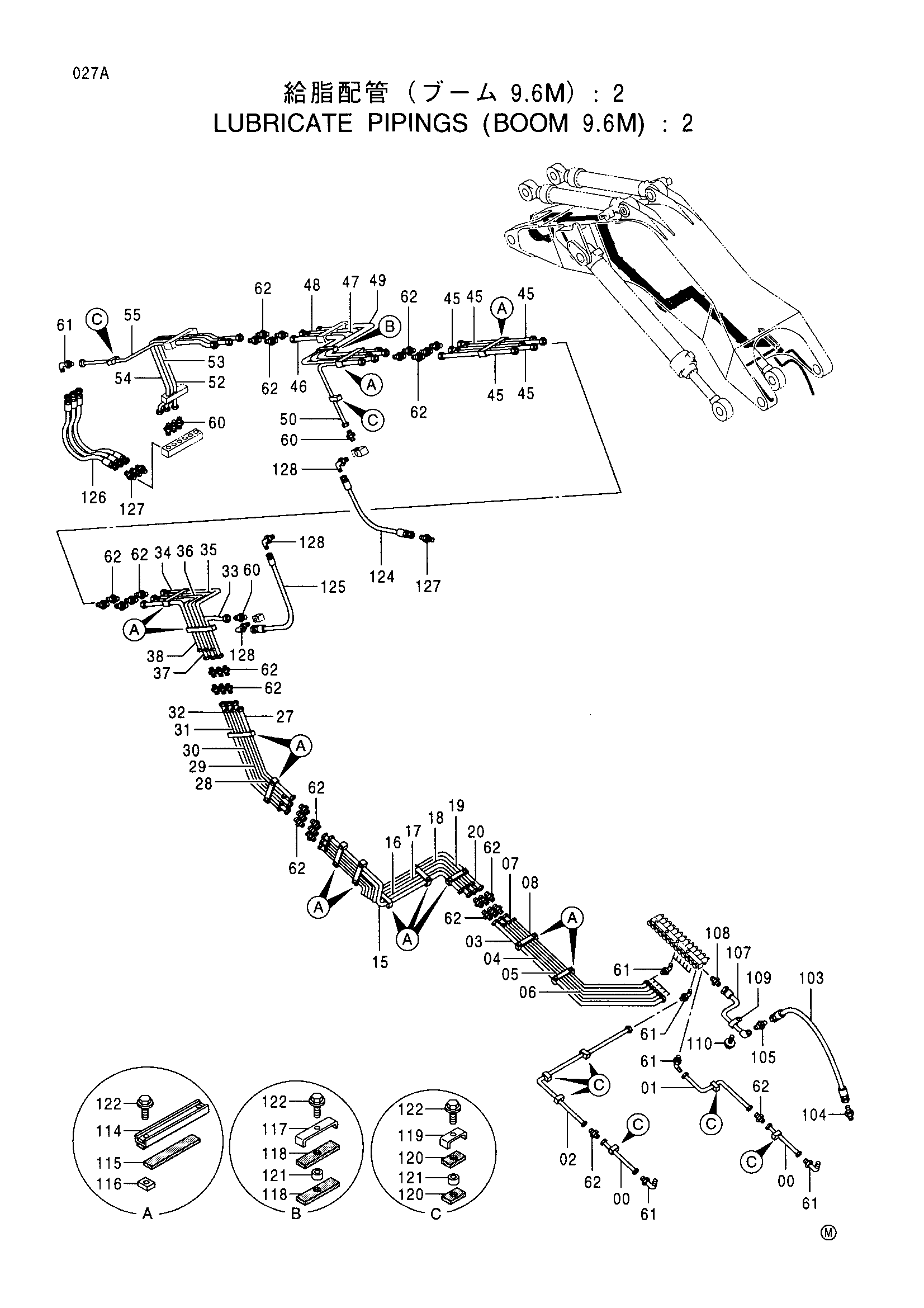

Заводская схема «Смазка трубопроводы (стрела 9.6M): 2» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4227150 | Трубка | 2 |
| 01 | 4399999 | Трубка | 1 |
| 02 | 4400147 | Трубка | 1 |
| 03 | 4400148 | Трубка | 1 |
| 04 | 4400149 | Трубка | 1 |
| 05 | 4400150 | Трубка | 1 |
| 06 | 4400151 | Трубка | 1 |
| 07 | 4400152 | Трубка | 1 |
| 08 | 4400153 | Трубка | 1 |
| 15 | 4400160 | Трубка | 1 |
| 16 | 4400161 | Трубка | 1 |
| 17 | 4400162 | Трубка | 1 |
| 18 | 4400163 | Трубка | 1 |
| 19 | 4400164 | Трубка | 1 |
| 20 | 4400165 | Трубка | 1 |
| 27 | 4400172 | Трубка | 1 |
| 28 | 4400173 | Трубка | 1 |
| 29 | 4400174 | Трубка | 1 |
| 30 | 4400175 | Трубка | 1 |
| 31 | 4400176 | Трубка | 1 |
| 32 | 4400177 | Трубка | 1 |
| 33 | 4400178 | Трубка | 1 |
| 34 | 4400179 | Трубка | 1 |
| 35 | 4400180 | Трубка | 1 |
| 36 | 4400181 | Трубка | 1 |
| 37 | 4400182 | Трубка | 1 |
| 38 | 4400183 | Трубка | 1 |
| 45 | 4400190 | Трубка | 5 |
| 46 | 4400191 | Трубка | 1 |
| 47 | 4400192 | Трубка | 1 |
| 48 | 4400193 | Трубка | 1 |
| 49 | 4400194 | Трубка | 1 |
| 50 | 4400195 | Трубка | 1 |
| 52 | 4400197 | Трубка | 1 |
| 53 | 4400198 | Трубка | 1 |
| 54 | 4400199 | Трубка | 1 |
| 55 | 4400200 | Трубка | 1 |
| 60 | 4130169 | Штуцер трубки | 5 |
| 61 | 4130175 | Штуцер трубки | 11 |
| 62 | 4130192 | Штуцер трубки | 34 |
| 103 | 4242478 | Шланг | 1 |
| 104 | 94-1304 | Адаптер | 1 |
| 105 | 4110876 | Адаптер S | 1 |
| 107 | 8070456 | Трубка | 1 |
| 108 | 94-1302 | Адаптер | 1 |
| 109 | 4138227 | Хомут трубки | 1 |
| 110 | J011040 | Болт с шайбой | 1 |
| 114 | 9735865 | Хомут | 13 |
| 115 | 4264318 | Резиновая прокладка | 13 |
| 116 | 4264319 | Проставка | 26 |
| 117 | 4302749 | Хомут | 1 |
| 118 | 4273721 | Резиновая прокладка | 2 |
| 119 | 4302748 | Хомут | 8 |
| 120 | 4269657 | Резиновая прокладка | 16 |
| 121 | 4302747 | Проставка | 9 |
| 122 | J011035 | Болт с шайбой | 35 |
| 124 | 4062815 | Шланг | 1 |
| 125 | 4055174 | Шланг | 1 |
| 126 | 4022542 | Шланг | 3 |
| 127 | 94-1301 | Адаптер | 4 |
| 128 | 94-1401 | Угловой штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
