Воздушный трубопроводы (5) — HITACHI EX3500

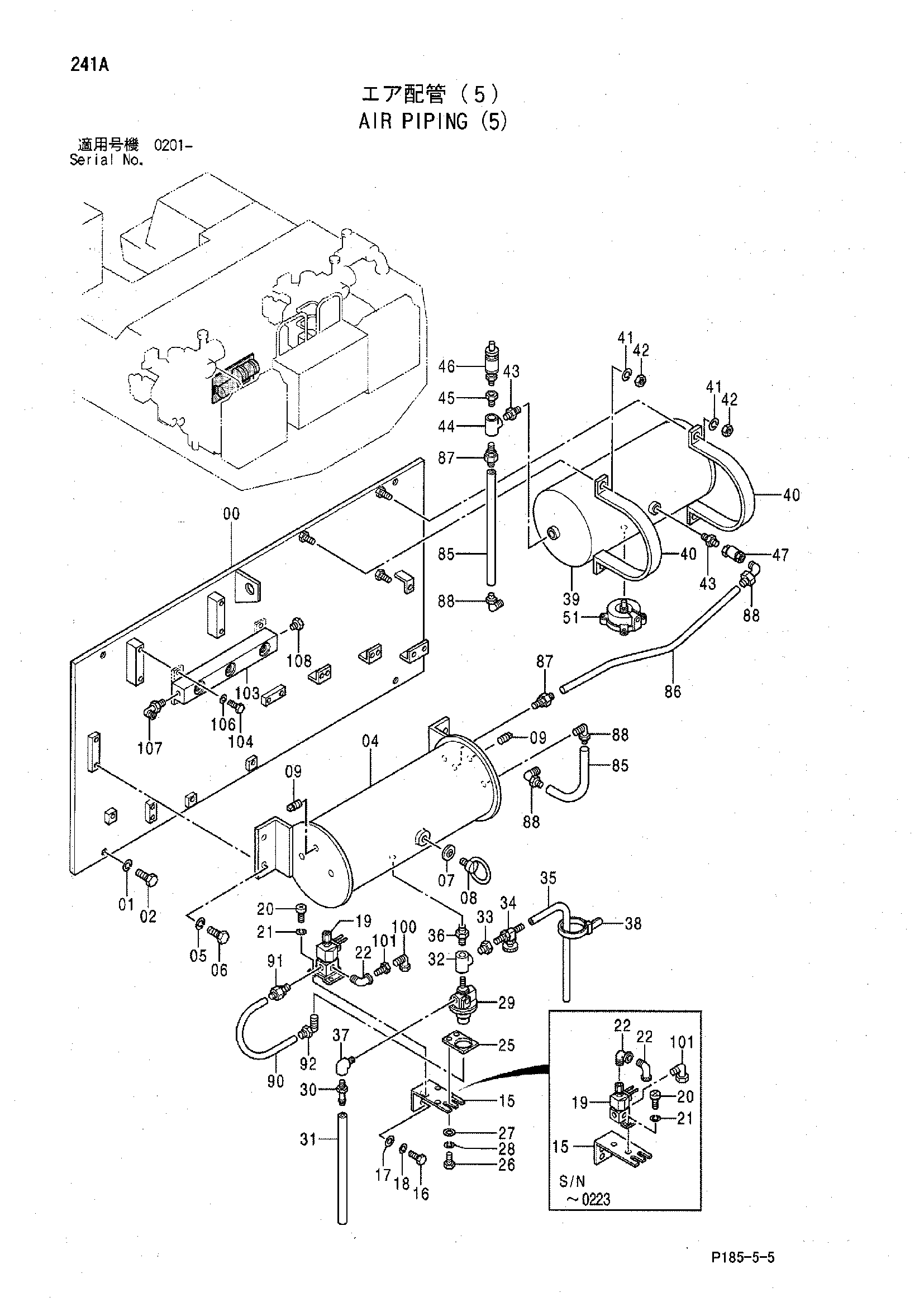

Заводская схема «Воздушный трубопроводы (5)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7017242 | Панель | 1 |
| 01 | A590916 | Пружинная шайба | 4 |
| 02 | J901628 | Болт | 4 |
| 04 | 8016127 | Бак воздушный | 1 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J901025 | Болт | 4 |
| 07 | 984219 | Уплотнительная шайба | 1 |
| 08 | 4192017 | Болт проушина | 1 |
| 09 | 94-2022 | Пробка | 2 |
| 15 | 4174335 | Кронштейн | 1 |
| 15 | 4334064 | Кронштейн | 1 |
| 16 | J900820 | Болт | 2 |
| 17 | A590108 | Шайба | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | 4174329 | Электромагнитный клапан | 1 |
| 19 | 4095354 | Электромагнитный клапан | 1 |
| 20 | M430508 | Винт | 4 |
| 21 | A590905 | Пружинная шайба | 4 |
| 22 | 94-0645 | Угловой штуцер | 2 |
| 22 | 94-0646 | Угловой штуцер | 1 |
| 25 | 4177669 | Кронштейн | 1 |
| 26 | J900614 | Болт | 2 |
| 27 | A590106 | Плоская шайба | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | 4174330 | Клапан | 1 |
| 30 | 4055650 | Адаптер | 1 |
| 31 | 4176969 | Виниловый шланг | 1 |
| 32 | 94-0660 | Тройник | 1 |
| 33 | 94-1600 | Переходник | 1 |
| 34 | 4088347 | Клапан | 1 |
| 35 | 4176968 | Виниловый шланг | 1 |
| 36 | 94-1701 | Адаптер | 1 |
| 37 | 94-0630 | Угловой штуцер | 1 |
| 38 | 4055311 | Зажим | 1 |
| 39 | 4504228 | Бак воздушный | 1 |
| 40 | 4504232 | Хомут | 2 |
| 41 | A590912 | Пружинная шайба | 4 |
| 42 | J950012 | Гайка | 4 |
| 43 | 94-1902 | Адаптер | 2 |
| 44 | J70483 замена: 94-0661 | Тройник | 1 |
| 44 | 94-0661 | Тройник | 1 |
| 45 | 94-1601 | Переходник | 1 |
| 46 | 986952 | Клапан защитный | 1 |
| 47 | 986953 | Обратный клапан | 1 |
| 51 | 969205 | Клапан | 1 |
| 85 | 4192698 | Трубка | 2 |
| 86 | 4192699 | Трубка | 1 |
| 87 | 4508492 | Разъём | 2 |
| 88 | 4507085 | Угловой штуцер | 4 |
| 90 | 4170023 | Трубка | 1 |
| 91 | 4502672 | Разъём | 1 |
| 91 | 992313 | Разъём | 1 |
| 92 | 4502673 | Угловой штуцер | 1 |
| 100 | 992312 | Разъём | 1 |
| 101 | 4502673 | Угловой штуцер | 1 |
| 101 | 4015427 | Адаптер | 1 |
| 103 | 8038506 | Блок | 1 |
| 104 | J901030 | Болт | 4 |
| 106 | A590910 | Пружинная шайба | 4 |
| 107 | 4037761 | Угловой штуцер | 1 |
| 108 | 4092534 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
