Трубопроводы масляного радиатора (1-2) — HITACHI EX3500

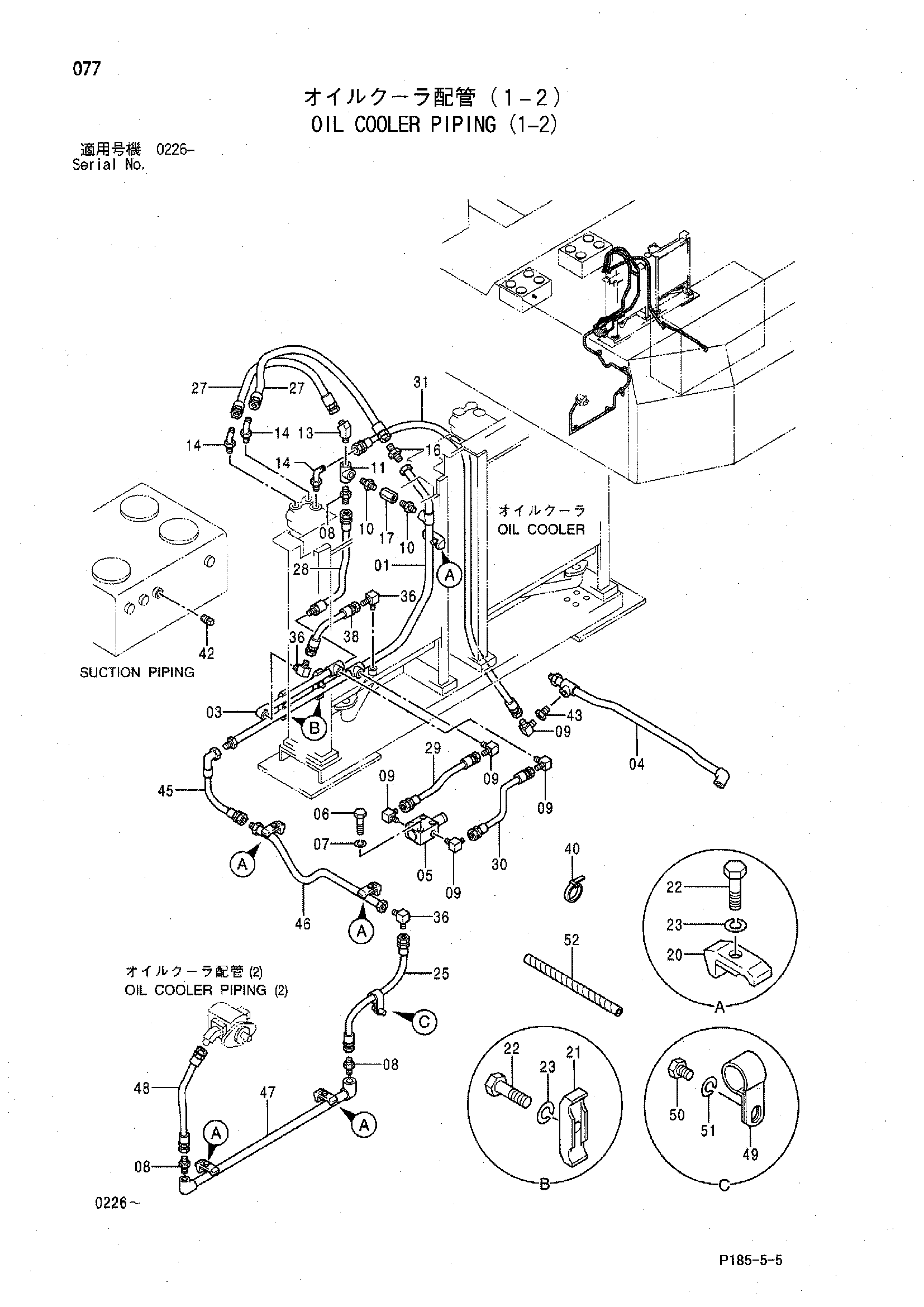

Заводская схема «Трубопроводы масляного радиатора (1-2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060486 | Трубка | 1 |
| 03 | 8058969 | Трубка | 1 |
| 04 | 8057733 | Трубка | 1 |
| 05 | 4335577 | Предохранительный клапан | 1 |
| 06 | J900870 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | 94-1304 | Адаптер | 3 |
| 09 | 94-1403 | Угловой штуцер | 5 |
| 10 | 94-1704 | Адаптер | 2 |
| 11 | 94-0663 | Тройник | 1 |
| 13 | 4314086 | Угловой штуцер | 1 |
| 14 | 4037760 | Угловой штуцер | 3 |
| 16 | 94-1303 | Адаптер | 1 |
| 17 | 4163094 | Обратный клапан | 1 |
| 20 | 4053595 | Хомут трубки | 5 |
| 21 | 4053596 | Хомут трубки | 2 |
| 22 | J901255 | Болт | 7 |
| 23 | A590912 | Пружинная шайба | 7 |
| 25 | 4158159 | Шланг | 1 |
| 27 | 4065938 | Шланг | 2 |
| 28 | 4154682 | Шланг | 1 |
| 29 | 4158141 | Шланг | 1 |
| 30 | 4157653 | Шланг | 1 |
| 31 | 4157663 | Шланг | 1 |
| 36 | 94-1404 | Угловой штуцер | 3 |
| 38 | 4157676 | Шланг | 1 |
| 40 | 4055312 | Ленточный зажим | 10 |
| 42 | 94-2025 | Пробка | 1 |
| 43 | 94-1603 | Переходник | 1 |
| 45 | 4152079 | Шланг | 1 |
| 46 | 8060489 | Трубка | 1 |
| 47 | 8060488 | Трубка | 1 |
| 48 | 4059824 | Шланг | 1 |
| 49 | 4190264 | Зажим | 1 |
| 50 | J901016 | Болт | 1 |
| 51 | A590910 | Пружинная шайба | 1 |
| 52 | 4044420 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
