Опора радиатора — HITACHI EX3500

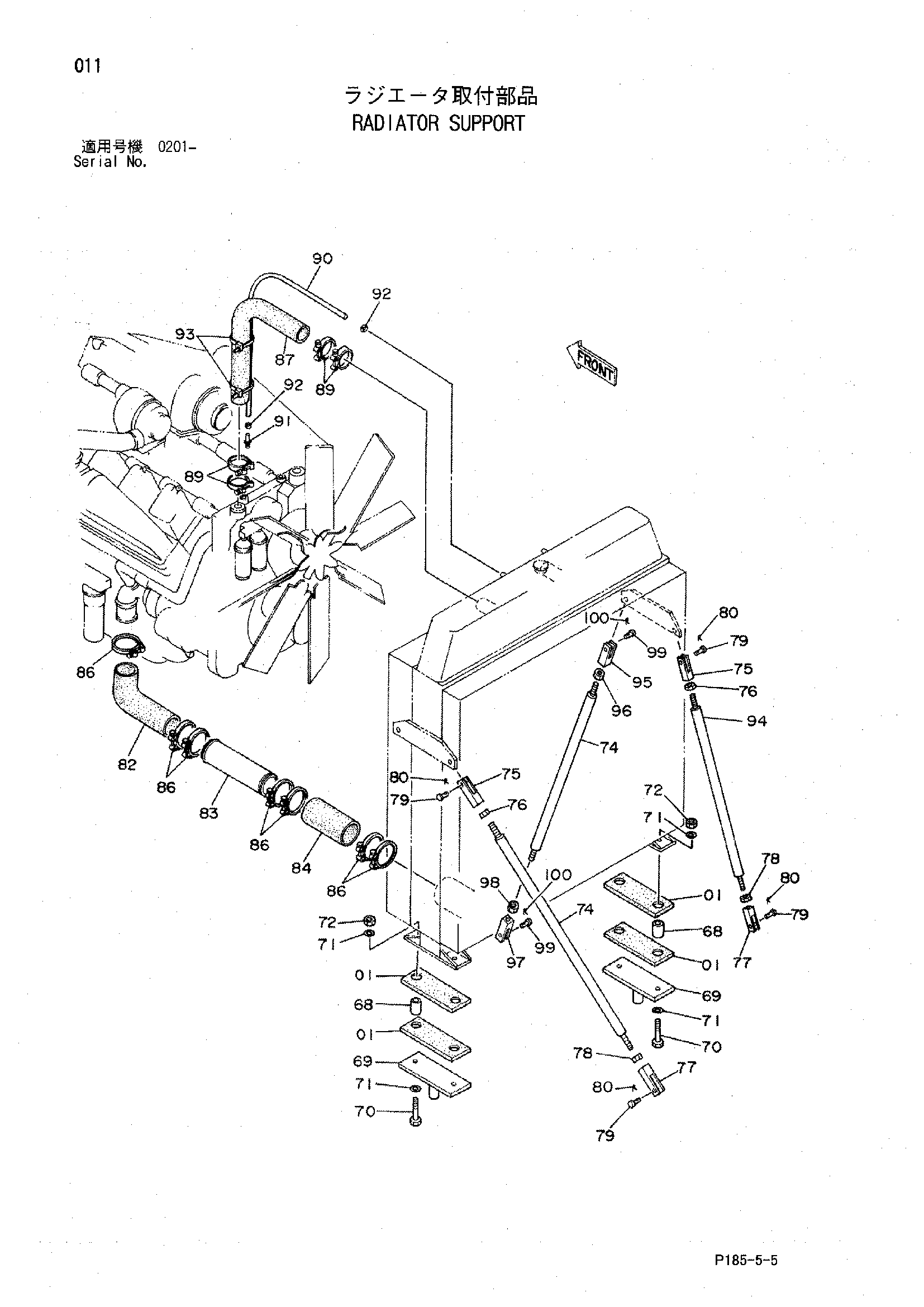

Заводская схема «Опора радиатора» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187249 | Пластина резиновый | 4 |
| 68 | 4187250 | Проставка | 4 |
| 69 | 9725063 | Фиксатор | 2 |
| 70 | J932713 | Болт | 4 |
| 71 | 4085857 | Шайба | 8 |
| 72 | M662027 | U-образная гайка | 4 |
| 74 | 8035156 | Стойка | 2 |
| 75 | 3035095 | Концевой вилка | 2 |
| 76 | J951024 | Гайка | 2 |
| 77 | 3035096 | Концевой вилка | 2 |
| 78 | J956024 | Гайка | 2 |
| 79 | 4085833 | Палец | 4 |
| 80 | A765036 | Шплинт | 4 |
| 82 | 4187251 | Резиновый шланг | 1 |
| 83 | 4187255 | Трубка | 1 |
| 84 | 4187252 | Резиновый шланг | 1 |
| 86 | 4282492 | Хомут шланга | 7 |
| 87 | 4187253 замена: 4335532 | Резиновый шланг | 2 |
| 87 | 4335532 | Резиновый шланг | 2 |
| 89 | 4285233 | Хомут шланга | 8 |
| 90 | 4187254 | Резиновый шланг | 2 |
| 91 | 9725269 | Разъём | 2 |
| 91 | 9746496 | Разъём | 2 |
| 92 | 4508575 | Хомут шланга | 4 |
| 93 | 4121859 | Ленточный зажим | 2 |
| 93 | 4121859 | Ленточный зажим | 4 |
| 94 | 8061188 | Стойка | 1 |
| 95 | 3035095 | Концевой вилка | 1 |
| 96 | J951024 | Гайка | 1 |
| 97 | 3035096 | Концевой вилка | 1 |
| 98 | J956024 | Гайка | 1 |
| 99 | 4085833 | Палец | 2 |
| 100 | A765036 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
