Основные гидролинии (6)<навесное оборудование> — HITACHI EX3500

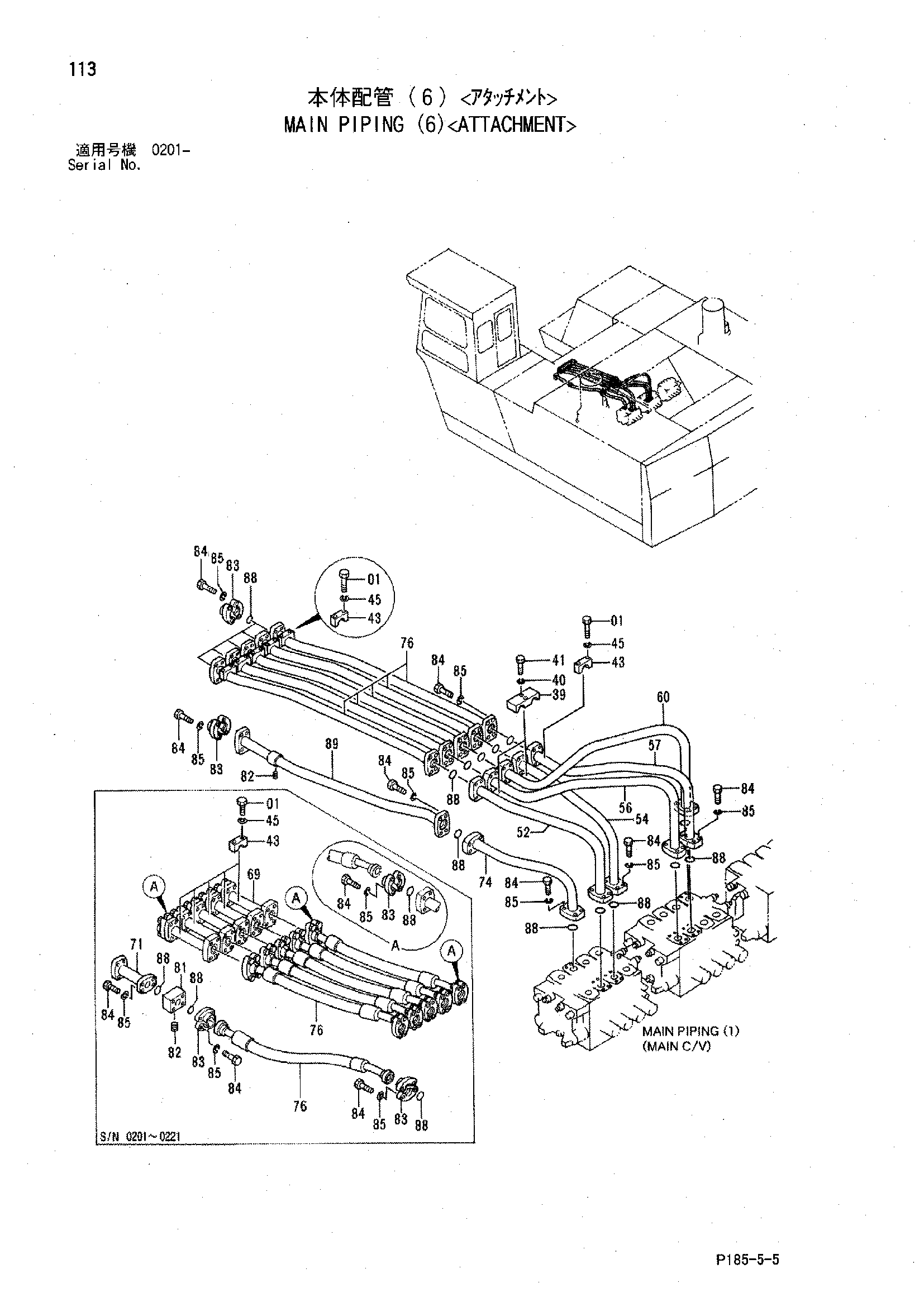

Заводская схема «Основные гидролинии (6)<навесное оборудование>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901402 | Болт | 12 |
| 39 | 4179429 | Хомут трубки | 2 |
| 40 | J901600 | Болт | 4 |
| 41 | A590916 | Пружинная шайба | 4 |
| 43 | 4179431 замена: 4257715 | Хомут трубки | 6 |
| 43 | 4257715 | Хомут трубки | 6 |
| 45 | A590914 | Пружинная шайба | 12 |
| 52 | 8036319 замена: 8063175 | Трубка | 1 |
| 52 | 8063175 | Трубка | 1 |
| 54 | 8036321 замена: 8063177 | Трубка | 1 |
| 54 | 8063177 | Трубка | 1 |
| 56 | 8036328 замена: 8063179 | Трубка | 1 |
| 56 | 8063179 | Трубка | 1 |
| 57 | 8036320 замена: 8063180 | Трубка | 1 |
| 57 | 8063180 | Трубка | 1 |
| 60 | 8036329 замена: 8063183 | Трубка | 1 |
| 60 | 8063183 | Трубка | 1 |
| 69 | 8036312 | Трубка | 5 |
| 71 | 8041346 | Трубка | 1 |
| 74 | 8038735 замена: 8063176 | Трубка | 1 |
| 74 | 8063176 | Трубка | 1 |
| 76 | 4192051 замена: 4325457 | Шланг | 6 |
| 76 | 4325457 | Шланг | 6 |
| 76 | 8058426 замена: 8063196 | Трубка | 5 |
| 76 | 8063196 | Трубка | 5 |
| 81 | 3040897 | Фланец | 1 |
| 82 | 94-2026 | Пробка | 1 |
| 83 | 4169565 | Разъёмный фланец | 36 |
| 83 | 4169565 | Разъёмный фланец | 12 |
| 84 | J912075 | Болт | 100 |
| 84 | J912075 | Болт | 72 |
| 85 | A590920 | Пружинная шайба | 100 |
| 85 | A590920 | Пружинная шайба | 72 |
| 88 | 4292385 | Уплотнительное кольцо | 25 |
| 88 | 4292385 | Уплотнительное кольцо | 18 |
| 89 | 7028058 замена: 7030377 | Трубка | 1 |
| 89 | 7030377 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
