Гидроцилиндр ковша (правый) <погрузчик> — HITACHI EX3500

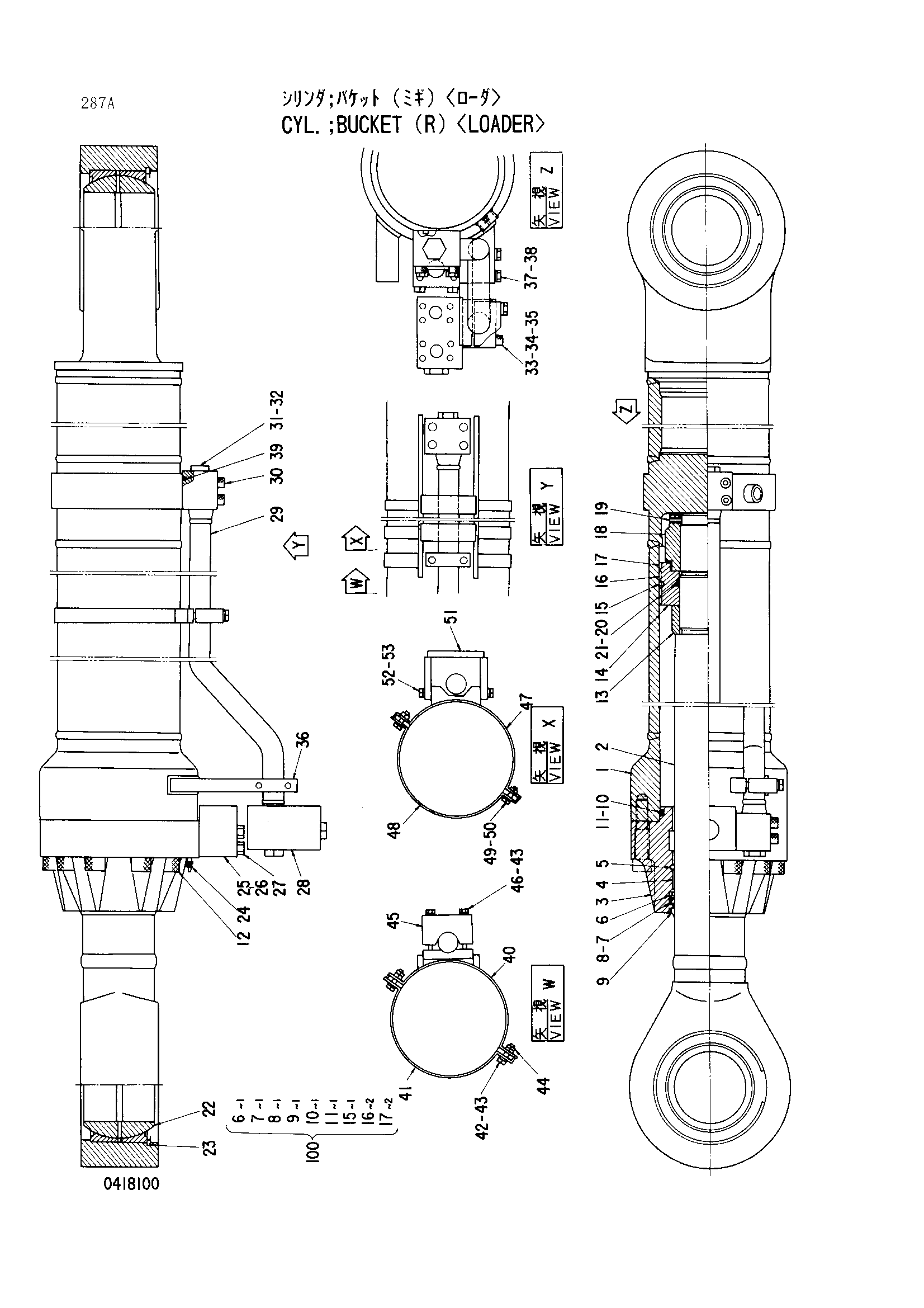

Заводская схема «Гидроцилиндр ковша (правый) <погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4292214	Гидроцилиндр ковша (правый)	1
1-27	0418101	Гидроцилиндр. (пипелесс)	1
1	0418102	Труба гидроцилиндра	1
2	0317702	Шток поршня	1
3	0317703	Головка гидроцилиндра	1
4	0317704	Втулка	1
5	0317705	Стопорное кольцо	1
6	0336304	Уплотнительное кольцо	1
7	0317707	U-образная манжета	1
8	0317708	Опорное кольцо	1
9	0317709	Грязесъёмное кольцо	1
10	4123441	Уплотнительное кольцо	1
11	0317710	Опорное кольцо	1
12	0317711	Болт с внутренним шестигранником	11
13	0317712	Амортизирующий подшипник	1
14	0317713	Поршень	1
15	0317714	Уплотнительное кольцо	1
16	0317715	Кольцо	2
17	4199801	Кольцо	2
18	0317716	Гайка	1
19	0415507	Установочный винт	1
20	0317717	Уплотнительное кольцо	1
21	0317718	Опорное кольцо	2
22	0317321	Подшипник. спхерикал	2
23	0317322	Стопорное кольцо	2
24	0237418	Бреедер воздушный	2
25	0317719	Соединение	1
26	0317224	Уплотнительное кольцо	1
27	0317722	Болт	4
28	0317801	Соединение	1
29	0317802	Трубка	1
30	0317226	Болт с внутренним шестигранником	8
31	0317227	Пробка	3
32	0317230	Уплотнительное кольцо	3
33	0317325	Хомут трубки	1
34	0415503	Болт	2
35	0415504	Пружинная шайба	2
36	0317723	Пластина	1
37	0415512	Болт	2
38	0415513	Пружинная шайба	2
39	0317224	Уплотнительное кольцо	2
40-46	4289487	Лента	1
40	0415502	Лента	1
41	0415501	Лента	1
42	0415503	Болт	2
43	0415504	Пружинная шайба	4
44	0415505	Гайка	2
45	0317325	Хомут трубки	1
46	0415506	Болт	2
47-53	4229798	Защитный кожух	1
47	0317803	Лента	2
48	0317804	Лента	2
49	0317805	Болт	4
50	A590914	Пружинная шайба	4
51	0317806	Пластина	1
52	0317807	Болт	4
53	0259112	Пружинная шайба	4
100	4210678	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
