Напорный трубопроводы — HITACHI EX3500

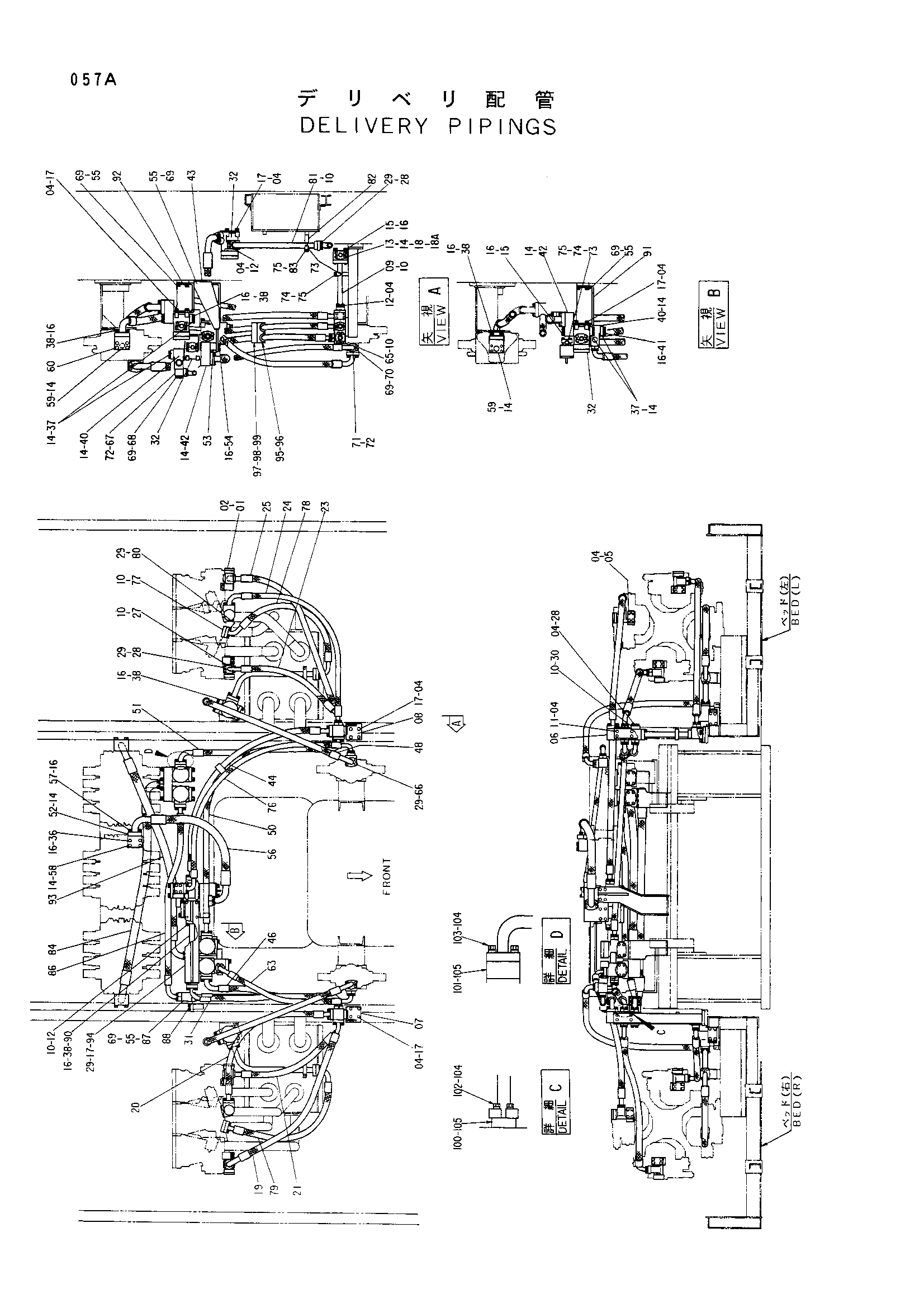

Заводская схема «Напорный трубопроводы» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4179350	Обратный клапан	6
02	4292387	Уплотнительное кольцо	6
02	A811050 замена: 4292387	Уплотнительное кольцо	6
04	A590916	Пружинная шайба	76
05	J901604	Болт	24
06	4193995	Блок	2
07	7017343	Кронштейн	1
08	7017344	Кронштейн	1
09	8036555	Трубка	2
10	4292384	Уплотнительное кольцо	44
10	4510169 замена: 4292384	Уплотнительное кольцо	44
11	J901660	Болт	8
12	M341650	Болт с внутренним шестигранником	20
13	3032850	Блок	2
14	4292385	Уплотнительное кольцо	30
14	4510170 замена: 4292385	Уплотнительное кольцо	30
15	J912006	Болт	28
16	A590920	Пружинная шайба	100
17	J901645	Болт	44
18	4093624	Пробка	2
18	4093624	Пробка	4
18	4093624	Пробка	5
18A	957366	Уплотнительное кольцо	1
19	4192056	Шланг	1
20	4192058	Шланг	1
21	4192062	Шланг	1
23	4192071	Шланг	1
24	4190090	Шланг	1
25	4192072	Шланг	1
27	4075854	Разъёмный фланец	72
28	J901655	Болт	132
29	A590916	Пружинная шайба	132
30	4091297	Крышка	2
31	4203178	Шланг	1
32	9064852 замена: 9091859	Страинер<для детали см. отдельный паге>	8
32	9091859	Страинер<для детали: см. отдельный паге>	8
36	J912008	Болт	4
37	3031029	Крышка	8
38	J912075	Болт	60
40	4192523 замена: 4293890	Клапан	2
40	4293890	Клапан	2
41	J912013	Болт	8
42	4193669	Блок	3
43	7018340	Кронштейн	1
44	4180360	Шланг	1
46	4192069	Шланг	1
48	4192061	Шланг	2
50	4192063	Шланг	1
51	4192070	Шланг	1
52	4169565	Разъёмный фланец	16
53	4194487	Проставка	1
54	J912015	Болт	4
55	J901440	Болт	16
56	4193821	Шланг	1
57	J912070	Болт	8
58	3036580	Блок	1
59	3036276	Блок	2
60	J912010	Болт	8
63	4192060	Шланг	1
65	3036408	Блок	2
66	J901611	Болт	8
67	3036409	Блок	1
68	J901490	Болт	4
69	A590914	Пружинная шайба	36
70	J901455	Болт	16
71	4089703	Разъёмный фланец	8
72	4292383	Уплотнительное кольцо	5
72	4508805 замена: 4292383	Уплотнительное кольцо	5
73	4058368	Хомут трубки	5
74	J901280	Болт	10
75	A590912	Пружинная шайба	10
75	X4848 замена: A590912	Стопорная шайба	5
76	4193819 замена: 4259915	Шланг	1
76	4259915	Шланг	1
77	3036506	Проставка	2
78	4193823	Шланг	1
79	4193818	Шланг	1
80	J901685	Болт	8
81	8036746	Трубка	2
82	4194260	Проставка	2
83	J901212	Болт	4
84	4193822	Шланг	1
86	4203177	Шланг	1
87	8038692	Блок	1
88	4203179	Шланг	1
90	8038694	Трубка	1
91	8038699	Кронштейн	1
92	8038698	Кронштейн	1
93	4196275	Шланг	1
94	8037804	Кронштейн	1
95	4208218	Хомут	2
96	4201093	Втулка	2
97	J901214	Болт	2
98	J950012	Гайка	2
99	449490	Шайба	4
100	4240575	Крышка	1
101	4240576	Крышка	1
102	J901685	Болт	4
103	J901600	Болт	4
104	A590916	Пружинная шайба	8
105	4292384	Уплотнительное кольцо	2
105	4510169 замена: 4292384	Уплотнительное кольцо	2
