Основной трубопроводы (3) <ход> — HITACHI EX3500

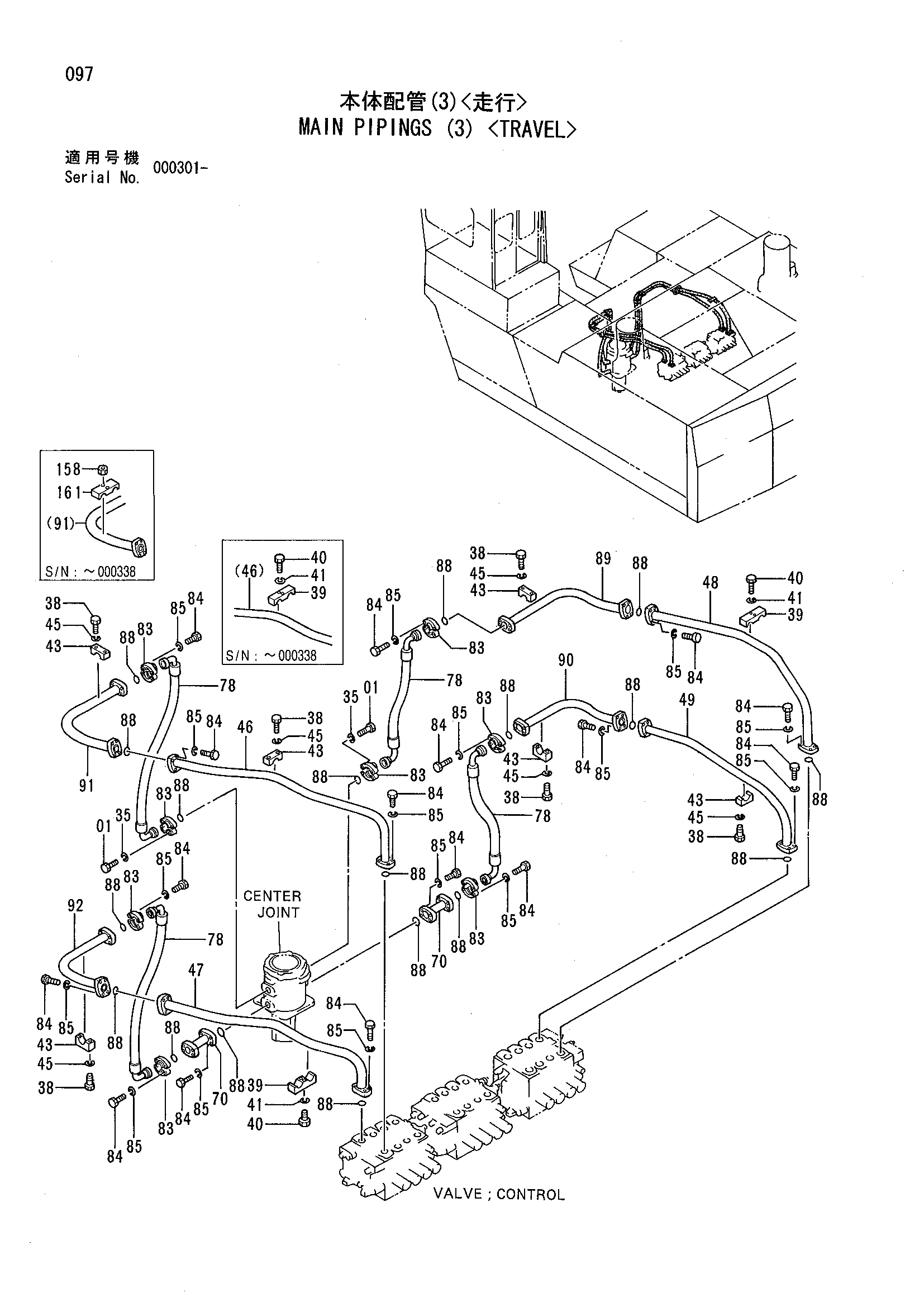

Заводская схема «Основной трубопроводы (3) <ход>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J912075 | Болт | 8 |
| 35 | A590920 | Пружинная шайба | 8 |
| 38 | J901402 | Болт | 10 |
| 38 | J901402 | Болт | 12 |
| 39 | 4179429 | Хомут трубки | 3 |
| 39 | 4179429 | Хомут трубки | 2 |
| 40 | J901600 | Болт | 6 |
| 40 | J901600 | Болт | 4 |
| 41 | A590916 | Пружинная шайба | 6 |
| 41 | A590916 | Пружинная шайба | 4 |
| 43 | 4257715 | Хомут трубки | 5 |
| 43 | 4257715 | Хомут трубки | 6 |
| 45 | A590914 | Пружинная шайба | 10 |
| 45 | A590914 | Пружинная шайба | 12 |
| 46 | 7030373 | Трубка | 1 |
| 47 | 7030374 | Трубка | 1 |
| 48 | 7030375 | Трубка | 1 |
| 49 | 7030376 | Трубка | 1 |
| 70 | 8063195 | Трубка | 2 |
| 78 | 4325459 | Шланг | 4 |
| 83 | 4169565 | Разъёмный фланец | 16 |
| 84 | J912075 | Болт | 64 |
| 85 | A590920 | Пружинная шайба | 64 |
| 88 | 4292385 | Уплотнительное кольцо | 18 |
| 89 | 8063193 | Трубка | 1 |
| 90 | 8063194 | Трубка | 1 |
| 91 | 8063191 | Трубка | 1 |
| 92 | 8063192 | Трубка | 1 |
| 158 | J950014 | Гайка | 1 |
| 161 | 4246029 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
