Трубопроводы системы смазки — HITACHI EX3500

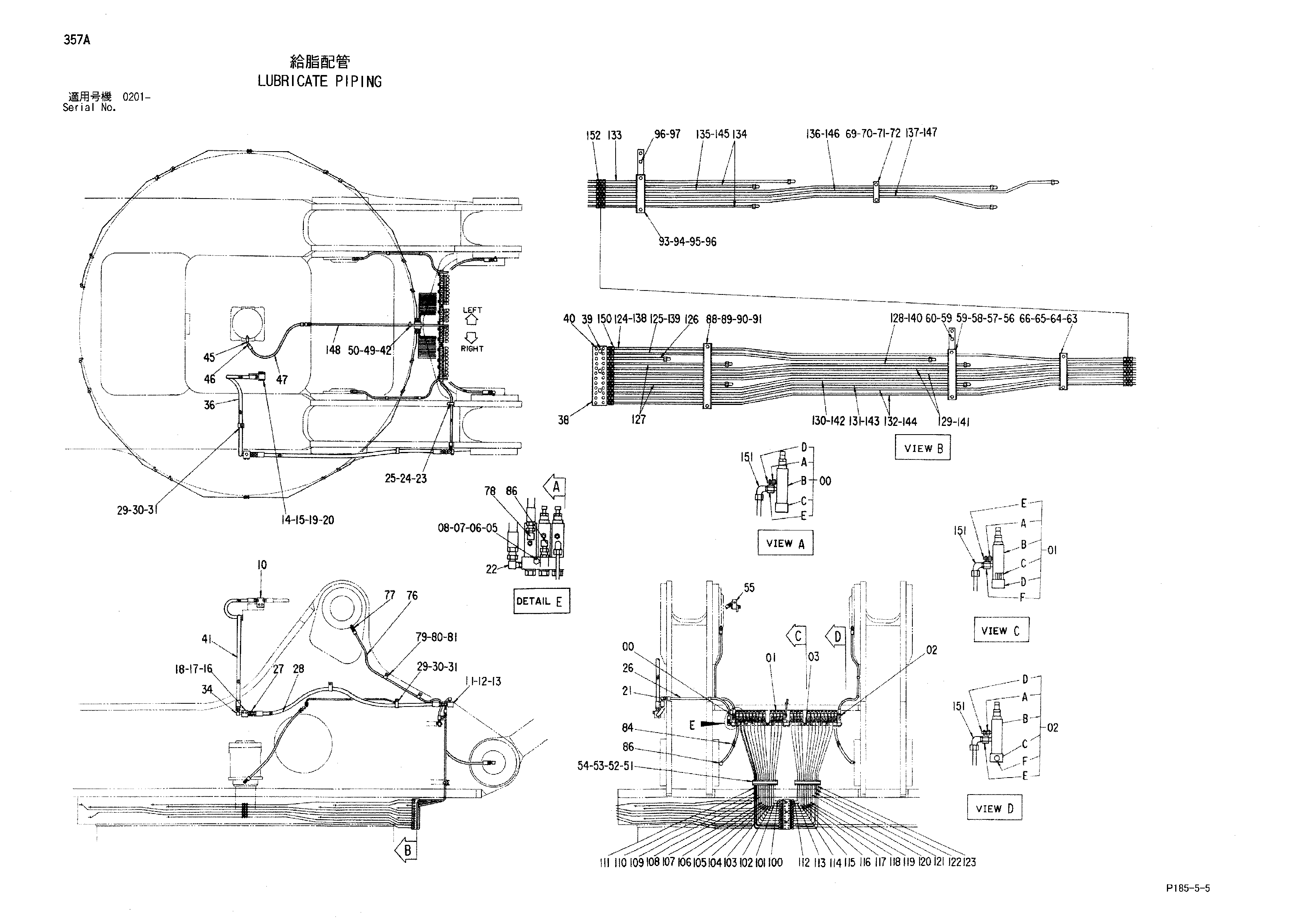

Заводская схема «Трубопроводы системы смазки» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4273775	Клапан	1
00A	4191349	Адаптер	10
00B	4182051	Клапан	10
00C	4273774	Коллектор	1
00D	J75481	Штуцер	10
00E	4253567	Адаптер	10
01	4273776	Клапан	1
01A	4191349	Адаптер	9
01B	4182051	Клапан	9
01C	4187620	Пробка	1
01D	4273774	Коллектор	1
01E	J75481	Штуцер	9
01F	4253567	Адаптер	9
02	4273777	Клапан	1
02A	4191349	Адаптер	10
02B	4182051	Клапан	10
02C	4273774	Коллектор	1
02D	J75481	Штуцер	10
02E	4253567	Адаптер	10
02F	4092534	Пробка	1
03	4198472	Адаптер	2
05	J900855	Болт	12
06	J217083	Шайба	12
06	4343991	Шайба	12
07	A590908	Пружинная шайба	12
08	M500807	Гайка	12
10	4204641	Блок	1
11	4189678	Блок	1
12	J901050	Болт	2
13	A590910	Пружинная шайба	2
14	J901065	Болт	2
15	J217083	Шайба	2
16	4189675	Блок	1
17	J901085	Болт	2
18	A590910	Пружинная шайба	2
19	A590910	Пружинная шайба	2
20	J950010	Гайка	2
21	94-1402	Угловой штуцер	1
22	4037761	Угловой штуцер	1
23	4190262	Зажим	1
24	A590910	Пружинная шайба	1
25	J901016	Болт	1
26	4159501	Шланг	1
27	94-1304	Адаптер	2
28	4188955	Шланг	1
29	4190264	Зажим	3
30	A590910	Пружинная шайба	3
31	J901016	Болт	3
34	94-1404	Угловой штуцер	1
36	4055312	Зажим	1
38	3035867	Блок	1
39	M341271	Болт с внутренним шестигранником	3
40	94-2011	Пробка	24
41	4055270	Шланг	1
42	4190271	Зажим	1
45	485382	Адаптер	1
46	94-1501	Угловой штуцер	2
47	4022542	Шланг	1
49	A590910	Пружинная шайба	1
50	J901016	Болт	1
51	4514836	Резиновая прокладка	2
52	4054026	Хомут	2
53	J901032	Болт	4
54	A590910	Пружинная шайба	4
55	94-2025	Пробка	1
56	4054026	Хомут	2
57	4198326	Седло винта	2
58	J901032	Болт	4
59	A590910	Пружинная шайба	8
60	J901025	Болт	4
63	4054025	Хомут	2
64	4191522	Седло винта	2
65	J901032	Болт	4
66	A590910	Пружинная шайба	4
69	4054024	Хомут	2
70	4137303	Седло винта	2
71	J901040	Болт	4
72	A590910	Пружинная шайба	4
76	4066924	Шланг	2
77	94-1301	Адаптер	2
78	94-1401	Угловой штуцер	2
79	4190253	Зажим	4
80	A590910	Пружинная шайба	4
81	J901016	Болт	4
84	4193855	Шланг	2
86	94-1401	Угловой штуцер	4
88	4199126	Хомут	2
89	4199127	Седло винта	2
90	J901032	Болт	4
91	A590910	Пружинная шайба	4
93	4054025	Хомут	2
94	4198327	Седло винта	2
95	J901032	Болт	4
96	A590910	Пружинная шайба	8
97	J901025	Болт	4
100	4192310	Трубка	1
101	4192311	Трубка	1
102	4192312	Трубка	1
103	4192313	Трубка	1
104	4192314	Трубка	1
105	4192315	Трубка	1
106	4192316	Трубка	1
107	4192317	Трубка	1
108	4192318	Трубка	1
109	4192319	Трубка	1
110	4192320	Трубка	1
111	4192321	Трубка	1
112	4192322	Трубка	1
113	4192323	Трубка	1
114	4192324	Трубка	1
115	4192325	Трубка	1
116	4192326	Трубка	1
117	4192327	Трубка	1
118	4192328	Трубка	1
119	4192329	Трубка	1
120	4192330	Трубка	1
121	4192331	Трубка	1
122	4192332	Трубка	1
123	4192333	Трубка	1
124	3036064	Трубка	1
125	3036065	Трубка	1
126	4192334	Трубка	2
127	4192335	Трубка	4
128	3036066	Трубка	1
129	3036067	Трубка	2
130	3036068	Трубка	1
131	3036069	Трубка	1
132	3036070	Трубка	2
133	4192336	Трубка	2
134	4192337	Трубка	4
135	3036071	Трубка	1
136	3036072	Трубка	1
137	3036073	Трубка	1
138	3036074	Трубка	1
139	3036075	Трубка	1
140	3036076	Трубка	1
141	3036077	Трубка	2
142	3036078	Трубка	1
143	3036079	Трубка	1
144	3036080	Трубка	2
145	3036081	Трубка	1
146	3036082	Трубка	1
147	3036083	Трубка	1
148	4192338	Трубка	1
150	4130169	Штуцер трубки	49
151	4130175	Штуцер трубки	49
152	4130192	Штуцер трубки	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
