Обратный трубопроводы (2) — HITACHI EX3500

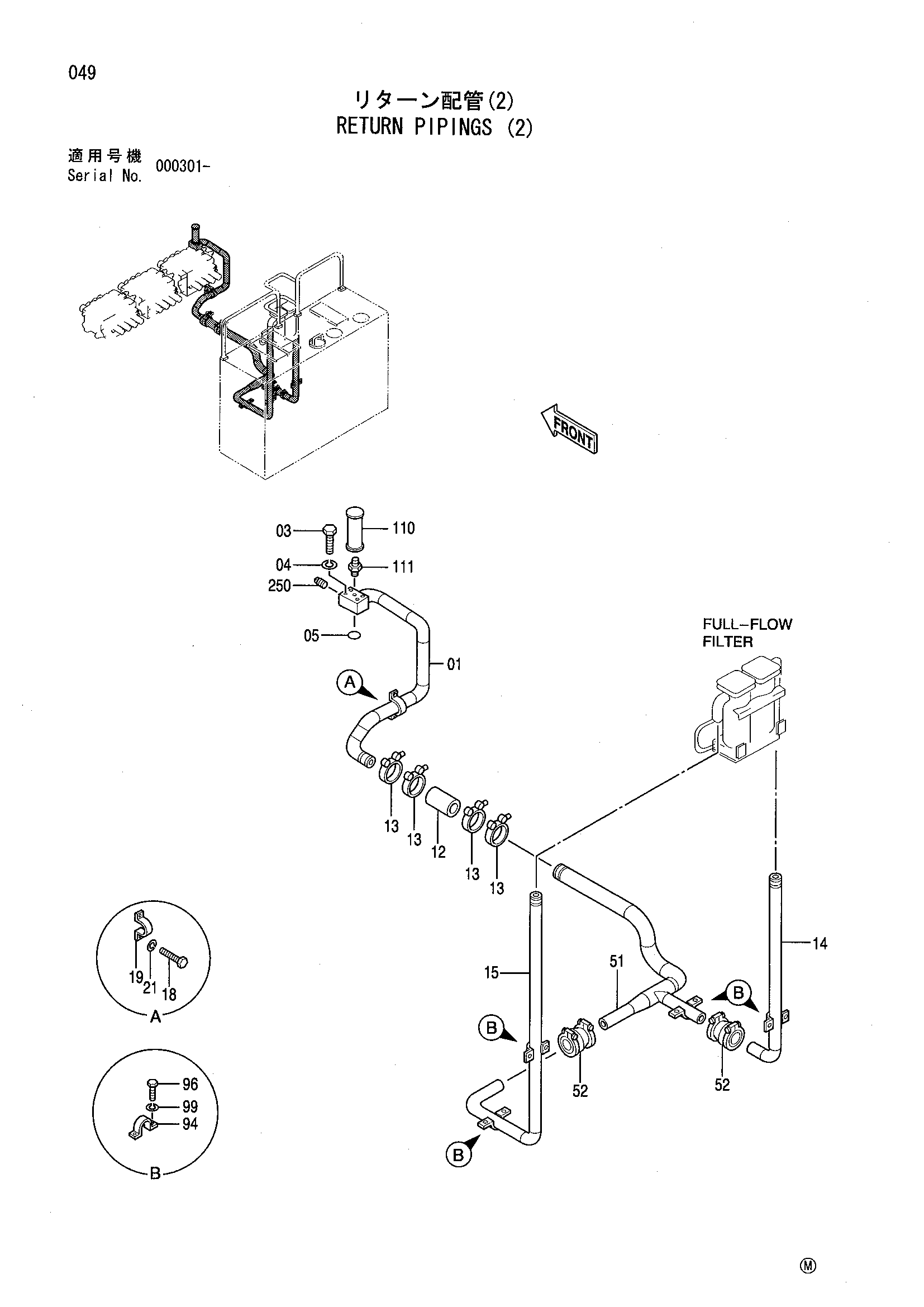

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8062174 | Трубка | 1 |
| 03 | J901403 | Болт | 4 |
| 04 | A590914 | Пружинная шайба | 4 |
| 05 | 4153541 | Уплотнительное кольцо | 1 |
| 12 | 4099119 | Резиновый шланг | 1 |
| 13 | 4285233 | Хомут шланга | 4 |
| 14 | 9741458 | Трубка | 1 |
| 15 | 8057662 | Трубка | 1 |
| 18 | J901025 | Болт | 2 |
| 19 | 4000909 | Хомут трубки | 1 |
| 21 | A590910 | Пружинная шайба | 2 |
| 51 | 8057661 | Трубка | 1 |
| 52 | 4067833 | Муфта | 2 |
| 94 | 4053865 | Хомут трубки | 4 |
| 96 | J901025 | Болт | 8 |
| 99 | 590110 | Пружинная шайба | 8 |
| 110 | 9728969 | Трубка | 1 |
| 111 | 94-1705 | Адаптер | 1 |
| 250 | 94-2022 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
