Крыло (правый) — HITACHI EX3500

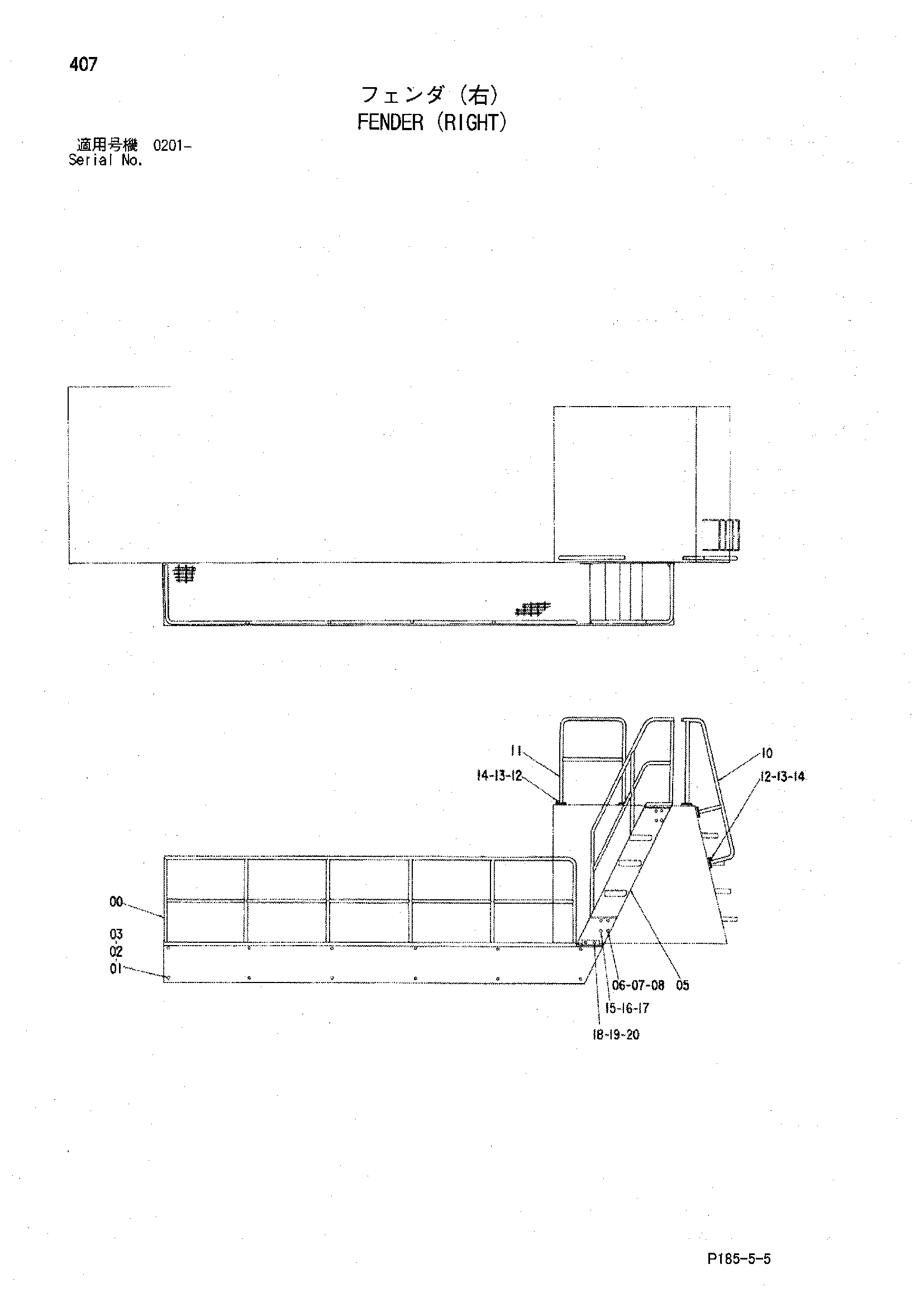

Заводская схема «Крыло (правый)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6012395 | Ступень | 1 |
| 01 | 4086891 | Шайба | 12 |
| 02 | A590912 | Пружинная шайба | 12 |
| 03 | J901225 | Болт | 12 |
| 05 | 6012396 | Ступень | 1 |
| 06 | 4086891 | Шайба | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | J901225 | Болт | 4 |
| 10 | 8052816 | Поручень | 1 |
| 11 | 8052821 | Поручень | 1 |
| 12 | J901235 | Болт | 10 |
| 13 | 449490 | Шайба | 10 |
| 14 | A590912 | Пружинная шайба | 10 |
| 15 | 4086891 | Шайба | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | J901225 | Болт | 4 |
| 18 | J901235 | Болт | 2 |
| 19 | 449490 | Шайба | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
