Радиатор блок — HITACHI EX3500

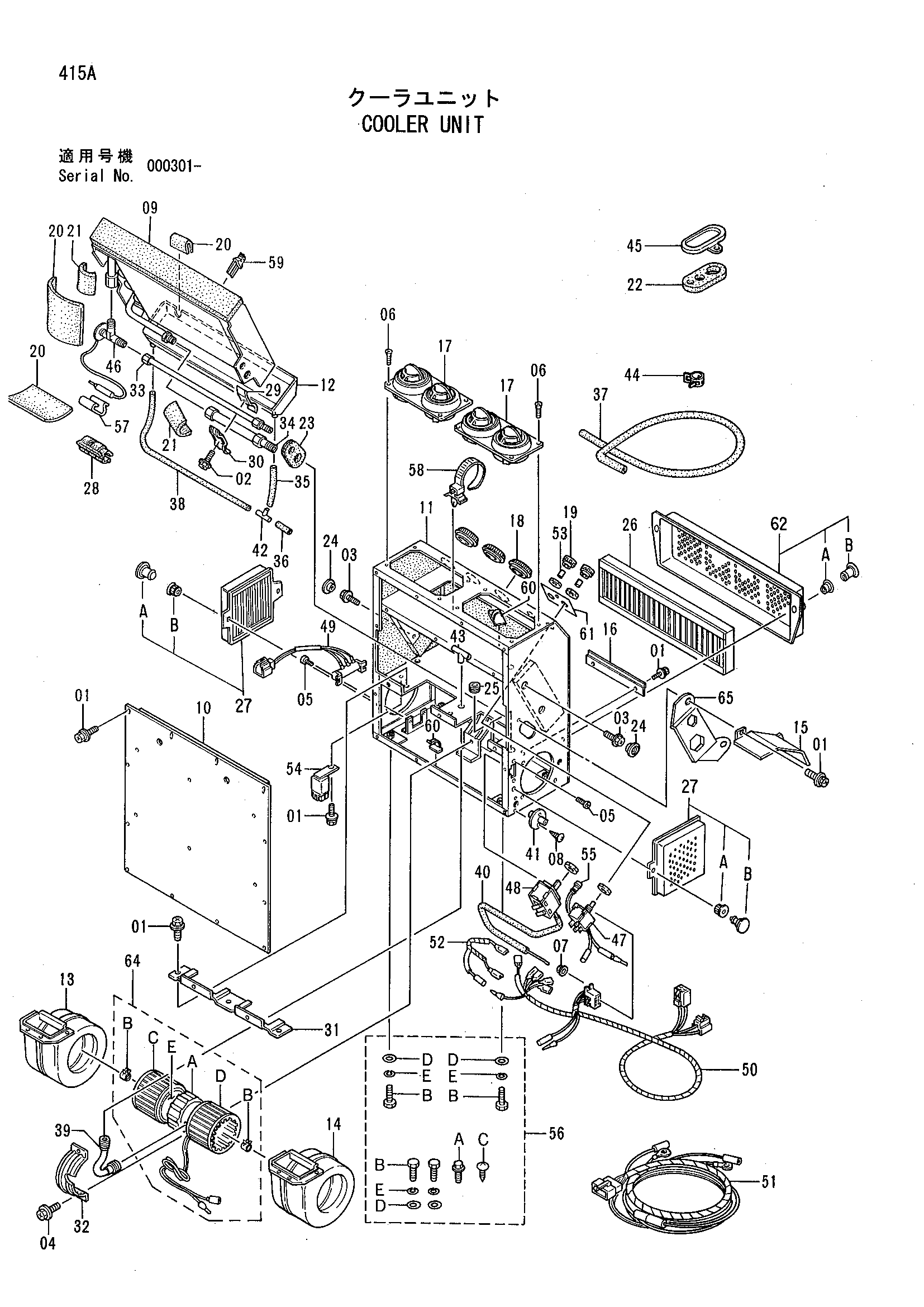

Заводская схема «Радиатор блок» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4313869 | Болт | 26 |
| 02 | 4313876 | Болт | 1 |
| 03 | 4313877 | Болт | 4 |
| 04 | 4313875 | Болт | 2 |
| 05 | 4313881 | Болт | 4 |
| 06 | M470413 | Винт | 8 |
| 07 | 4313886 | Гайка | 8 |
| 08 | 4313883 | Винт | 2 |
| 09 | 4351986 | Евапоратор | 1 |
| 10 | 4294219 | Корпус | 1 |
| 11 | 4294220 | Корпус | 1 |
| 12 | 4294221 | Корпус | 1 |
| 13 | 4294222 | Корпус | 1 |
| 14 | 4294223 | Корпус | 1 |
| 15 | 4294224 | Крышка | 1 |
| 16 | 4294225 | Крышка | 1 |
| 17 | 4241677 | Решётка | 2 |
| 18 | 4294226 | Крышка | 3 |
| 19 | 4294227 | Ручка | 2 |
| 20 | 4351987 | Резиновая прокладка | 3 |
| 21 | 4294229 | Резиновая прокладка | 2 |
| 22 | 4283041 | Резиновая втулка | 1 |
| 23 | 4351988 | Резиновая втулка | 1 |
| 24 | 4294231 | Резиновая втулка | 4 |
| 25 | 4294232 | Резиновая втулка | 2 |
| 26 | 4294233 | Фильтр воздушный | 1 |
| 27 | 4294234 | Фильтр воздушный | 2 |
| 27A | 4314271 | Втулка | 2 |
| 27B | 4314009 | Замок | 2 |
| 28 | 4294235 | Резиновая прокладка | 1 |
| 29 | 4294236 | Хомут | 1 |
| 30 | 4294237 | Хомут | 1 |
| 31 | 4294238 | Корпус | 1 |
| 32 | 4294239 | Хомут | 1 |
| 33 | 4351989 | Трубка | 1 |
| 34 | 4351990 | Трубка | 1 |
| 35 | 4294242 | Шланг | 1 |
| 36 | 4294243 | Шланг | 1 |
| 37 | 4294244 | Шланг | 1 |
| 38 | 4294245 | Трубка | 1 |
| 39 | 4294246 | Шланг | 1 |
| 40 | 4294247 | Трубка | 1 |
| 41 | 4294248 | Трубка | 1 |
| 42 | 4294249 | Тройник | 1 |
| 43 | 4294250 | Тройник | 1 |
| 44 | 4294251 | Хомут | 1 |
| 45 | 4283042 | Крышка | 1 |
| 46 | 4351991 | Клапан | 1 |
| 47 | 4294253 | Выключатель поворотный | 1 |
| 48 | 4294254 | Выключатель | 1 |
| 49 | 4294255 | Датчик | 1 |
| 50 | 4294256 | Жгут проводов | 1 |
| 51 | 4294257 | Жгут проводов | 1 |
| 52 | 4294258 | Жгут проводов | 1 |
| 53 | 4294259 | Пружина | 2 |
| 54 | 4294260 | Реле | 1 |
| 55 | 4294261 | Диод | 1 |
| 56 | 4294262 | Винт в сборе | 1 |
| 56A | 4313875 | Болт | 1 |
| 56B | J900825 | Болт | 6 |
| 56C | 4313884 | Винт | 1 |
| 56D | A590108 | Плоская шайба | 6 |
| 56E | A590908 | Пружинная шайба | 6 |
| 57 | 4299271 | Пластина | 1 |
| 58 | 4294263 | Хомут | 1 |
| 59 | 4294264 | Держатель | 1 |
| 60 | 4294265 | Хомут | 2 |
| 61 | 4294266 | Информационная табличка | 1 |
| 62 | 4294267 | Крышка | 1 |
| 62A | 4314271 | Втулка | 2 |
| 62B | 4314009 | Замок | 2 |
| 64 | 4294269 | Гидромотор | 1 |
| 64A | 4388534 | Амортизатор | 1 |
| 64B | 4388535 | Зажим | 2 |
| 64C | 4388536 | Вентилятор(правый) | 1 |
| 64D | 4388537 | Вентилятор(левый) | 1 |
| 64E | 4388538 | Гидромотор | 1 |
| 65 | 4351992 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
