Сиденье — HITACHI EX3500

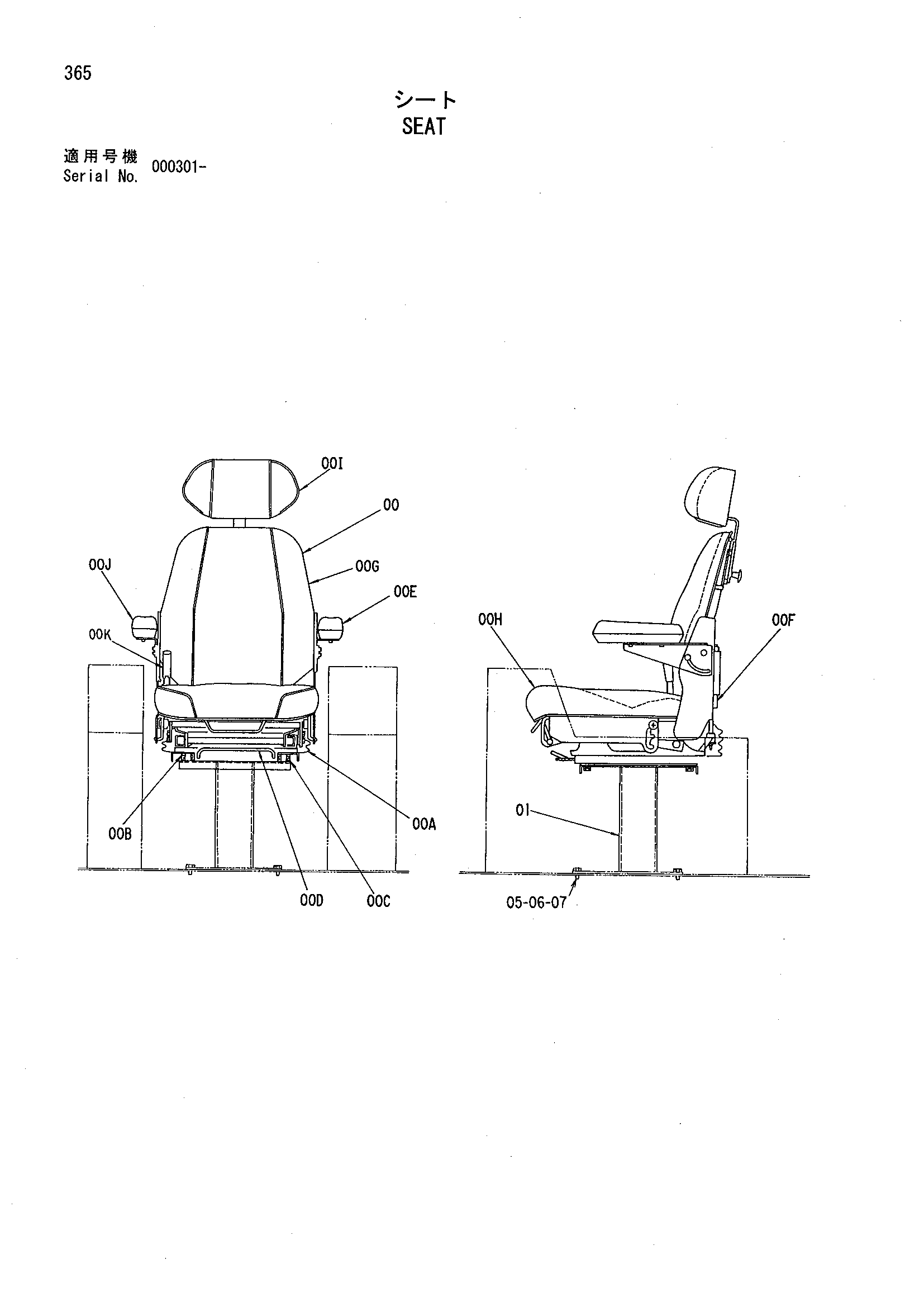

Заводская схема «Сиденье» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4244130 | Сиденье в сборе | 1 |
| 00A | 4293476 | Крышка | 1 |
| 00B | 4293477 | Направляющая | 1 |
| 00C | 4295266 | Направляющая | 1 |
| 00D | 4293479 | Рукоятка | 1 |
| 00E | 4295265 | Опора рукоять | 1 |
| 00F | 4293473 | Амортизатор | 1 |
| 00G | 4293475 | Амортизатор | 1 |
| 00H | 4293478 | Амортизатор | 1 |
| 00I | 4293480 | Опора головка | 1 |
| 00J | 4293474 | Опора рукоять | 1 |
| 00K | 4368018 | Рукоятка | 1 |
| 01 | 7025622 | Опора | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
